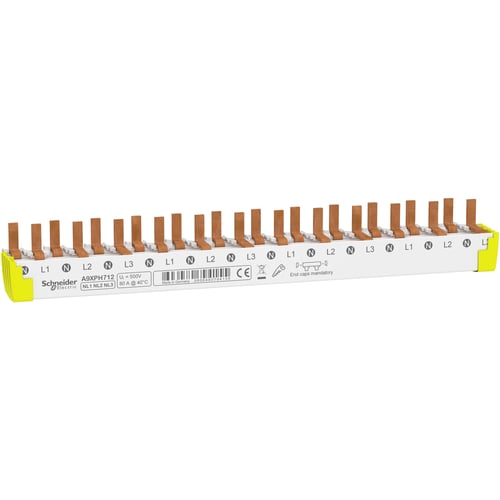

Schneider Electric Sløjfeskinne 3PN 12M, 80A, 400V, Hvid

Denne Schneider Electric Acti9/Resi9 sløjfeskinne er en hybrid vandret løsning, der er designet til effektive og sikre elektriske installationer. Med en bredde på 12 moduler og et delingsmål på 9mm er den ideel til fordeling i systemer, hvor der anvendes automatsikringer (MCB) og andet koblingsmateriel. Den understøtter en fordelingstype på (N, L1), (N, L2), (N, L3) og er særligt velegnet til 12 enheder, hvilket tillader et fleksibelt mix af 1P+N og 3P+N pol beskrivelser.

Nøglefunktioner og tekniske detaljer

Denne sløjfeskinne fra Schneider Electric er designet til 3-faset installationer med 4 poler og et tværsnit på 16 mm². Den nominelle driftsstrøm (Ie) er 80A ved 40°C, og den er kompatibel med Schneider Electric MCB-afbryderes kortslutningsstrøm (Isc) kapacitet. Den nominelle isolationsspænding (Ui) er 440VAC, mens den nominelle driftsspænding (Ue) er 230VAC fase til neutral, med en maksimal nominel driftsspænding på 400V. Sløjfeskinnen er hvid (RAL9003), måler 215 mm i længden, 30 mm i bredden og 30 mm i højden, og vejer 0.155 kg. Den er isoleret og kan tilskæres i størrelse efter behov. Med en modulbredde på 12 og et delingsmål på 9 mm er den egnet til 12 enheder med N-leder og tillader et mix af 1PN og 3PN XP enheder. Brandmodstanden er selvslukkende ved 960°C inden for 30 sekunder i henhold til IEC 60695-2-1, og den opfylder EN/IEC 60439-1 standarden med en forureningsgrad på 3. Den elektriske forbindelse er af pin-typen.

• Hybrid vandret sløjfeskinne med en bredde på 12 moduler og et delingsmål på 9 mm, der tillader et mix af 1PN og 3PN XP enheder.
• Effektiv fordelingstype (N, L1), (N, L2), (N, L3) dedikeret til Neutral/Phase installationer.
• Nominel driftsstrøm (Ie) på 80A ved 40°C og fuld kompatibilitet med Schneider Electric MCB-afbryderes kortslutningsstrøm (Isc).
• Høj elektrisk sikkerhed med en nominel isolationsspænding (Ui) på 440VAC og en nominel driftsspænding (Ue) på 230VAC (fase til neutral).
• Brandmodstand selvslukkende ved 960°C inden for 30 sekunder, i overensstemmelse med IEC 60695-2-1 standarden.
• Fleksibel installation, da skinnen kan tilskæres i størrelse og er egnet til enheder med N-leder.

Som et produkt fra Schneider Electric, en anerkendt leder inden for elektriske løsninger, er denne sløjfeskinne fremstillet i henhold til strenge standarder og overholder EN/IEC 60439-1. Schneider Electric er forpligtet til bæredygtighed, hvilket afspejles i produktets EPD (Environmental Product Declaration) med et CO2-aftryk på 2,6 kg CO2 fra produktionen.

Spørgsmål: Hvad betyder "9mm pitch" for denne sløjfeskinne?

Dette delingsmål på 9mm tillader installation af både 1P+N og 3P+N XP enheder side om side, hvilket giver stor fleksibilitet i din installation.

Spørgsmål: Hvilke sikkerhedsstandarder opfylder denne sløjfeskinne?

Produktet overholder EN/IEC 60439-1 standarden, og dets brandmodstand er testet i henhold til IEC 60695-2-1, hvor det er selvslukkende ved 960°C inden for 30 sekunder.

Spørgsmål: Kan sløjfeskinnen tilpasses den specifikke længde, jeg har brug for?

Ja, sløjfeskinnen er designet til at kunne tilskæres i størrelse, hvilket giver mulighed for en præcis og tilpasset installation.
