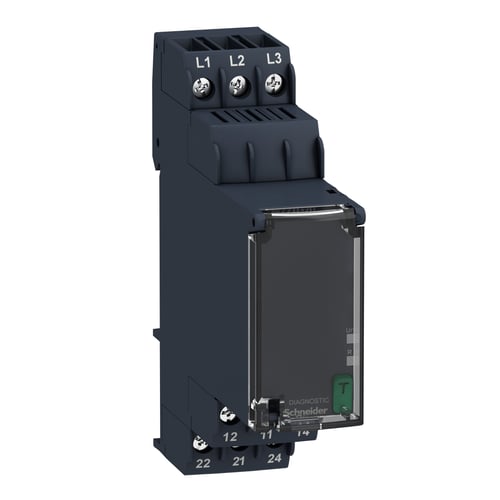

Schneider Electric RM22TG20 faseovervågningsrelæ 230-400V

Zelio kontrolrelæ 3-faset for måling af fasebrud og fasefølge 2 C/O 8A 3x230-400 VAC er en essentiel komponent inden for tavlestyring og relæer. Dette kontrolrelæ er designet til at overvåge trefasede installationer for fasebrud og sikre korrekt fasefølge, hvilket er kritisk for at beskytte motorer og andre følsomme belastninger mod skader. Zelio RM22 serien, som dette RM22TG20 relæ tilhører, introducerer to markante forbedringer: baggrundsbelyste LED-skruer, der forenkler indstillingen i dårligt belyste områder, samt en indbygget testknap, der strømliner fejlfinding og test af udgangen. Relæet måler direkte gennem klemmerne L1, L2 og L3, som også fungerer som forsyning til enheden.

Nøglefunktioner for faseovervågningsrelæer

Dette Harmony Zelio RM22 kontrolrelæ fra Schneider Electric er et kompakt og effektivt overvågnings- og kontrolrelæ. Det har en bredde på 22.5 mm, en højde på 90 mm og en dybde på 73 mm, hvilket gør det velegnet til DIN-skinne montering som en funktionskomponent. Relæet er udstyret med skrueforbindelse for en sikker og pålidelig elektrisk tilslutning. Det er designet til at overvåge et spændingsmåleområde på 183 til 528 VAC, hvor det udelukkende overvåger fasefølge og fasebrud uden asymmetrisk funktion, underspændingsovervågning eller overspændingsovervågning. Relæet leveres med to skiftekontakter (2 C/O) og har en produktion på 3,42 kg CO2 (proxy beregnet).

• Integreret fasefølgeovervågning og fasefejlsovervågning.
• Baggrundsbelyste LED-skruer for nem indjustering i miljøer med sparsom belysning.
• Indbygget testknap for hurtig afprøvning og fejlfinding af udgangen.
• Direkte måling og forsyning via L1, L2, L3 klemmerne.
• To lysdioder på fronten indikerer relæets spænding (Un) og udgangsstatus (R).
• Kompakt design med elektrisk skrueforbindelse for nem montering på DIN-skinne.

Schneider Electric er anerkendt for deres innovative og holdbare løsninger inden for industriel automation og kontrol. Med dette Zelio kontrolrelæ får du en gennemtestet komponent, der bidrager til at opretholde en stabil og sikker drift i dine elektriske installationer.

Spørgsmål: Hvad er hovedformålet med Zelio RM22TG20 kontrolrelæet?
Hovedformålet er at overvåge trefasede systemer for fasebrud og sikre korrekt fasefølge.

Spørgsmål: Hvordan aktiveres udgangen på relæet til test?
Udgangen kan afprøves ved at trykke på den indbyggede testknap på fronten af relæet, når der er forsyning på kontrolrelæet.

Spørgsmål: Hvilke spændinger kan relæet overvåge?
Zelio RM22TG20 kan overvåge et spændingsmåleområde fra 183 til 528 VAC.
