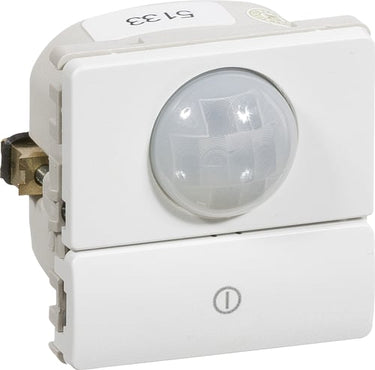

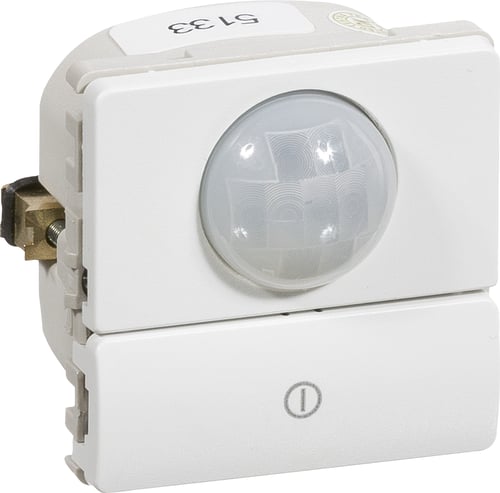

LK FUGA indsats PIR 10 A 230V hvid bevægelsessensor

FUGA indsats PIR 10 A hvid er en bevægelsessensor designet til automatisk styring af indendørs belysning. Denne passive infrarøde (PIR) sensor registrerer bevægelse inden for sit synsfelt og tænder lyset automatisk, hvilket gør den ideel til installationer i normal afbryderhøjde. Den er en del af kategorien Intelligente Bygningsinstallationer og er beregnet til montering i FUGA 1 modul dåser og underlag. Sensoren reagerer på bevægelse, men vær opmærksom på, at den også kan reagere på hurtige temperaturskift fra f.eks. aircondition-, ventilations- og udsugningsanlæg, varmeapparater, sollys eller reflekterende spejling.

Tekniske specifikationer og installationsdetaljer

Denne FUGA indsats PIR sensor leveres med dobbelte skrueløse klemmer, der muliggør nem og sikker tilslutning af 1,5 til 2,5 kvadratmillimeter stiv ledning, med én leder pr. hul. Installationen udføres som en 3-leder, der kræver fase, nul og mellemledning. Flere PIR enheder kan parallelkobles for udvidet dækning. Sensoren har en rækkevidde på 10 meter ved 25 grader Celsius på tværs af zoner med en horisontal dækningsvinkel på 90 grader og en vertikal dækningsvinkel på 22,5 grader op og 30 grader ned. Den optimale montagehøjde er 1,1 meter. Produktet drives af en strømforsyning på 230 V a.c. ved 50Hz, har et egetforbrug på maksimalt 1 W og kan belaste op til 10 A eller 2300 W. Indstillinger for lysniveau (10-1000 lux), timertid (1-20 minutter med en 10 sekunders testfunktion) og følsomhed justeres via drejeknapper og en programtast placeret under tangenten på fronten. Lysniveau og følsomhed er justerbare. Tangenten på fronten tillader manuel tænd/sluk af lyset og kan spærres med den medfølgende dækplade. Med en kapslingsklasse på IP20 og et temperaturområde fra minus 5 til 45 grader Celsius, samt en luftfugtighed på 5-95% relativ, ikke-kondenserende, er sensoren robust til indendørs brug. Den er halogenfri, fremstillet af termoplastisk materiale og har en blank, hvid overflade (RAL 9003). Produktets dimensioner er 86 mm i længden, 52 mm i bredden og 50 mm i højden, med en vægt på 0.069 kg.

• Automatisk styring af indendørs belysning baseret på bevægelse.
• Fleksible indstillingsmuligheder for lysniveau (10-1000 lux), timertid (1-20 minutter) og følsomhed.
• Mulighed for manuel tænd/sluk og spærring af tangentfunktion.
• Nem installation i FUGA 1 modul dåser med skrueløse klemmer og mulighed for parallelkobling.
• Bred dækningsvinkel på 90 grader horisontalt og op til 10 meters rækkevidde.
• Robust konstruktion med IP20 kapslingsklasse og halogenfrit termoplastisk materiale.

FUGA indsats PIR 10 A hvid er et CE-mærket produkt, der overholder gældende direktiver som EMC: 89/336/EØF og LVD: 73/23/EØF, samt standarder som EN60669-2-1, EN61000-6-3 og EN61000-6-1. Dette sikrer en pålidelig og sikker drift inden for intelligente bygningsinstallationer. Produktet er designet til lang holdbarhed med en materialekvalitet af termoplastisk materiale.

Spørgsmål: Kan FUGA indsats PIR 10 A hvid justeres i forhold til lysniveau?
Ja, lysniveauet kan indstilles fra 10 til 1000 lux via en drejeknap på fronten.

Spørgsmål: Hvilken kapslingsklasse har denne PIR sensor?
Sensoren har en kapslingsklasse på IP20, hvilket gør den egnet til indendørs brug.

Spørgsmål: Hvor lang er rækkevidden for bevægelsesdetektionen?
PIR sensoren har en rækkevidde på op til 10 meter ved 25 grader Celsius på tværs af zoner.
