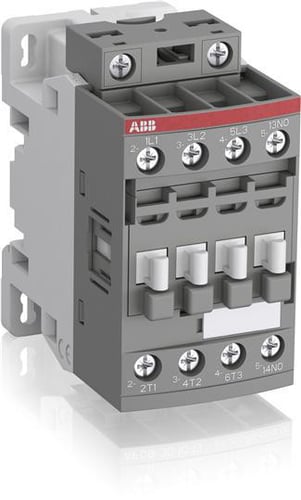

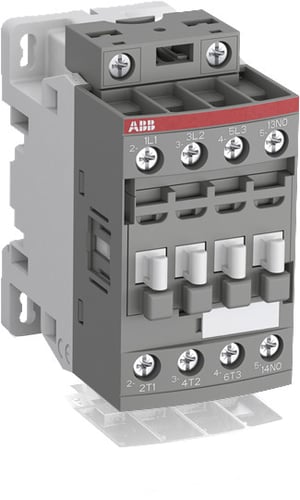

ABB Kontaktor AF09-30-01-14, 3-polet, 4kW, 1NC, 250-500V AC/DC

Denne 3-polede kontaktor fra ABB, model AF09-30-01-14, er designet til effektiv styring af motorer eller rent ohmske belastninger. Med en nominel drifteffekt på 4 kW ved 400 V (AC-3) og en nominel driftstrøm på 9 A ved AC-3 (400 V), er den velegnet til en række industrielle og kommercielle applikationer. Den fleksible spolespænding understøtter både AC- og DC-spændinger fra 250-500 V, hvilket gør installation og integration i eksisterende systemer enkel. Denne kontaktor er en del af serien for kontaktorer, motorværn og relæer, specifikt inden for brydere og koblingsmateriel til tavlestyring.

Fleksibel styring og robust konstruktion

Denne kontaktor fra ABB opererer med en spændingstype for betjening på AC/DC og har 3 sluttende hovedkontakter. Den nominelle drifteffekt ved AC-3, 400 V er 4 kW, med en tilhørende driftstrøm på 9 A. For AC-1 applikationer ved 400 V er den nominelle driftstrøm 25 A. Driftsspændingen for hovedkredsen er 690 V for både AC 50 Hz og AC 60 Hz. Spolespændingen er yderst fleksibel, dækkende 250-500 V for AC 50 Hz, AC 60 Hz og DC. Med en enkelt brydende hjælpekontakt (1 NC) tilbyder den yderligere kontrolmuligheder. Hovedstrømkredsen tilsluttes via skrueforbindelse, hvilket sikrer en robust og sikker installation. Med dimensioner på 45 mm i bredden, 86 mm i højden og 77 mm i dybden, er den kompakt og passer ind i mange tavleløsninger, selvom den ikke er egnet til DIN-skinnemontage. Produktets produktions-CO2-aftryk er 2,74 kg (EPD).

• Fleksibel spolespænding: Understøtter AC/DC 250-500 V.
• Effektiv kontaktdrift: Udstyret med 3 sluttende hovedkontakter.
• Integreret kontrol: Indeholder 1 brydende (NC) hjælpekontakt.
• Sikker tilslutning: Hovedstrømkreds med robust skrueforbindelse.
• Kompakt design: Måler 45 mm (bredde) x 86 mm (højde) x 77 mm (dybde).
• Bred anvendelse: Optimeret for motordrift og rent ohmske belastninger.

Som et produkt fra ABB er denne kontaktor designet med fokus på funktionalitet og opfylder de krav, der stilles til moderne tavlestyring og koblingsmateriel. Den gennemsigtige EPD-deklaration viser et CO2-aftryk på 2,74 kg fra produktionen.

Spørgsmål: Hvilke spolespændinger kan denne kontaktor håndtere?
Denne kontaktor kan håndtere en bred spolespænding på 250-500 V for både AC (50 Hz og 60 Hz) og DC.

Spørgsmål: Er denne kontaktor egnet til DIN-skinnemontage?
Nej, denne specifikke kontaktor er ikke egnet til DIN-skinnemontage.

Spørgsmål: Hvad er den nominelle drifteffekt for motordrift?
Den nominelle drifteffekt for motordrift (AC-3) ved 400 V er 4 kW.
