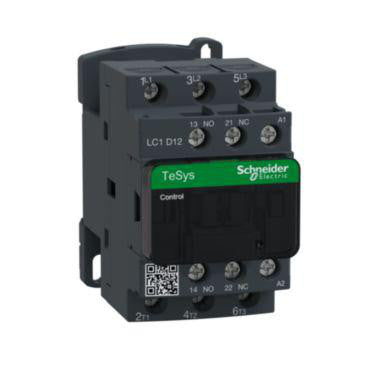

Schneider Electric TeSys D Kontaktor LC1D12E7 3 NO 12A 48VAC

Kontaktor LC1D12E7 12A 48VAC fra Schneider Electric TeSys D serien er en robust 3-polet kontaktor, der er designet til effektiv styring af elektriske kredsløb, især i forbindelse med motorapplikationer. Den opererer med en AC spolespænding på 48 V ved både 50 Hz og 60 Hz, hvilket sikrer bred anvendelighed i forskellige industrielle miljøer. Med en nominel driftstrøm på 12 A ved AC-3 (400 V) og en nominel drifteffekt på 5.5 kW er denne kontaktor ideel til krævende motorstyringsopgaver inden for industriel automation, maskineri og bygningsstyringssystemer, hvor pålidelig og præcis kobling af AC-belastninger er afgørende. Dens konstruktion garanterer konsistent ydeevne under kritiske driftsbetingelser og er et essentielt element i enhver tavlestyring.

Funktioner og tekniske specifikationer for Tesys D kontaktoren

Denne TeSys D kontaktor er en 3-polet enhed udstyret med tre sluttende hovedkontakter (3 NO), specifikt optimeret til AC-3 drift op til 440 V med en nominel driftstrøm på 12 A ved 400 V. For AC-1 drift håndterer den en nominel driftstrøm på 25 A ved 400 V, og ved AC-4 drift en nominel strøm på 7.5 A ved 400 V, med en tilhørende nominel effekt på 3 kW. Spolespændingen er fastsat til 48 V AC, hvilket gælder for både 50 Hz og 60 Hz. Kontaktoren inkluderer desuden en hjælpekontakt, der er normalt lukket (NC), og en hjælpekontakt, der er normalt åben (NO), hvilket tilbyder øget fleksibilitet i styrekredsløb og relæer. Med en bredde på 45 mm, en højde på 77 mm og en dybde på 86 mm er enheden kompakt, men den er ikke egnet til DIN-skinnemontage. Hovedstrømskredsen tilsluttes via en skrueforbindelse. Produktet vejer 0.361 kg og har et CO2-aftryk fra produktionen på 2,31 kg CO2 (EPD).

• 3-polet design med 3 sluttende hovedkontakter (3 NO) for effektiv kobling.
• Fleksibel spolespænding på 48 V AC, kompatibel med både 50 Hz og 60 Hz netværk.
• Alsidig drift med nominel strøm på 12 A ved AC-3 og 25 A ved AC-1 (begge 400 V).
• Integrerede hjælpekontakter (1 NC og 1 NO) for udvidet styringsfunktionalitet.
• Robust konstruktion fra Schneider Electrics anerkendte TeSys D produktserie.
• Nem og sikker tilslutning via skrueforbindelse på hovedstrømskredsen.

Som en del af Schneider Electrics anerkendte TeSys D produktserie, er denne kontaktor et resultat af omfattende ingeniørarbejde og fremstillingsprincipper, der fokuserer på ydeevne og funktionalitet i industrielle applikationer. Den leverer de specificerede værdier under de angivne driftsbetingelser og bidrager til effektiv tavlestyring.

Spørgsmål: Er kontaktoren egnet til DIN-skinnemontage?
Nej, den er ikke egnet til DIN-skinnemontage.

Spørgsmål: Hvilken spolespænding bruger denne kontaktor?
Den bruger en spolespænding på 48 V AC ved både 50 Hz og 60 Hz.

Spørgsmål: Hvad er den nominelle driftstrøm ved AC-3 drift?
Den nominelle driftstrøm ved AC-3, 400 V er 12 A.
