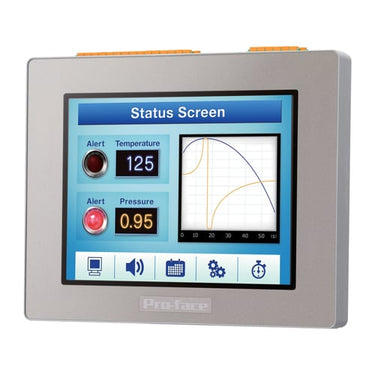

Schneider Electric 5.7" TFT Modul LT operatørpanel 24V farve

Dette 5.7" TFT Modul LT Digital/Analog Source er et centralt element i Schneider Electrics anerkendte "Pro-face" serie af operatørpaneler (HMI). Pro-face er skabt med udgangspunkt i en kombination af professionel og grænseflade, hvilket resulterer i en yderst brugervenlig grænseflade designet specifikt til fagfolk inden for industriel automatisering. Med fokus på "HMI Centric" løsninger sætter dette modul mennesket i centrum for den digitale revolution, og bidrager til at optimere produktionsarbejdspladser ved at udnytte den menneskelige arbejdsstyrke bedst muligt med digital teknologi. Det er udviklet til miljøer, hvor driftskravene er strenge, og hvor en pålidelig og intuitiv grænseflade er afgørende for HMI-systemer og industri PC.

Avancerede funktioner til industriel automatisering

Dette 5.7" TFT modul er udstyret med en klar LCD-farveskærm, der viser 65536 farver med en opløsning på 320 pixels horisontalt og 240 pixels vertikalt. Skærmen anvender resistiv berøringsteknologi for nem og præcis interaktion. Modulet er designet til robusthed med en beskyttelsesklasse på IP65/IP67 og NEMA 4X for fronten, hvilket gør det velegnet til krævende industrielle miljøer. Det kan operere i et bredt temperaturområde fra -20 til 60 grader Celsius. Strømforsyningen sker via 24 V DC (AC/DC type). For tilslutningsmuligheder er modulet udstyret med 2 USB-snitflader, 1 RS485-snitflade, 1 RS232-snitflade og 1 industriel Ethernet-snitflade. Det understøtter desuden vigtige protokoller som TCP/IP, CAN, EtherNet/IP og Modbus, og fungerer som IO link master. Med en brugbar projekt-/brugerhukommelse på 16000 og mulighed for yderligere softwareindlæsning, tilbyder modulet stor fleksibilitet. Fysisk måler fronten 163 mm i bredden og 129.4 mm i højden med en indbygningsdybde på 76.22 mm og en vægt på 1.244 kg. Det understøtter både montage på DIN-skinne og direkte vægmontering, og har funktionaliteter som procesværdiindikation (output) og standardværdi (input) samt beskedvisning.

• 5.7" LCD farveskærm med resistiv berøring og 65536 farver for klar visualisering.
• Robust design med IP65/IP67 og NEMA 4X beskyttelse for fronten, velegnet til barske industrielle miljøer.
• Alsidige tilslutningsmuligheder inklusive USB, RS485, RS232 og industriel Ethernet samt understøttelse af TCP/IP, CAN, EtherNet/IP og Modbus.
• Bredt driftstemperaturområde fra -20 til 60 grader Celsius for pålidelig ydeevne.
• "HMI Centric" løsninger fra Schneider Electric (Pro-face), der optimerer interaktionen mellem menneske og digital teknologi.
• Fleksibel installation med mulighed for montageskinne eller direkte vægmontering.

Som en del af Schneider Electrics "Pro-face" familie er dette TFT modul et udtryk for en dedikation til at levere de bedste grænseflader globalt og bæredygtigt. Mærket er kendt som "specialist for de bedste grænseflader" og er bevidst om at tilfredsstille kunder over hele verden med løsninger, der bidrager til den videre udvikling af produktionsarbejdspladser.

Spørgsmål: Hvilke kommunikationsprotokoller understøtter dette Pro-face modul?

Modulet understøtter en række vigtige protokoller, herunder TCP/IP, CAN, EtherNet/IP og Modbus, hvilket sikrer bred kompatibilitet i industrielle netværk.

Spørgsmål: Hvilken beskyttelsesgrad har fronten på dette TFT modul?

Fronten af modulet har en robust beskyttelsesklasse på IP65/IP67 og NEMA 4X, hvilket gør det modstandsdygtigt over for støv og vandstænk i krævende miljøer.

Spørgsmål: Hvad er skærmdiagonalen og opløsningen for displayet?

Modulet er udstyret med en 5.7 tommer diagonal LCD-skærm, der viser billeder med en opløsning på 320 pixels horisontalt og 240 pixels vertikalt.
