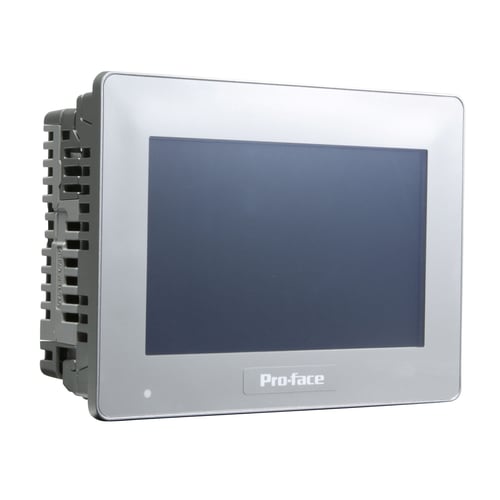

Schneider Electric SP5000 7" HMI farve touchpanel 12-24V DC

Dette produkt er en avanceret 7" Wide touch panel display fra Pro-face Advanced HMI, SP5000 Series, produceret af Schneider Electric. SP5000-serien, der falder under kategorien HMI-systemer og industri PC samt operatørpaneler (HMI), tilbyder en Smart Portal, som er et vindue designet til at vise information optimalt som svar på behovet for stadig mere sofistikeret informationsudnyttelse. Denne HMI er velegnet til komplekse maskiner inden for en bred vifte af industrier, herunder føde- og drikkevarer, vand, spildevand, minedrift, mineral- og metalemballage samt transportapplikationer. Den understøtter panelmontering til indendørs installation og væg-/direkte montering.

Tekniske specifikationer og funktioner

Denne HMI er udstyret med en 7" TFT-farve LCD med en opløsning på 800 x 480 pixels (WVGA) og understøtter 262K farver, hvilket sikrer klar og detaljeret visualisering. Berøringspanelet er af typen analog resistiv film med et enkelt tryk, der giver pålidelig interaktion. Produktet opererer med et strømforbrug på 6.5W og en nominel DC-forsyningsspænding fra 12V til 24V. Driftstemperaturområdet er fra 0 til 60 grader Celsius. Displayet viser tekstbeskeder og grafiske objekter og efterligner diagrammer, kontrol og konfiguration af data. Med dimensionerne 203.6 mm i bredden, 148.6 mm i højden og en indbygningsdybde på 36 mm, er dette panel kompakt og vejer 1.2 kg. Fronten har en beskyttelsesklasse på IP67K. En LED-indikator og en låseknap til fastgørelse af boksmodulet og displayet er også inkluderet. Produktet understøtter protokol for øvrige bussystemer, men ikke PROFIBUS, KNX, CAN, PROFIsafe, LON, TCP/IP, ASI, DeviceNet, INTERBUS, SUCONET, AS-interface sikkerhed på jobbet, SERCOS, EtherNet/IP, INTERBUS-Safety, SafetyBUS p, Data-Highway, Foundation Fieldbus, DeviceNet Safety, PROFINET IO eller Modbus. Den har ingen systemknapper, programmerbare funktionsknapper, numerisk eller alfanumerisk tastatur.

• 7" TFT-farve LCD med 800 x 480 pixels (WVGA) opløsning og 262K farver.
• Robust analog resistiv film touchskærm med enkelt tryk for pålidelig interaktion.
• Effektiv drift med et strømforbrug på 6.5W og et bredt nominel DC-spændingsområde på 12-24V.
• Kompakte dimensioner (203.6 mm bredde x 148.6 mm højde x 36 mm dybde) og en vægt på 1.2 kg for nem integration.
• Fronten har en høj beskyttelsesklasse på IP67K, velegnet til krævende industrielle miljøer.
• Omfattende certificeringer, herunder CE, UL, CSA, samt maritime standarder som ABS, BV, DNV-GL og IECEx/ATEX for farlige områder.

Dette operatørpanel er CE-certificeret og overholder en række strenge standarder for industrielt kontroludstyr, herunder UL 61010-2-201 og CSA C22.2 nr. 61010-2-201. Desuden opfylder det marinestandarder som ABS, BV, CCS, DNV-GL, LR, RINA og NK, hvilket understreger dets robusthed og pålidelighed i maritime applikationer. For brug i farlige områder er produktet certificeret med ANSI/ISA 12.12.01 og CSA C22.2 No213 for klasse I, division 2, samt IECEx/ATEX for zone 2/22, hvilket sikrer sikker drift under potentielt eksplosive forhold.

Spørgsmål: Hvilken opløsning har displayet?
Displayet har en opløsning på 800 x 480 pixels (WVGA).

Spørgsmål: Hvilke forsyningsspændinger understøtter dette touchpanel?
Produktet fungerer ved en nominel DC-forsyningsspænding fra 12V til 24V.

Spørgsmål: Er produktet certificeret til brug i farlige områder?
Ja, det er certificeret med ANSI/ISA 12.12.01 og CSA C22.2 No213 til brug i klasse I, division 2 farlige steder og IECEx/ATEX til brug i zone 2/22.
