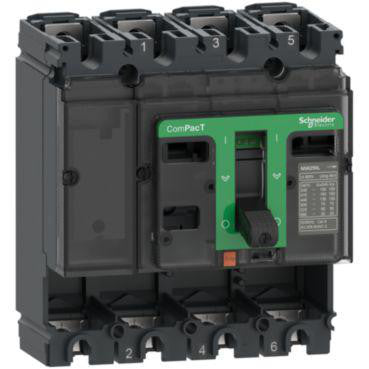

Schneider Electric ComPacT NSX250B basisramme 4P 250A 25kA

Denne ComPacT NSX250B maksimalafbryder fra Schneider Electric er en robust 4-polet basisramme designet til at levere optimal pladsudnyttelse og fremragende brydeevne i en bred vifte af standard og specifikke applikationer. Som en central komponent i tavlekomponenter sikrer denne enhed effektiv beskyttelse af elektriske kredsløb. Den leveres uden strømrelæenhed, hvilket giver fleksibilitet til at vælge og tilkøbe den strømrelæenhed, der bedst passer til dine specifikke behov for overstrømsbeskyttelse. ComPacT NSX er en serie af brydere og koblingsmateriel, der er kendt for sin alsidighed og ydeevne.

Design og ydeevne for ComPacT NSX250B

Denne maksimalafbryder fra Schneider Electric er en indbygningselementenhed med en nominel strøm på 250 A og fire poler, der er klar til integration i dit system. Den nominelle spænding er 690 VAC ved 50/60 Hz, men driftsspændingen er begrænset til 440 VAC ved 50/60 Hz, hvis fejlstrømsbeskyttelse er implementeret. Den imponerende kortslutningsbrydeevne (Icu) er 25 kA ved 415 VAC 50/60 Hz, hvilket sikrer pålidelig afbrydelse under kritiske forhold. Tilslutning til hovedstrømkredsen sker bekvemt via skrueforbindelse placeret foran på enheden. Med et effekttab på 70.4 W og en robust kapslingsklasse på IP40 er denne maksimalafbryder bygget til at præstere stabilt. Enhedens dimensioner er 140 mm x 161 mm x 86 mm, hvilket bidrager til dens pladsoptimerede design. Betjeningselementet er en knebel, og en udløserindikator findes for nem statusovervågning. Enheden er ikke egnet til DIN-skinne montering som standard, men den kan udstyres med en række valgfri funktioner og tilbehør, herunder et motordrev som option. Den er en del af Schneider Electric EcoStruxure Power-arkitektur, hvilket understreger dens integration i moderne strømstyringsløsninger.

• Fleksibel konfiguration uden integreret strømrelæenhed, kompatibel med separat bestilte relæenheder.
• Høj kortslutningsbrydeevne på 25 kA ved 415 VAC 50/60 Hz for pålidelig afbrydelse.
• Nominel strøm på 250 A og fire poler for alsidig anvendelse i elektriske installationer.
• Robust kapslingsklasse IP40, der sikrer beskyttelse mod faste fremmedlegemer.
• Mulighed for udvidelse med valgfrit motordrev og en række tilbehør.
• Overholder internationale standarder, herunder IEC 60947, CCC, EAC og marine specifikationer.

Som en del af Schneider Electric's anerkendte EcoStruxure Power-arkitektur, er denne ComPacT NSX250B maksimalafbryder et bevis på engagement i innovative og standardkompatible løsninger. Produktet er designet og fremstillet i overensstemmelse med internationale standarder som IEC 60947, CCC, EAC og marine specifikationer, hvilket garanterer en dokumenteret ydeevne og sikkerhed. Med en CO2-udledning på 16,39 kg under produktionen (EPD) afspejler den også et fokus på miljøansvar.

Spørgsmål: Er denne maksimalafbryder en komplet enhed med beskyttelse?
Svar: Nej, ComPacT NSX250B leveres som en basisramme uden strømrelæenhed. Den er kompatibel med enhver type strømrelæenhed, som skal bestilles separat.

Spørgsmål: Hvad er den nominelle kortslutningsbrydeevne for denne enhed?
Svar: Den nominelle kortslutningsbrydeevne (Icu) er 25 kA ved 415 VAC 50/60 Hz.

Spørgsmål: Hvilke internationale standarder overholder ComPacT NSX250B?
Svar: Enheden er i overensstemmelse med internationale standarder som IEC 60947, samt CCC, EAC og marine specifikationer.
