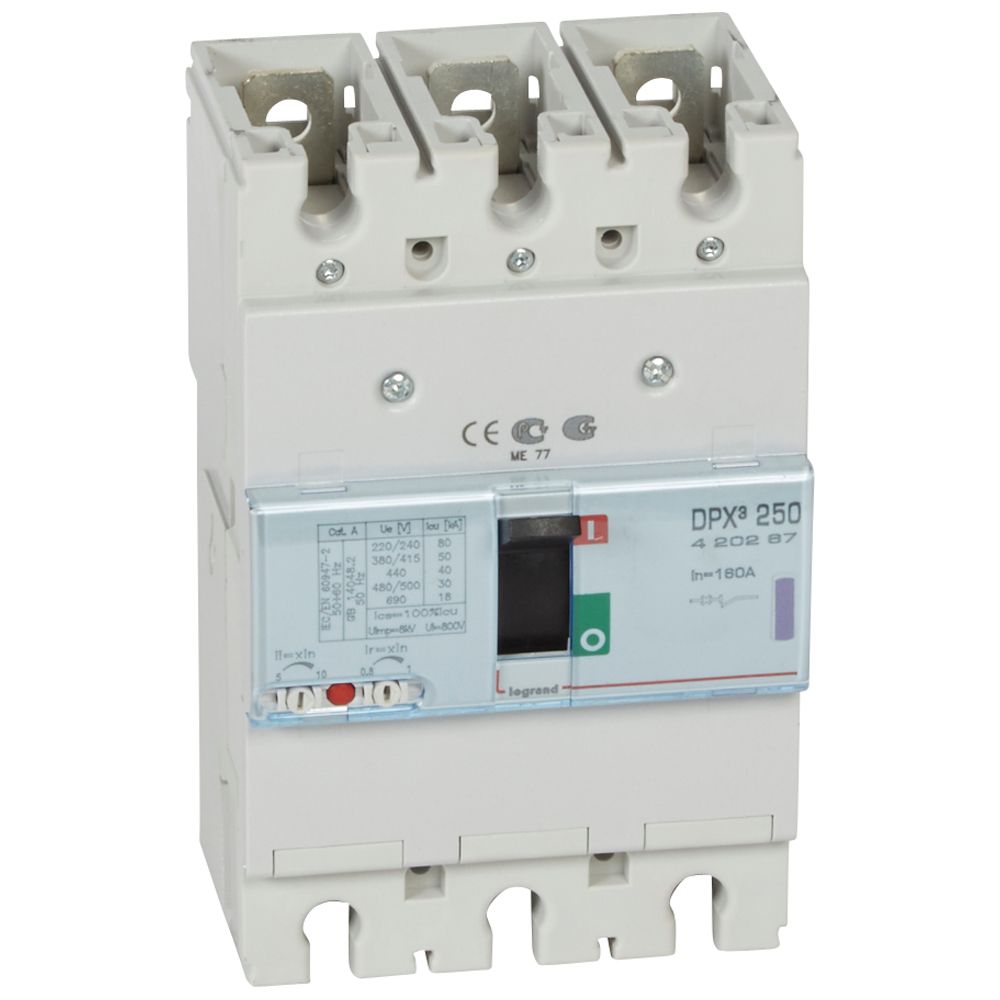

Legrand DPX³ 250 Maksimalafbryder termo, 3pol, 160A, 50KA

Legrand DPX³ 250 maksimalafbryderen er en robust 3-polet termomagnetisk afbryder designet til at beskytte elektriske installationer mod overbelastning og kortslutning. Med en nominel strøm på 160A og en nominel kortslutningsstrøm Icu ved 400 V, 50 Hz på 50 KA, er denne maksimalafbryder ideel til brug i tavleanlæg og industrielle applikationer, hvor der er behov for pålidelig kredsløbsbeskyttelse. Den tilhører Legrand DPX³ serien, som omfatter et bredt spektrum af maksimalafbrydere inden for kategorien brydere og koblingsmateriel, i forskellige bygge størrelser og konfigurationer.

Avanceret beskyttelse og fleksibilitet med legrand DPX³

Denne DPX³ 250 maksimalafbryder er en termomagnetisk version med et indstillingsområde for overbelastningsudløser på 128 - 160A, hvilket svarer til Ir=Inx0,8 med 12 trin. Den er konstrueret som et indbygningselement med skrueforbindelse for hovedstrømkredsen placeret foran, hvilket sikrer en enkel og sikker installation. Med en nominel spænding fra 220 til 690 V og en nominel kortslutningsstrøm Icu på 50 KA ved 400 V, 50 Hz, leverer den robust beskyttelse. Afbryderen har 3 poler og et indstillingsområde for korttidsforsinket kortslutningsudløser samt momentan kortslutningsudløser på 800 - 1600. Kapslingsklasse (IP) er IP30, og den er egnet for DIN-skinne montering, som er valgfri. Betjeningselementet er en knebel, og en udløserindikator er til stede for nem statusovervågning. Selvom der ikke er integreret jordfejlsbeskyttelse eller et integreret motordrev, er motordrev en option, og den leveres med en integreret underspændingsudløser samt hjælpekontakter, herunder en NC-kontakt og en med skiftefunktion. Afbryderen vejer 1.98 kg og har dimensionerne 223 mm i længden, 138 mm i bredden og 129 mm i højden.

• Termomagnetisk udløser med et indstillingsområde for overbelastning fra 128 til 160A.
• Høj nominel kortslutningsstrøm (Icu) på 50 KA ved 400 V, 50 Hz.
• Fleksible tilslutningsmuligheder med skrueforbindelse foran og mulighed for DIN-skinne montage.
• Omfattende sortiment af tilbehør, herunder motorhåndtag, plugin- og drawout-løsninger samt flere typer af vridehåndtag og låsesystemer.
• Integreret underspændingsudløser og hjælpekontakter for øget funktionalitet.
• Robust konstruktion med IP30 kapslingsklasse og et komplet apparat med beskyttelsesenhed.

Som en del af Legrands anerkendte DPX³ serie repræsenterer denne maksimalafbryder en del af et gennemprøvet og omfattende sortiment af komponenter til tavleanlæg. Den er designet til at levere ensartet ydeevne og er understøttet af en EPD (Environmental Product Declaration), der angiver et CO2-aftryk på 10,2 kg under produktionen, hvilket afspejler en bevidsthed om produktets miljøpåvirkning.

Spørgsmål: Er denne maksimalafbryder udstyret med integreret jordfejlsbeskyttelse?

Denne specifikke DPX³ 250 maksimalafbryder leveres ikke med integreret jordfejlsbeskyttelse, men DPX³ serien tilbyder versioner med denne funktion.

Spørgsmål: Kan maksimalafbryderen monteres på en DIN-skinne?

Ja, Legrand DPX³ 250 er egnet for DIN-skinne montering, og denne mulighed er valgfri.

Spørgsmål: Hvilken type tilslutning anvendes for hovedstrømkredsen?

Tilslutningstypen for hovedstrømkredsen er skrueforbindelse, og placeringen er foran på enheden.
