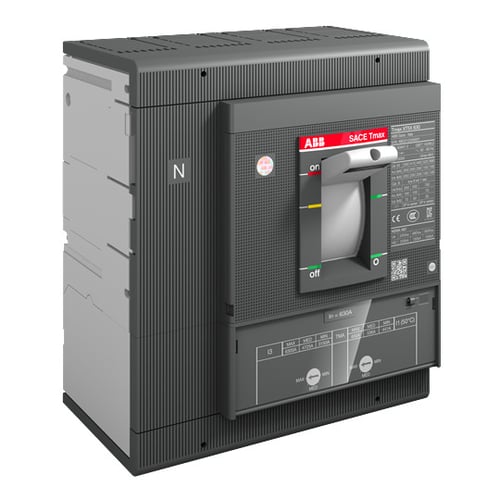

ABB Tmax XT5N Maksimalafbryder 630A, 4-polet, 36kA ved 400V, 690V

Maksimalafbryder Tmax XT5N 630A med termomagnetisk TMA relæ er en essentiel komponent inden for tavlekomponenter, designet til robust systembeskyttelse. Denne kompakte afbryder overholder de strenge krav i EN 60947-2 (DIN VDE 0660, del 101) og EN 60947-3 (DIN VDE 0660, del 107). Den er ideel til beskyttelse af strømfordelere, kabler, generatorer og motorer i både jævn- og vekselstrømsnetværk, og kan desuden anvendes i kommunikationssystemer.

Avancerede funktioner og tilslutningsmuligheder

Denne ABB Tmax XT5N maksimalafbryder, med en nominel strøm på 630 A og en nominel spænding på 690 V, er et 4-polet indbygningselement. Den har et indstillingsområde for overbelastningsudløser fra 252 til 630 A og et indstillingsområde for momentan kortslutningsudløser fra 3150 til 6300 A, hvilket sikrer præcis beskyttelse. Den nominelle kortslutningsstrøm Icu ved 400 V, 50 Hz er 36 kA. Afbryderen er udstyret med et knebel som betjeningselement og har en boltforbindelse for hovedstrømkredsen, placeret foran. Med en kapslingsklasse på IP20 og et effekttab på 47.8 W, er den bygget til effektivitet. Afbryderen vejer 6.52 kg og måler 288 mm i længden, 250 mm i bredden og 245 mm i højden.

• Komplet apparat med integreret beskyttelsesenhed.
• Motordrev er tilgængeligt som en valgfri tilføjelse.
• Omfattende udvalg af tilslutningskonverteringskit, mekanisk og elektrisk tilbehør samt versionskonverteringskit (plug-in / tilbagekaldelig).
• Understøtter en række feltbus- og IP-kommunikationsprotokoller.
• Forenklet installation og idriftsættelse takket være Bluetooth- og Ekip-forbindelse til mobile enheder.
• Direkte adgang til dataanalyseværktøjer på ABB AbilityTM cloud-platformen for realtidsdata.
• Produceret med et lavt CO2-aftryk på 31,9 kg CO2 (EPD).

ABB's SACE Tmax XT-serie er anerkendt for sin robusthed og evne til at opfylde forskellige systemkrav. Denne maksimalafbryder er et testamente til ABB's engagement i at levere løsninger, der ikke blot overholder industristandarder, men også integrerer moderne kommunikationsteknologier for øget funktionalitet og brugervenlighed.

Spørgsmål: Er Tmax XT5N 630A afbryderen egnet til DIN-skinne montering?
Nej, denne specifikke afbryder er ikke egnet til DIN-skinne montering, og DIN-skinne montage er heller ikke valgfri.

Spørgsmål: Har denne maksimalafbryder integreret jordfejlsbeskyttelse eller underspændingsudløser?
Nej, Tmax XT5N 630A har hverken integreret jordfejlsbeskyttelse eller en integreret underspændingsudløser.

Spørgsmål: Hvilke kommunikationsmuligheder tilbyder denne Tmax XT afbryder?
Afbryderen tilbyder Bluetooth- og Ekip-forbindelse til mobile enheder, understøtter forskellige feltbus- og IP-kommunikationsprotokoller, og kan forbindes i realtid med dataanalyseværktøjer på ABB AbilityTM cloud-platformen.
