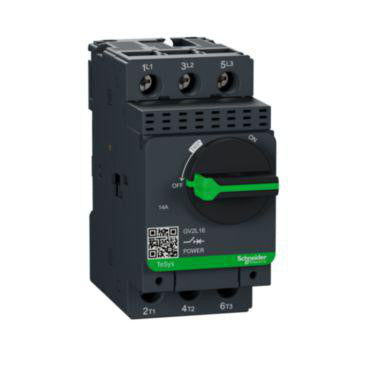

Schneider Electric GV2L16 Kortslutningsudløser 3-polet 14A

Kortslutningsudløser GV2L16 IN 14,0 A fra Schneider Electric er en essentiel komponent inden for tavlestyring og motorbeskyttelse. Dette magnetiske motorværn, en del af den anerkendte TeSys GV2-serie, er designet til at give øjeblikkelig kortslutningsbeskyttelse for motorer. Det muliggør både manuel og lokal styring, når det anvendes som en enkeltstående enhed, og kan integreres i mere komplekse systemer for automatisk og fjernstyring i kombination med en kontaktor. Med sin robuste konstruktion er den ideel til industrielle applikationer, hvor pålidelig beskyttelse er afgørende for brydere og koblingsmateriel.

Avanceret magnetisk beskyttelse og fleksibel styring

Denne Schneider Electric TeSys kortslutningsudløser er en 3-polet enhed med en nominel strøm på 14 A og et indstillingsområde for momentan kortslutningsudløser på 14 A. Den understøtter en nominel driftsspænding på 690 V og har en nominel kortslutningsstrøm Icu på 50 kA ved 400 V AC. Enheden er designet med magnetisk udløserteknik og er ikke udstyret med integreret termisk beskyttelse, men tilbyder faseudfaldsfølsomhed. Den leverer en nominel drifteffekt på 5.5 kW ved AC-3, 400 V og 3 kW ved AC-3, 230 V, med et effekttab på 1.8 W. Motorværnet har en kompakt enhedskonstruktion med en kapslingsklasse på IP20, måler 89 mm i højden, 45 mm i bredden og 97 mm i dybden. Betjening foregår via en drejeknap, og hovedstrømkredsen tilsluttes med skrueforbindelse.

• Sikkerhed: Designet uden bevægelige dele, der kan berøres direkte med fingrene, hvilket øger brugersikkerheden.
• Låsemekanisme: Håndtaget til styring af motorafbryderen kan låses i "N/C" (normalt lukket) position med op til tre hængelåse for ekstra sikkerhed.
• Udvidelsesmuligheder: Mulighed for at tilføje en underspændingsudkobling, der sikrer udkobling af motorafbryderen, hvis spændingen mistes.
• Fjernstyring: Understøtter tilføjelsen af en shunt-udkobling for fjernstyret udkobling af enheden.
• Fleksibel tilslutning: Hovedstrømkredsen anvender skrueforbindelse, og der er desuden mulighed for fjederklemme eller skrueklemme for andre tilslutninger.

Som en del af Schneider Electrics velrenommerede TeSys-serie repræsenterer dette motorværn en solid løsning inden for tavlestyring og relæer. Schneider Electric er kendt for sine innovative og holdbare produkter, og med en EPD-værdi på 1.93 kg CO2 for produktionen demonstreres også et fokus på miljømæssig ansvarlighed, hvilket gør dette produkt til et ansvarligt valg inden for kontaktorer, motorværn og relæer.

Spørgsmål: Er dette motorværn termisk beskyttet?
Nej, denne specifikke model, Kortslutningsudløser GV2L16, anvender udelukkende magnetisk udløserteknik og leveres uden integreret termisk beskyttelse. Den er designet til kortslutningsbeskyttelse.

Spørgsmål: Hvilke tilslutningsmuligheder tilbydes?
Hovedstrømkredsen tilsluttes via skrueforbindelse. Der er desuden mulighed for at vælge mellem fjederklemme og skrueklemme for andre forbindelser.

Spørgsmål: Kan jeg fjernstyre denne enhed?
Ja, der er mulighed for fjernstyret udkobling af motorafbryderen ved at tilføje en separat shunt-udkobling.
