Klemmer mm.

Valg af forbindelsesteknologi til tavle og dåse

Valget af klemmetype afhænger i høj grad af montageformen og lederens type. Til samlinger i samledåser og bag afbrydere er fjedersamlemuffer fra WAGO blevet standarden, da de sikrer en lynhurtig montage uden brug af værktøj og automatisk kompenserer for temperatursvingninger i kablet. Dette gør dem ideelle til både stive, flertrådede og fleksible ledere.

I el-tavler anvendes typisk rækkeklemmer til DIN-skinne montage. Her giver systemer fra ABB og Schneider Electric mulighed for en ekstremt struktureret og overskuelig terminering af alle ind- og udgående kabler. Ved at benytte rækkeklemmer letter du ikke blot den indledende installation, men gør også fremtidig fejlsøgning og service markant lettere for teknikeren. Husk altid at tjekke klemmernes mærkestrøm og maksimale kabelkvadrat, så de matcher din sikringsgruppe.

Teknisk oversigt over klemmer og forbindelser

Professionelt forbindelsesmateriel til el-installationen

Vores sortiment er sammensat til at dække alle behov fra den lille boliginstallation til store industrielle tavleanlæg:

WAGO fjedersamlemuffer

Vi fører de originale WAGO-klemmer, herunder de populære 221-serier med vippepale. Disse klemmer er uundværlige til professionel samling af ledere i dåser, da de giver en visuel bekræftelse af forbindelsen og kan genbruges ved ændringer i installationen.

Rækkeklemmer til DIN-skinne

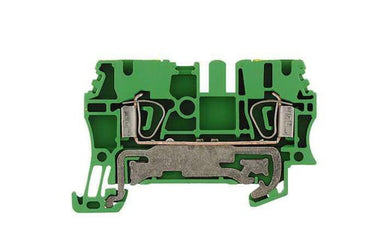

Til den strukturerede tavleopbygning lagerfører vi rækkeklemmer fra ABB og Legrand. Vores udvalg dækker alt fra standard gennemgangsklemmer til specialiserede nul-adskillere og jordklemmer, der sikrer en korrekt og lovlig potentialudligning.

Fordelingsblokke og klemmerækker

Til større strømstyrker tilbyder vi robuste fordelingsblokke fra Schneider Electric. Disse gør det muligt at fordele forsyningen til flere grupper på en pladsbesparende måde, samtidig med at de opretholder en høj kapslingsklasse inde i tavlen.

Top 3 i kategorien

FAQ: Ofte stillede spørgsmål

Må jeg blande stive og bløde ledere i samme klemme?

Ved brug af moderne fjedersamlemuffer (som WAGO 221) kan du frit blande stive, flertrådede og fleksible ledere i samme klemme. Ved traditionelle skruemuffer skal man være forsigtig, da de ikke altid holder et jævnt tryk på forskellige ledertyper.

Hvad er fordelen ved rækkeklemmer i en el-tavle?

Rækkeklemmer gør det muligt at afslutte alle kabler ét sted i tavlen, før de forbindes til sikringerne. Det giver en meget mere overskuelig tavle, mindsker risikoen for knækkede ledere og gør det muligt at teste installationen uden at afmontere sikringerne.

Skal jeg bruge muffer med eller uden vippe-pal?

Klemmer med vippe-pal (lever) er mest alsidige, da de kan åbnes og lukkes uden værktøj og fungerer til alle ledertyper. Push-in klemmer uden pal er ofte mindre og billigere, men er primært beregnet til stive ledere.

Hvor mange ledere må jeg samle i én muffe?

Du må kun samle det antal ledere, som klemmen er godkendt til (typisk 2, 3 eller 5 huller). Du må aldrig forsøge at tvinge to ledere ind i samme hul, da det kompromitterer sikkerheden og kontakttrykket.

Rådgivning fra fagmanden hos House-Tech

Når du afisolerer dine ledere, skal du altid følge afisoleringslængden, der er angivet på siden af klemmen (typisk 11 mm). For kort afisolering giver dårlig kontakt, mens for lang afisolering efterlader spændingsførende kobber synligt. Ved brug af rækkeklemmer i tavler anbefaler vi altid at afslutte rækken med en endestøtte og en endeplade for at sikre, at klemmerne ikke rykker sig på skinnen, og at ingen spændingsførende dele er blottet.

Har du brug for hjælp til at finde den rette fordelingsblok til en 125A installation, eller søger du specifikke WAGO-holdere til DIN-skinne? Skriv til os på support@house-tech.dk – vi hjælper dig med at skabe sikre forbindelser.
