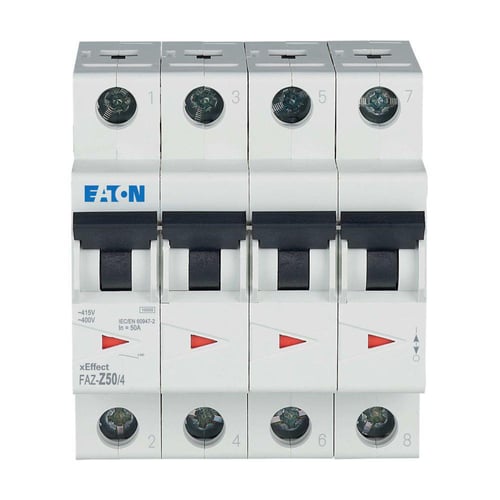

Eaton Automatsikring Z 50A 4-pol 15kA 4 moduler FAZ-Z50/4

Denne Eaton automatsikring (MCB) med Z-karakteristik er designet til at levere avanceret beskyttelse af elektriske installationer mod både overbelastning og kortslutning. Med sin Z-udløserkarakteristik er den særligt velegnet til at beskytte følsomme kredsløb, der kræver en meget hurtig udløsning ved selv små overstrømme, typisk fundet i elektronik eller kredsløb med store startstrømme. Med en mærkestrøm på 50 Ampere og et 4-polet design er denne automatsikring ideel til robuste industrielle og kommercielle applikationer, hvor pålidelig afbrydelse er afgørende. Den kompakte 4-modulers bredde sikrer en effektiv udnyttelse af pladsen i eltavlen.

Avanceret beskyttelse til følsomme kredsløb

Denne Eaton automatsikring (MCB) er konstrueret til at opfylde høje standarder for elektrisk sikkerhed. Den har en Z-udløserkarakteristik, der sikrer en øjeblikkelig reaktion på kortvarige strømspidser, hvilket er essentielt for beskyttelse af elektronisk udstyr. Automatsikringen har 4 beskyttede poler og en mærkestrøm på 50 Ampere ved en mærkespænding på 400V AC. Den nominelle isolationsspænding Ui er 440V, og den har en overspændingskategori på 3. Med en brydeevne på 15 kA og en Icu i henhold til IEC 60947-2 på 10 kA ved både 230V og 400V, indikerer dette en robust ydeevne ved fejl. Energibegrænsningsklassen er 3, og effekttabet er 14.3W. Med en modul-bredde på 4 og en indbygningsdybde på 70.5 mm, passer den nemt ind i standard eltavler. Kapslingsklasse er IP20, og den kan fungere i et bredt temperaturområde fra minus 25 til 75 grader Celsius. Den understøtter et maksimalt ledertværsnit på 1-25 mm2 for både entrådede og flertrådede ledere og har mulighed for parallell omkobling af N-neutral. Frekvensområdet er 50-60 Hz, og den er UL1077-certificeret.

• Z-udløserkarakteristik for præcis og hurtig reaktion ved kortvarige strømspidser.
• 4-polet design med en mærkestrøm på 50 Ampere til krævende installationer.
• Høj brydeevne på 15 kA (med en Icu iht. IEC 60947-2 på 10 kA ved 230V og 400V).
• Kompakt 4-modulers bredde og en indbygningsdybde på 70.5 mm for effektiv pladsudnyttelse.
• Fleksibel ledningsføring med maksimalt tværsnit på 25 mm2 for både entrådede og flertrådede ledere.
• Mulighed for udvidelse og parallell omkobling af N-neutral for øget funktionalitet.

Dette produkt fra Eaton, en anerkendt producent inden for elektriske komponenter og brydere, garanterer en høj grad af pålidelighed og ydeevne. Overholdelse af standarder som UL1077 og IEC 60947-2 vidner om produktets robusthed og egnethed til professionelle anvendelser inden for sikringer og koblingsmateriel. Med en estimeret CO2-udledning på 2,99 kg (proxy beregnet) for produktionen, afspejler produktet også et hensyn til miljøet.

Spørgsmål: Hvad betyder Z-karakteristik for denne automatsikring?
Z-karakteristikken indikerer, at automatsikringen udløser meget hurtigt ved kortvarige overstrømme, typisk ved 2-3 gange den nominelle strøm. Dette gør den ideel til beskyttelse af følsom elektronik eller kredsløb med udstyr, der har meget lave startstrømme og ikke tåler store strømspidser.

Spørgsmål: Hvad er brydeevnen for denne automatsikring?
Denne automatsikring har en generel brydeevne på 15 kA, og en Icu i henhold til IEC 60947-2 på 10 kA (kiloampere) ved både 230V og 400V. Dette tal angiver den maksimale kortslutningsstrøm, som sikringen sikkert kan afbryde uden at tage skade.

Spørgsmål: Kan denne automatsikring anvendes i forskellige temperaturforhold?
Ja, automatsikringen er designet til at fungere i et bredt omgivelsestemperaturområde fra minus 25 grader Celsius til 75 grader Celsius, hvilket gør den egnet til en række forskellige miljøer.
