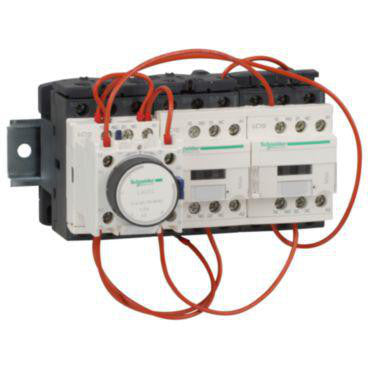

Schneider Electric Y/D Stjerne/trekant starter 11 kW 400V 230V AC

Denne Y/D stjerne/trekant starter fra Schneider Electric, en del af Tesys produktserien, er designet til effektiv styring af motorer op til 11 kW ved 400V. Med en styrespænding på 230V AC er denne motorstarter ideel til anvendelse i tavlestyring og kontaktorkombinationer, hvor den hjælper med at reducere startstrømmen for større motorer. Den understøtter op til 30 starter pr. time og inkluderer en timerfunktion på op til 30 sekunder for optimal kontrol under opstart. Dette gør den til en central komponent i systemer for motorstartere og kontaktorkombinationer.

Tekniske specifikationer for Schneider Electric Y/D starter

Denne stjerne/trekant-kontaktor er robust konstrueret med en hovedkontaktor (LC1D18), trekantkontaktor (LC1D12) og stjernekontaktor (LC1D09). Den er designet til en nominel drifteffekt på 11 kW ved AC-3, 400V, med en nominel driftstrøm på 12A ved AC-3, 400V og 25A ved AC-1, 400V. Driftsspændingen er 440V AC for både 50 Hz og 60 Hz, og spolespændingen er 230V AC for begge frekvenser. Tilslutning for både styrekreds og hovedstrømkreds sker via skrueforbindelse, hvilket sikrer en sikker og stabil installation. Starteren har 3 sluttende hovedkontakter og 1 brydende hjælpekontakt (NC), men ingen sluttende hjælpekontakter (NO) eller brydende hovedkontakter (NC). Det er vigtigt at bemærke, at denne variant er uden mekanisk spærring og leveres uden motorværn. Et passende motorværn fra Schneider Electrics LRD-serie skal vælges separat og dimensioneres til 0,58 x motorens fuldlaststrøm. Produktet har en kapslingsklasse på IP20 og måler 124 mm i højden, 143 mm i bredden og 143 mm i dybden. Den har en CO2-udledning på 2,31 kg under produktion og en samlet vægt på 1.589 kg.

• Effektiv stjerne/trekant-funktion for reduceret startstrøm ved opstart af motorer.
• Understøtter op til 30 starter pr. time for høj driftseffektivitet i krævende applikationer.
• Indbygget timerfunktion, justerbar op til 30 sekunder for præcis kontrol af opstartssekvensen.
• Sikker og robust tilslutning via skrueforbindelse for både styre- og hovedstrømkreds.
• Kompatibel med montageskinne for nem og hurtig installation i tavler.
• Komponenter fra Schneider Electric Tesys serie, der garanterer integration og ydeevne i tavlestyring og relæer.

Som en del af Schneider Electrics anerkendte Tesys produktserie er denne stjerne/trekant starter et bevis på producentens engagement i innovative og gennemsigtige løsninger. Med leverandørdata om CO2-udledning på 2,31 kg per produceret enhed demonstreres en bevidsthed om produktets livscyklus.

Spørgsmål: Er motorværn inkluderet med denne Y/D starter?

Denne Y/D starter leveres uden motorværn. Et passende motorværn fra Schneider Electrics LRD-serie skal vælges og købes separat. Det anbefales at dimensionere motorværnet til 0,58 x motorens fuldlaststrøm.

Spørgsmål: Har denne starter en mekanisk spærring?

Nej, denne variant af Y/D starter er uden mekanisk spærring (LAD9V2; LC1 D09 til D38A).

Spørgsmål: Hvad er timerens maksimale indstilling?

Timerfunktionen på denne stjerne/trekant starter kan indstilles op til 30 sekunder.
