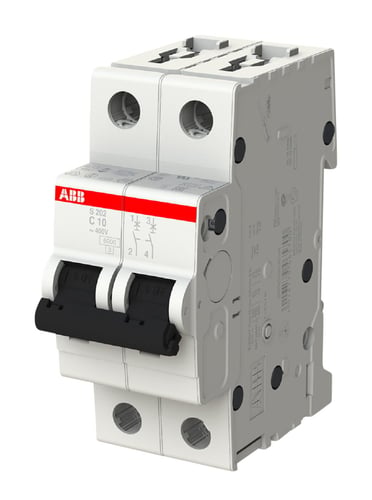

ABB Automatsikring S202-C10, 2-polet, C, 10A, 6kA, 230/400V AC

Denne ABB automatsikring S202-C10 er en 2-polet automatsikring med en mærkestrøm på 10A og C-karakteristik, ideel til beskyttelse af elektriske installationer mod overbelastning og kortslutning. Den er designet til at fungere effektivt i både bolig- og erhvervsbygninger, hvor der er behov for en pålidelig afbrydelse ved fejl. Med dens brydeevne på 6kA iht. EN60898 og 10kA iht. IEC60947-2 ved 400V, sikrer den høj sikkerhed og driftssikkerhed i dit elsystem. Den er velegnet til kredsløb med udstyr, der har højere startstrømme, såsom motorer eller lysstofrør, og er en del af kategorien automatsikringer (MCB).

Tekniske specifikationer og funktioner

Denne automatsikring fra ABB er en del af den anerkendte S200-serie og er designet til at imødekomme strenge sikkerhedsstandarder for brydere og koblingsmateriel. Den har en mærkestrøm på 10A og kan håndtere mærkespændinger på 230/400V AC samt 60V DC per pol, med en minimumsspænding på 12V AC/DC. Med sin C-karakteristik er den velegnet til applikationer med højere startstrømme. Sikringen er 2-polet og har en modul-bredde på 2, med en indbygningsdybde på 69 millimeter. Brydeevnen er 6kA iht. EN 60898 ved 400V og 10kA iht. IEC 60947-2 ved 400V, hvilket sikrer en robust beskyttelse. Den understøtter et tilslutningstværsnit for entrådede ledere fra 0.75 til 35 kvadratmillimeter og flertrådede ledere fra 0.75 til 25 kvadratmillimeter. Effekttabet er 4.2W, og den opererer i et omgivelsestemperaturområde fra minus 25 til plus 55 grader Celsius. Kapslingsklassen er IP20, og den har en energibegrænsningsklasse på 3.

• 2-polet design med C-karakteristik for optimal beskyttelse af kredsløb med højere startstrømme.
• Høj brydeevne på 6kA iht. EN60898 og 10kA iht. IEC60947-2 ved 400V for forbedret sikkerhed.
• Kompatibel med både AC (230/400V) og DC (60V per pol) installationer.
• Robust konstruktion fra ABB S200-serien med en kapslingsklasse på IP20.
• Fleksibel ledertilslutning, der understøtter entrådede ledere op til 35 kvadratmillimeter og flertrådede ledere op til 25 kvadratmillimeter.
• Mulighed for udvidelse for øget fleksibilitet i installationen.

Denne automatsikring er produceret af ABB, en global leder inden for elektriske produkter, og er en del af den velkendte S200 produktserie. Den opfylder de krævede standarder for brydeevne, herunder EN 60898 og IEC 60947-2, hvilket understreger dens pålidelighed og ydeevne i kritiske situationer.

Spørgsmål: Hvad betyder C-karakteristik for denne automatsikring?
C-karakteristikken indikerer, at sikringen udløser ved en strøm, der er 5-10 gange højere end dens mærkestrøm på 10A. Dette gør den ideel til beskyttelse af kredsløb, der forsyner udstyr med højere startstrømme, såsom motorer eller visse typer belysning, uden at udløse unødvendigt.

Spørgsmål: Hvad er forskellen på brydeevne ICN og ICU?
ICN (nominel kortslutningsbrydeevne) på 6kA iht. EN 60898 er den kortslutningsstrøm, som sikringen kan afbryde sikkert og stadig være funktionsdygtig. ICU (ultimativ kortslutningsbrydeevne) på 10kA iht. IEC 60947-2 angiver den maksimale kortslutningsstrøm, sikringen kan afbryde uden at udgøre en sikkerhedsrisiko, selvom den derefter kan være beskadiget og skal udskiftes.

Spørgsmål: Hvilke ledertværsnit kan tilsluttes denne automatsikring?
Denne automatsikring kan tilsluttes entrådede ledere med et tværsnit fra 0.75 kvadratmillimeter til 35 kvadratmillimeter. For flertrådede ledere understøtter den tværsnit fra 0.75 kvadratmillimeter til 25 kvadratmillimeter, hvilket giver fleksibilitet i installationen.
