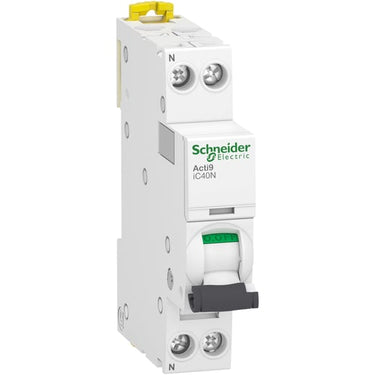

Schneider Electric Acti9 iC40 1P+N 16A 230V C 6/10kA 1 modul

Denne Acti9 automatsikring fra Schneider Electric er en 1P + N automatsikring med en mærkestrøm på 16A og en mærkespænding på 230V. Den er designet til effektivt at beskytte elektriske kredsløb mod skadelige kortslutningsstrømme og overbelastningsstrømme, hvilket sikrer optimal driftssikkerhed i dine installationer. Som en essentiel del af moderne sikringer og elektriske installationer er denne C-karakteristik automatsikring en pålidelig løsning for både bolig- og erhvervsapplikationer.

Tekniske specifikationer for acti9 ic40 automatsikringen

Acti9 iC40 automatsikringen er en kompakt enhed, der måler 18 mm i bredden, 92 mm i længden og 75 mm i højden med en indbygningsdybde på 44 mm og en modul-bredde på 1. Den har en 1-polet plus N konfiguration med i alt 2 poler og en C-udløserkarakteristik. Den nominelle mærkestrøm er 16A ved en mærkespænding på 230V (AC), med en frekvens på 50 - 60 Hz. Kortslutningsbrydeevnen er 6 kA i henhold til EN 60898 ved 230V og 10 kA i henhold til IEC 60947-2 ved 230V. Automatsikringen har en nominelt isolationsspænding (Ui) på 400V og en nominel mærkespænding (Uimp) på 4 kV. Den kan håndtere et ledertværsnit på 1 - 16 mm2 for entrådet kabel og 1 - 10 mm2 for flertrådet kabel, tilsluttet via en enkelt terminalklemme. Terminalen har en kapslingsklasse på IP20, hvilket beskytter mod kontakt med strømførende kabler, når skruen er fastspændt. Effekttabet er 2.9 W, og den har en energibegrænsningsklasse 3. Produktet er designet til at fungere i et omgivelsestemperaturområde fra minus 25 til 70 grader Celsius og har en forureningsgrad på 3 samt overspændingskategori 3. Mulighed for udvidelse er til stede, og parallel omkobling af N-neutral er mulig.

• Effektiv beskyttelse mod kortslutningsstrømme og overbelastningsstrømme, der sikrer kredsløbets integritet.
• Kompakt 1P plus N design med en modul-bredde på 1 (18 mm), hvilket sparer plads i eltavlen.
• C-udløserkarakteristik og en mærkestrøm på 16A ved 230V, egnet til en bred vifte af applikationer.
• Høj kortslutningsbrydeevne på 6/10 kA, der opfylder internationale standarder (IEC/EN 60898-1 og IEC/EN 60947-2).
• Nem og hurtig montering/afmontering takket være tydelig gul markering i top og bund.
• Forbedret sikkerhed med IP20-terminal, der beskytter mod utilsigtet kontakt med strømførende dele.

Denne Acti9 automatsikring fra Schneider Electric er produceret i overensstemmelse med de strenge IEC/EN 60898-1 og IEC/EN 60947-2 standarder, hvilket garanterer produktets ydeevne og sikkerhed. Med en estimeret CO2-udledning på 0,82 kg under produktionen (EPD) afspejler den også en bevidsthed om miljøpåvirkning.

Spørgsmål: Hvad betyder 1P plus N for denne automatsikring?
Denne automatsikring har 1 beskyttet pol samt en neutral (N) pol, hvilket betyder, at den afbryder fasen (P) ved fejl, mens neutrallederen også føres igennem sikringen. I alt har den 2 poler.

Spørgsmål: Hvilken kortslutningsbrydeevne har denne Acti9 automatsikring?
Automatsikringen har en kortslutningsbrydeevne på 6 kA i henhold til EN 60898 ved 230V og 10 kA i henhold til IEC 60947-2 ved 230V.

Spørgsmål: Hvad er formålet med C-karakteristikken?
C-karakteristikken indikerer, at automatsikringen udløser ved 5 til 10 gange dens nominelle strøm (In) ved kortslutning. Dette gør den velegnet til generelle applikationer med moderat startstrøm, for eksempel i boliginstallationer.
