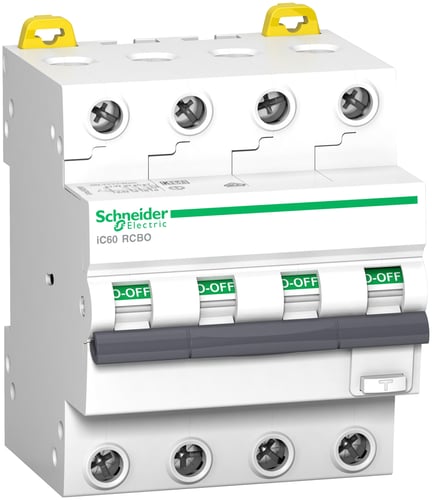

Schneider Electric Acti9 iC60 kombi 4P 32A 415V 30mA kl. A

Acti9 iC60 kombiafbryderen fra Schneider Electric er en avanceret RCBO (Residual Current Breaker with Overcurrent protection), der effektivt kombinerer funktionerne fra en automatsikring og en fejlstrømsafbryder i én kompakt enhed. Denne løsning er designet til at spare plads i eltavlen, samtidig med at den leverer optimal beskyttelse af mennesker, installationer og elektriske apparater. Kombiafbryderen beskytter mod en række farer, herunder overstrømme, isoleringsfejl, elektrisk stød ved direkte og indirekte kontakt, transienter og brandfare.

Tekniske specifikationer og funktioner

Denne klasse A kombiafbryder er en 4-polet enhed med C-karakteristik, mærket til 32A ved 400V AC drift. Den nominelle fejlstrøm er 30mA (0,03A), og den har en kortslutningsbrydeevne på 6kA i henhold til EN 61009-1 og IEC 60947-2. Som en Type A fejlstrømsafbryder beskytter den mod både vekselstrøms- og pulserende jævnstrømsfejlstrømme. Enheden kan operere i et omgivelsestemperaturområde fra -25 til 40 grader Celsius. Med en modul-bredde på 4 (svarende til 72 mm) og en indbygningsdybde på 45 mm, er den kompakt og nem at installere. Den understøtter et maksimalt ledertværsnit for entrådede ledere på 35 mm2 og for flertrådede ledere på 25 mm2. Kombiafbryderen har en energibegrænsningsklasse 1, en forureningsgrad 2 og et effekttab på 9,3W. Den lever op til standarderne IEC 61009-2-1 samt EN/IEC 60947-2 og er udstyret med en testknap på fronten for nem funktionskontrol. Den nominelle isolationsspænding Ui er 500V, og den nominelle mærkespænding Uimp er 4kV.

• Kombinerer automatsikring og fejlstrømsafbryder i én enhed for pladsbesparelse i tavlen.
• Effektiv beskyttelse mod overstrømme, isoleringsfejl, elektrisk stød, transienter og brandfare.
• 4-polet konstruktion med 32A mærkestrøm, 30mA fejlstrømsfølsomhed og 6kA kortslutningsbrydeevne.
• Klasse A fejlstrømstype med C-karakteristik for alsidig anvendelse.
• Integreret testknap på fronten for nem og hurtig funktionskontrol.
• Overholder internationale standarder som IEC 61009-2-1 og EN/IEC 60947-2.

Acti9 iC60 kombiafbryderen er en del af Schneider Electrics anerkendte Acti9 produktserie, hvilket garanterer et produkt udviklet med fokus på sikkerhed og overensstemmelse med de strengeste standarder. Med en dokumenteret CO2-udledning på 2,45 kg (EPD) bidrager dette produkt også til mere bæredygtige installationer.

Spørgsmål: Hvad er fordelen ved en kombiafbryder?
En kombiafbryder som Acti9 iC60 forener automatsikring og fejlstrømsafbryder i én kompakt enhed, hvilket sparer plads i eltavlen og forenkler installationen, samtidig med at den giver omfattende beskyttelse.

Spørgsmål: Hvilken type fejlstrøm beskytter denne Acti9 iC60 kombiafbryder mod?
Denne Acti9 iC60 kombiafbryder er af Type A (Fejlstrømstype: A), hvilket betyder, at den beskytter mod både vekselstrøms- og pulserende jævnstrømsfejlstrømme.

Spørgsmål: Hvad betyder C-karakteristik for denne kombiafbryder?
C-karakteristik (Udløserkarakteristik: C) indikerer, at kombiafbryderen udløser ved en kortslutningsstrøm på 5 til 10 gange dens mærkestrøm (In), hvilket gør den velegnet til almindelige belastninger med moderate startstrømme.
