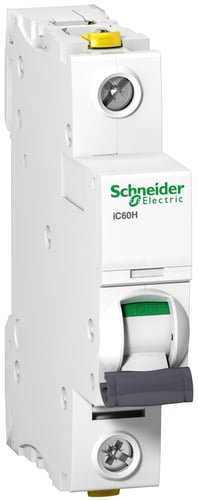

Schneider Electric Acti9 iC60H 1P 10A B 230V dobbelt terminal

Introduktion til Acti9 iC60H 1P 10A dobbelt terminal B-karakteristik 10/16kA 230V, en robust automatsikring fra Schneider Electric's anerkendte Acti9-serie. Denne automatsikring med en modulbredde på 1 (18mm) er designet til effektiv beskyttelse af elektriske kredsløb mod kortslutningsstrømme og overbelastningsstrømme. Den er ideel til brug i både AC og DC installationer med en mærkespænding på 230V og en mærkestrøm på 10A, hvilket gør den til en essentiel komponent inden for moderne el-installationer og sikringssystemer. Som en del af kategorien automatsikringer (MCB) og brydere og koblingsmateriel, leverer den pålidelig performance for sikkerhed og driftssikkerhed.

Avancerede funktioner og tekniske specifikationer

Denne Acti9 iC60H automatsikring er udstyret med dobbelte terminalklemmer og overholder flere standarder, herunder egnethed til industriel isolering ifølge IEC/EN 60947-2-standarden. Med en udløserkarakteristik B og en brydeevne ICN EN 60898 på 10kA ved 230V samt en brydeevne Icu IEC 60947-2 på 15kA ved 230V, sikrer den pålidelig beskyttelse. Den nominelle isolationsspænding Ui er 500V og overspændingskategorien er 4, med en nominel mærkespænding (Uimp) på 6kV. Automatsikringen har et effekttab på 2.3W og kan håndtere ledertværsnit fra 1 til 25mm2 for entrådet og 1 til 16mm2 for flertrådet kabel. Den opererer inden for et bredt omgivelsestemperaturområde fra minus 35 til 70 grader Celsius og har en kapslingsklasse på IP20. Produktet vejer 0.118 kg og har en indbygningsdybde på 44.5 mm. Frekvensen er 50-60 Hz, og den har 1 beskyttet pol samt 1 pol totalt.

• Beskyttelse af kredsløbet mod kortslutnings- og overbelastningsstrømme.
• Egnethed til industriel isolering ifølge IEC/EN 60947-2-standarden.
• Udkobling ved fejl indikeres af en rød mekanisk indikatorfane (Vigi-Trip).
• Dobbelte terminalklemmer for fleksibel og sikker tilslutning.
• B-karakteristik med høj brydeevne på 10/15kA ved 230V.
• Bredt driftstemperaturområde fra minus 35 til 70 grader Celsius.

Produceret af Schneider Electric, en global leder inden for energistyring, garanterer denne Acti9 automatsikring en høj standard af sikkerhed og ydeevne. Med en energibegrænsningsklasse på 3 og en forureningsgrad på 3, afspejler den en forpligtelse til både effektivitet og miljøansvar, understøttet af en EPD-værdi på 0,82 kg CO2 i produktionen. Muligheden for udvidelse vidner om fleksibilitet i installationen, hvilket gør den til et fremtidssikret valg for sikringer.

Spørgsmål: Hvad er hovedfunktionen af Acti9 iC60H automatsikringen?
Acti9 iC60H automatsikringen er primært designet til at beskytte elektriske kredsløb mod skader forårsaget af både kortslutningsstrømme og overbelastningsstrømme. Den er også egnet til industriel isolering i henhold til IEC/EN 60947-2-standarden.

Spørgsmål: Hvilke brydeevner har denne automatsikring?
Denne automatsikring har en brydeevne (ICN EN 60898) på 10kA ved 230V og en brydeevne (Icu IEC 60947-2) på 15kA ved 230V, hvilket sikrer robust beskyttelse under fejlforhold.

Spørgsmål: Hvad er udløserkarakteristikken og den nominelle mærkestrøm?
Acti9 iC60H har en B-udløserkarakteristik og en nominel mærkestrøm på 10A. Den er beregnet til en mærkespænding på 230V og understøtter både AC og DC spændingstyper.
