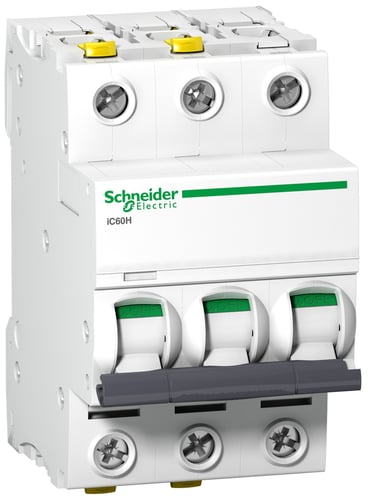

Schneider Electric Acti9 iC60H 3P 40A C 230V Automatsikring

Den Acti9 iC60H 3P 40A dobbelt terminal C-karakteristik 10/16kA 230V er en robust automatsikring fra Schneider Electric, designet til at levere pålidelig beskyttelse i elektriske installationer. Denne model, med en bredde på 54mm, er en essentiel komponent inden for både brydere og koblingsmateriel samt automatsikringer (MCB). Den er ideel til anvendelse i industrielle miljøer, hvor kredsløbssikkerhed mod kortslutningsstrømme og overbelastningsstrømme er afgørende for at opretholde en stabil og sikker drift. Med dens C-udløserkarakteristik er den velegnet til generel beskyttelse af kabler og ledninger samt udstyr med moderate startstrømme, hvilket sikrer effektiv sikring af dine elektriske systemer.

Avancerede funktioner og tekniske specifikationer

Denne Acti9 iC60H automatsikring fra Schneider Electric er en 3-polet enhed med 3 beskyttede poler, der håndterer en mærkestrøm på 40A. Den er designet til at fungere med både AC/DC spændingstyper og har en mærkespænding på 400V samt en nominel isolationsspænding (Ui) på 500V. Brydeevnen er imponerende, med en ICN EN 60898 på 10kA ved både 230V og 400V, og en Icu IEC 60947-2 på 30kA ved 230V og 15kA ved 400V. Automatsikringen har en energibegrænsningsklasse 3 og et effekttab på 3.6W. Den er klassificeret med overspændingskategori 4 og en nominel mærkespænding (Uimp) på 6kV. Med en kapslingsklasse på IP20 og en forureningsgrad på 3, er den robust over for almindelige driftsforhold. Den kan installeres i et temperaturområde fra -35 til 70 grader Celsius og har en modul-bredde på 3. Den maksimale ledertværsnit for entrådet installation er 1 til 35 kvadratmillimeter, og for flertrådet er det 1 til 25 kvadratmillimeter. Indbygningsdybden er 44.5mm. Produktet vejer 0.37 kg og måler 88 mm i længden, 74 mm i bredden og 55 mm i højden.

• Beskyttelse mod kortslutningsstrømme for optimal kredsløbssikkerhed.
• Effektiv beskyttelse mod overbelastningsstrømme, der forlænger udstyrets levetid.
• Egnethed til industriel isolering i henhold til IEC/EN 60947-2-standarden.
• Visuel indikation af fejludkobling via en rød Vigi-Trip fane på frontpanelet.
• Dobbelt terminalklemmer for fleksibel og sikker tilslutning.
• Mulighed for udvidelse for øget funktionalitet og tilpasning.

Denne Acti9 iC60H automatsikring er produceret af Schneider Electric, en global leder inden for energistyring og automation, hvilket garanterer et produkt udviklet med fokus på holdbarhed og ydeevne i henhold til strenge industristandarder.

Spørgsmål: Hvilke typer strøm kan Acti9 iC60H automatsikringen håndtere?
Den er designet til at håndtere både AC (vekselstrøm) og DC (jævnstrøm) spændingstyper, hvilket giver bred anvendelsesfleksibilitet.

Spørgsmål: Hvad betyder C-udløserkarakteristik?
C-udløserkarakteristikken indikerer, at automatsikringen udløser ved 5-10 gange dens mærkestrøm, hvilket gør den velegnet til generel beskyttelse af kredsløb og udstyr med moderate startstrømme.

Spørgsmål: Hvordan indikerer automatsikringen en fejludkobling?
En rød mekanisk indikatorfane, kendt som Vigi-Trip, bliver synlig på kortslutningsudløserens frontpanel, når der sker en udkobling på grund af en fejl.
