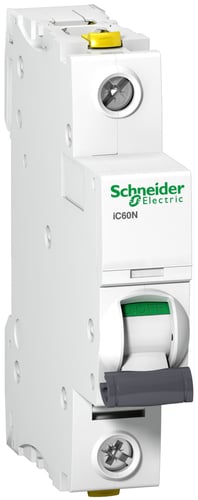

Schneider Electric Acti9 iC60N 1P 4A B 6/10kA 230V 18mm

Denne Acti9 iC60N automatsikring fra Schneider Electric er en robust løsning designet til effektiv beskyttelse af elektriske kredsløb. Med dens dobbelte terminalklemmer tilbyder denne kortslutningsudløser pålidelig sikring mod både kortslutnings- og overbelastningsstrømme i installationer, hvor en B-karakteristik er påkrævet. Den er velegnet til en bred vifte af applikationer og er en essentiel komponent inden for moderne sikrings- og koblingsmateriel.

Tekniske specifikationer og fordele

Denne 1-polede automatsikring fra Schneider Electric, med en mærkestrøm på 4 A og en mærkespænding på 230 V, er designet til at fungere med frekvenser mellem 50 og 60 Hz. Den har en B-udløserkarakteristik og en imponerende brydeevne på 6 kA ifølge EN 60898 ved 230V, samt 50 kA ifølge IEC 60947-2 ved 230V. Med en energibegrænsningsklasse 3 og en nominelt mærkespænding (Uimp) på 6 kV, sikrer den en høj grad af beskyttelse. Den er klassificeret med en forureningsgrad 3 og en overspændingskategori 4, hvilket understreger dens robusthed. Produktet understøtter både AC og DC spændingstyper og kan monteres i miljøer med omgivelsestemperaturer fra minus 35 til 70 grader Celsius. Den kompakte modulbredde på 1 (svarende til 18mm) og en indbygningsdybde på 44,5 mm gør den nem at integrere i eltavler. Den har et effekttab på 2,4 W og tilbyder mulighed for udvidelse. Maksimalt ledertværsnit for entrådet er 1 til 25 kvadratmillimeter og for flertrådet er 1 til 16 kvadratmillimeter. Kapslingsklassen er IP20, og produktets vægt er 0,113 kg.

• Effektiv beskyttelse mod både kortslutningsstrømme og overbelastningsstrømme.
• Egnethed til industriel isolering i henhold til IEC/EN 60947-2-standarden.
• Udkobling ved fejl indikeres tydeligt af en rød mekanisk indikatorfane (Vigi-Trip) på frontpanelet.
• Fleksibel anvendelse med dobbelte terminalklemmer og understøttelse af AC/DC spændingstyper.
• Robust design med en kapslingsklasse IP20 og et bredt omgivelsestemperaturområde fra minus 35 til 70 grader Celsius.
• Høj brydeevne på 6 kA (EN 60898) og 50 kA (IEC 60947-2) ved 230V for øget sikkerhed.

Som en del af den anerkendte Acti9-serie fra Schneider Electric, er denne automatsikring udviklet med fokus på at overholde gældende standarder, herunder IEC/EN 60947-2 for industriel isolering. Dette sikrer en pålidelig og sikker drift i krævende industrielle såvel som kommercielle miljøer.

Spørgsmål: Hvad betyder B-karakteristik for denne automatsikring?
B-karakteristikken indikerer, at sikringen udkobler ved 3-5 gange den nominelle mærkestrøm. Dette gør den ideel til beskyttelse af almindelige kredsløb med resistive eller let induktive belastninger, hvor der ikke forventes store startstrømme, som for eksempel belysning og stikkontakter.

Spørgsmål: Hvad er fordelen ved dobbelte terminalklemmer?
De dobbelte terminalklemmer giver øget fleksibilitet og brugervenlighed under installationen. De muliggør tilslutning af to ledere til samme terminal eller en nemmere og mere sikker forbindelse, især i installationer med flere strømkredse eller behov for sløjfeudtag.

Spørgsmål: Kan denne automatsikring anvendes i både AC- og DC-systemer?
Ja, denne Acti9 iC60N automatsikring er specificeret til at håndtere både AC (vekselstrøm) og DC (jævnstrøm) spændingstyper, hvilket gør den alsidig til forskellige elektriske installationer.
