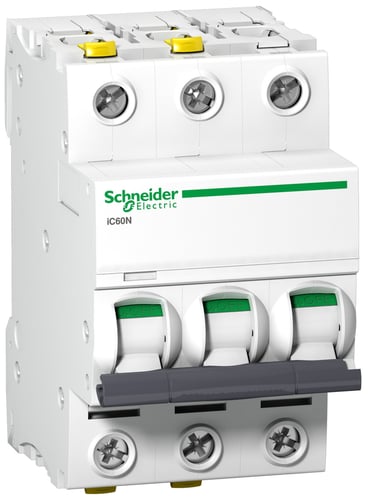

Schneider Electric Acti9 iC60N MCB 3P 10A D 400V dobbelt

Denne Acti9 iC60N automatsikring fra Schneider Electric er en robust 3-polet løsning designet til effektiv beskyttelse af elektriske kredsløb. Med en mærkestrøm på 10A og D-karakteristik er den velegnet til applikationer, der kræver en højere udkoblingsstrøm for at undgå uønskede udkoblinger ved kortvarige strømspidser. Den er ideel til både kommercielle og industrielle installationer, hvor pålidelig beskyttelse mod kortslutnings- og overbelastningsstrømme er afgørende, samtidig med at den lever op til standarder for industriel isolering. Produktet, der tilhører kategorien automatsikringer (MCB), er udstyret med dobbelte terminalklemmer for en sikker og fleksibel tilslutning.

Effektiv kredsløbsbeskyttelse med Acti9 iC60N

Denne Schneider Electric Acti9 iC60N automatsikring er konstrueret med en robust modul-bredde på 3, hvilket svarer til en bredde på 54mm, og en indbygningsdybde på 44.5 mm. Den er designet til at fungere effektivt i et bredt temperaturområde fra minus 35 til 70 grader Celsius og har en forureningsgrad på 3. Med en nominel isolationsspænding Ui på 500V og en overspændingskategori på 4 sikres høj sikkerhed. Automatsikringen har en mærkestrøm på 10A og er velegnet til både AC og DC spændingstyper med en frekvens på 50-60 Hz. Den tilbyder en brydeevne Icu ifølge IEC 60947-2 på 20 kA ved 230V og 10 kA ved 400V, samt en brydeevne ICN ifølge EN 60898 på 6 kA ved både 230V og 400V, hvilket placerer den i energibegrænsningsklasse 3. Tilslutningen understøtter et maksimalt ledertværsnit på 1 til 25 mm2 for entrådet leder og 1 til 16 mm2 for flertrådet leder. Med et effekttab på kun 2.3W bidrager den til energieffektivitet i installationen. Produktet vejer 0.334 kg og måler 89 mm i længden, 74 mm i bredden og 55 mm i højden. Kapslingsklasse (IP) er IP20.

• Dobbelte terminalklemmer for fleksibel og sikker tilslutning.
• Effektiv beskyttelse mod både kortslutningsstrømme og overbelastningsstrømme.
• Egnethed til industriel isolering i henhold til IEC/EN 60947-2-standarden.
• Udkobling ved fejl indikeres tydeligt af en rød mekanisk indikatorfane (Vigi-Trip) på frontpanelet.
• Robust D-karakteristik, ideel til kredsløb med høje kortvarige strømspidser.
• Høj brydeevne på op til 20 kA ved 230V (Icu IEC 60947-2), sikrer pålidelig afbrydelse.

Som en del af Schneider Electrics anerkendte Acti9 produktserie er denne automatsikring bygget til at overholde strenge internationale standarder som IEC/EN 60947-2 og EN 60898, hvilket garanterer en sikker og stabil drift i professionelle installationer.

Spørgsmål: Hvad betyder D-karakteristik for denne automatsikring?
D-karakteristikken indikerer, at automatsikringen udkobler ved en strøm på 10-20 gange dens mærkestrøm (10A), hvilket gør den velegnet til kredsløb med induktive belastninger eller høje startstrømme, som for eksempel motorer eller transformere.

Spørgsmål: Hvad er formålet med Vigi-Trip indikatoren?
Vigi-Trip er en rød mekanisk indikatorfane på frontpanelet, der tydeligt viser, når automatsikringen har udkoblet på grund af en fejl, såsom en kortslutning eller overbelastning. Dette gør fejlfinding hurtigere og mere intuitiv.

Spørgsmål: Kan denne automatsikring anvendes i både AC- og DC-installationer?
Ja, Acti9 iC60N automatsikringen er designet til at fungere med både AC (vekselstrøm) og DC (jævnstrøm) spændingstyper, hvilket giver stor fleksibilitet i anvendelsesmulighederne.
