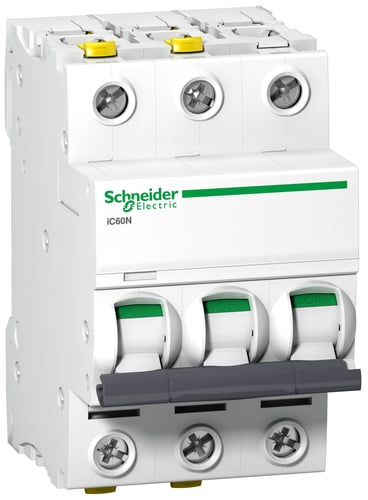

Schneider Electric Acti9 iC60N Automatsikring 3P 20A D Dobb. term.

Acti9 iC60N 3P 20A Dobbelt terminal D-karakteristik er en avanceret automatsikring fra Schneider Electric, designet til at beskytte elektriske kredsløb mod skadelige kortslutningsstrømme og overbelastningsstrømme. Denne automatsikring med dobbelte terminalklemmer er velegnet til en bred vifte af applikationer, fra industrielle installationer til kommercielle og boligmæssige miljøer, hvor pålidelig beskyttelse af ledningsnet og tilsluttet udstyr er afgørende. Med sin D-karakteristik er den særligt egnet til kredsløb med høje startstrømme, såsom motorer og transformere, hvilket sikrer en stabil drift uden unødige udkoblinger.

Avanceret beskyttelse og tekniske specifikationer

Denne Schneider Electric Acti9 iC60N automatsikring har en mærkestrøm på 20 ampere og en mærkespænding på 400 volt, men understøtter drift ved 230V og 400V AC/DC. Den har en imponerende brydeevne på 6 kA i henhold til EN 60898 ved både 230V og 400V, samt 20 kA IEC 60947-2 ved 230V og 10 kA ved 400V. Med en modulbredde på 3 moduler og en indbygningsdybde på 44,5 millimeter passer den nemt ind i standardtavler. Produktet er designet til en frekvens på 50-60 Hz og har en nominel isolationsspænding Ui på 500 volt, samt en overspændingskategori på 4. Den tåler omgivelsestemperaturer fra minus 35 til 70 grader Celsius under drift og har en kapslingsklasse på IP20. Maksimal ledertværsnit for entrådet kabel er 1-25 mm2 og for flertrådet kabel er 1-16 mm2. Automatsikringen har et effekttab på 2,4 watt og en energibegrænsningsklasse 3, hvilket sikrer effektiv beskyttelse. Dens egnethed til industriel isolering er bekræftet i henhold til IEC/EN 60947-2-standarden, og den har en forureningsgrad på 3.

• Beskyttelse af kredsløbet mod kortslutningsstrømme.
• Beskyttelse af kredsløbet mod overbelastningsstrømme.
• Egnethed til industriel isolering ifølge IEC/EN 60947-2-standarden.
• Udkobling ved fejl indikeres af en rød mekanisk indikatorfane (Vigi-Trip) på frontpanelet.
• Dobbelt terminalklemmer for fleksibel og sikker tilslutning.
• D-udløserkarakteristik, ideel til kredsløb med høje startstrømme.

Som en del af Schneider Electrics anerkendte Acti9-produktserie er denne automatsikring et udtryk for mangeårig ekspertise inden for elektrisk sikkerhed. Med en dokumenteret CO2-udledning på 2,45 kg (EPD) under produktionen, afspejler den også en bevidsthed om miljøpåvirkning. Dette produkt er designet til at opfylde strenge internationale standarder og tilbyder mulighed for udvidelse for fremtidige behov.

Spørgsmål: Hvad betyder D-udløserkarakteristik for denne automatsikring?
D-udløserkarakteristikken indikerer, at automatsikringen er designet til at udløse ved en kortslutningsstrøm, der er 10-20 gange mærkestrømmen. Dette gør den ideel til beskyttelse af kredsløb med store startstrømme, som f.eks. motorer, transformere og visse typer belysning, hvor en C-karakteristik ville udløse for tidligt.

Spørgsmål: Kan denne Acti9 iC60N automatsikring anvendes i både AC- og DC-systemer?
Ja, ifølge produktspecifikationerne er denne automatsikring egnet til brug i både AC (alternating current) og DC (direct current) systemer, hvilket giver fleksibilitet i installationen.

Spørgsmål: Hvilken kapslingsklasse har produktet, og hvad betyder det?
Produktet har en kapslingsklasse på IP20. Dette betyder, at det er beskyttet mod faste genstande større end 12,5 mm (f.eks. fingre), men det tilbyder ingen beskyttelse mod vand. Det er derfor beregnet til installation i et beskyttet miljø, såsom en eltavle.
