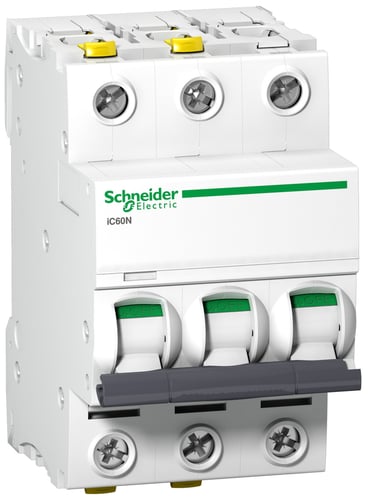

Schneider Electric Acti9 iC60N 3P 40A C 6/10kA dobbelt terminal

Den Acti9 iC60N 3P 40A automatisk sikring med C-karakteristik og dobbelte terminalklemmer er en essentiel komponent inden for moderne elektriske installationer. Som en del af Acti9-serien fra Schneider Electric er denne kortslutningsudløser designet til at beskytte kredsløb mod både kortslutningsstrømme og overbelastningsstrømme. Den er ideel til brug i diverse anvendelser, hvor pålidelig beskyttelse af elektriske installationer er afgørende. Med en mærkestrøm på 40A og en bredde på 54mm (svarende til 3 moduler) passer den perfekt ind i standard tavler og sikringsbokse. Denne type automatsikring er en central del af brydere og koblingsmateriel i både kommercielle og industrielle miljøer.

Avancerede funktioner og tekniske specifikationer

Denne Acti9 iC60N kortslutningsudløser overholder flere standarder, herunder IEC/EN 60947-2, hvilket sikrer egnethed til industriel isolering. Den har en mærkestrøm på 40A og en udløserkarakteristik af typen C. Produktet er designet med 3 beskyttede poler og et totalt antal poler på 3, med spændingstypen AC/DC, hvilket giver fleksibilitet i anvendelsen. Den nominelle isolationsspænding Ui er 500V, og den nominelle mærkespænding Uimp er 6kV. Med en frekvens på 50-60 Hz og en forureningsgrad på 3 er den robust under forskellige driftsforhold. Brydeevnen ICN EN 60898 er 6 kA ved både 230V og 400V, mens brydeevnen Icu IEC 60947-2 er 20 kA ved 230V og 10 kA ved 400V, placerende den i energibegrænsningsklasse 3. Produktet har en indbygningsdybde på 44.5 mm, en længde på 91 mm, bredde på 74 mm og højde på 55 mm, med en vægt på 0.371 kg. Den understøtter et maksimalt ledertværsnit for entrådet kabel på 1-35 mm2 og for flertrådet kabel på 1-25 mm2. Kapslingsklassen er IP20, og den kan anvendes i omgivelsestemperaturer fra -35 til 70 grader Celsius. Effekttabet er 3.6W, og overspændingskategorien er 4. Produktet har en modul-bredde på 3 og tilbyder mulighed for udvidelse.

• Omfattende beskyttelse mod kortslutningsstrømme for at sikre kredsløbets integritet.
• Effektiv beskyttelse mod overbelastningsstrømme, der forhindrer skader på udstyr og ledninger.
• Egnethed til industriel isolering i henhold til IEC/EN 60947-2-standarden, hvilket bekræfter høj sikkerhed og ydeevne.
• Visuel indikation af fejludkobling via en rød mekanisk Vigi-Trip fane på frontpanelet for hurtig fejlfinding.
• Fleksibel tilslutning med dobbelte terminalklemmer, der forenkler installationen.
• Bredt driftstemperaturområde fra -35 til 70 grader Celsius, hvilket sikrer pålidelighed under varierende forhold.

Som en del af den anerkendte Acti9 produktserie fra Schneider Electric, er denne automatsikring et udtryk for producentens engagement i sikkerhed og innovation. Med en dokumenteret CO2-udledning på 2,56 kg (EPD) for produktionen, afspejler produktet også et hensyn til miljøet.

Spørgsmål: Hvilken mærkestrøm har Acti9 iC60N 3P automatsikringen?
Svar: Denne automatsikring har en mærkestrøm på 40A.

Spørgsmål: Hvad er udløserkarakteristikken for denne Acti9 iC60N?
Svar: Udløserkarakteristikken er C.

Spørgsmål: Hvad er det maksimale ledertværsnit for tilslutning?
Svar: For entrådet kabel er det maksimale ledertværsnit 1-35 mm2, og for flertrådet kabel er det 1-25 mm2.
