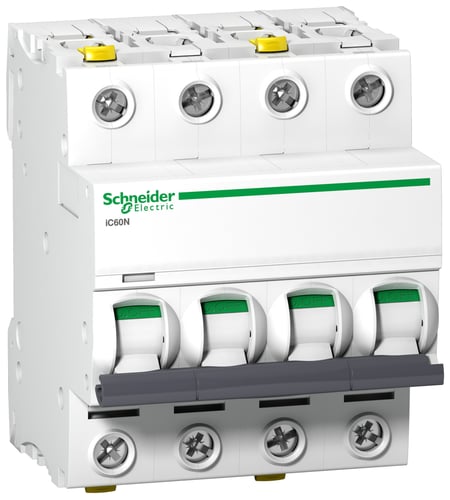

Schneider Electric Acti9 iC60N automatsikring 4P 32A D 6kA 400V

Acti9 iC60N 4P 32A med dobbelt terminal og D-karakteristik er en avanceret kortslutningsudløser fra Schneider Electric, designet til robust beskyttelse af elektriske kredsløb. Denne automatsikring kombinerer flere essentielle funktioner for at sikre optimal driftssikkerhed i både kommercielle og industrielle installationer. Den beskytter effektivt mod kortslutningsstrømme og overbelastningsstrømme og er velegnet til industriel isolering i henhold til IEC/EN 60947-2-standarden. En rød mekanisk indikatorfane (Vigi-Trip) på frontpanelet signalerer tydeligt, når der er sket en udkobling ved fejl, hvilket forenkler fejlfinding. Den er en essentiel komponent inden for sikringer og brydere for at opretholde et sikkert elektrisk miljø.

Avancerede funktioner for optimal kredsløbsbeskyttelse

Denne 4-polede automatsikring fra Schneider Electric er en del af den anerkendte Acti9-serie og er designet til at håndtere en mærkestrøm på 32A. Den understøtter en mærkespænding på 400V og er kompatibel med både AC og DC spændingstyper, hvilket giver fleksibilitet i anvendelsen. Med en nominel isolationsspænding (Ui) på 500V og overspændingskategori 4, sikrer den høj sikkerhed. Produktet har en D-udløserkarakteristik, der er velegnet til kredsløb med høje indkoblingsstrømme. Brydeevnen er imponerende med 20kA (Icu IEC 60947-2 ved 230V) og 10kA (Icu IEC 60947-2 ved 400V), samt 6kA (ICN EN 60898 ved 230V og 400V). Den har en energibegrænsningsklasse 3 og en forureningsgrad 3. Med en modulbredde på 4 og en indbygningsdybde på 44.5mm er den kompakt og passer ind i standard installationer. Den kan tilsluttes med ledertværsnit fra 1 til 35 kvadratmillimeter for entrådet og 1 til 25 kvadratmillimeter for flertrådet kabel. Driftstemperaturen spænder fra minus 35 til 70 grader Celsius, og kapslingsklassen er IP20. Produktet vejer 0.506 kg og har dimensionerne længde 91 mm, bredde 73 mm og højde 75 mm.

• Omfattende kredsløbsbeskyttelse mod både kortslutnings- og overbelastningsstrømme.
• Egnethed til industriel isolering i henhold til IEC/EN 60947-2-standarden, sikrende høj sikkerhed.
• Visuel indikation af fejludkobling via en rød mekanisk Vigi-Trip fane på frontpanelet.
• Fleksibel installation med dobbelte terminalklemmer, der understøtter både AC og DC spændingstyper.
• Høj brydeevne på op til 20kA ved 230V og D-karakteristik for håndtering af høje indkoblingsstrømme.
• Kompakt design med en modulbredde på 4 og mulighed for udvidelse.

Som en del af Schneider Electrics anerkendte Acti9-serie er denne automatsikring konstrueret til at opfylde strenge internationale standarder, herunder IEC/EN 60947-2 og EN 60898, hvilket garanterer en sikker og stabil drift i mange år frem.

Spørgsmål: Hvad er udløserkarakteristik D?
Udløserkarakteristik D betyder, at automatsikringen er designet til at udkoble ved en strøm, der er 10-20 gange dens mærkestrøm (32A). Dette gør den velegnet til kredsløb med høje indkoblingsstrømme, såsom motorer og transformere, hvor en kortvarig høj strøm er normal ved opstart.

Spørgsmål: Hvilken spændingstype understøtter denne automatsikring?
Denne automatsikring understøtter både AC og DC spændingstyper med en mærkespænding på 400V. Den har specificeret brydeevne ved både 230V og 400V, hvilket gør den alsidig til forskellige installationer.

Spørgsmål: Hvad betyder "dobbelt terminalklemme"?
"Dobbelte terminalklemmer" indikerer, at automatsikringen har to tilslutningspunkter pr. pol. Dette kan forenkle ledningsføring og giver øget fleksibilitet ved tilslutning af flere ledere eller busbars, hvilket sparer tid og plads i installationen.
