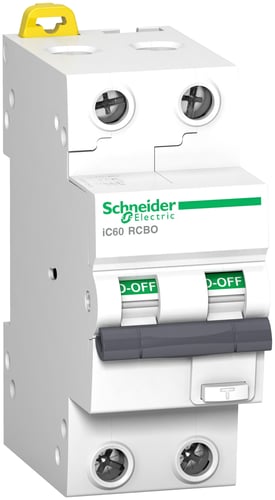

Schneider Electric Acti9 iC60 kombiafbryder 2P 16A 30mA C Type A

Denne Acti9 kombiafbryder iC60 2P 16A 30mA C 10kA klasse A fra Schneider Electric er en modulær RCD/HPFI afbryder, der effektivt kombinerer overstrømsbeskyttelse (MCB) med fejlstrømsbeskyttelse. Den er designet til at beskytte elektriske installationer mod både overbelastning og kortslutning samt farlige fejlstrømme i kredsløb. Med sin Type A fejlstrømstype er den velegnet til en bred vifte af applikationer, hvor der er behov for robust og pålidelig beskyttelse i kategorien brydere og koblingsmateriel samt sikringer.

Tekniske specifikationer og funktioner

Denne Acti9 kombiafbryder fra Schneider Electric er en 2-polet RCBO med 2 beskyttede poler. Den har en mærkestrøm på 16A og er designet til driftsspændinger fra 220VAC til 240VAC, med en mærkespænding på 230V ved en frekvens på 50 Hz. Brydeevnen er 10kA ifølge EN / IEC 61009-2-1 og 15kA henhold til EN / IEC 60947-2, hvilket placerer den i energibegrænsningsklasse 3. Fejlstrømsbeskyttelsen er af Type A med en nominel fejlstrøm på 0.03A (30mA) og en udløserkarakteristik C. Produktet er DIN-skinne monteret og har en modul-bredde på 2 samt en indbygningsdybde på 45 millimeter. Den nominelle isolationsspænding Ui er 500V, og den nominelle mærkespænding (Uimp) er 4kV. Kapslingsklassen er IP20 for isolerede terminaler, stigende til IP40, når den er installeret i et kabinet. Den kan håndtere ledertværsnit fra 1 til 35 kvadratmillimeter for entrådet kabel og 1 til 25 kvadratmillimeter for flertrådet kabel. Med en elektrisk holdenhed på op til 10000 cyklusser og en mekanisk holdenhed på op til 20000 cyklusser er holdbarheden sikret. Effekttabet er 4.9 Watt, og den fungerer i et omgivelsestemperaturområde fra minus 25 til 40 grader Celsius.

• Kombineret overstrøms- og fejlstrømsbeskyttelse i én modulær enhed.
• Effektiv beskyttelse mod fejlstrømme af Type A med en nominel fejlstrøm på 0.03A.
• Høj brydeevne på 10kA ifølge EN/IEC 61009-2-1 og 15kA ifølge EN/IEC 60947-2.
• Robust design med elektrisk holdenhed på 10000 cyklusser og mekanisk holdenhed på 20000 cyklusser.
• Nem installation på DIN-skinne og et kompakt design med 2 modul-bredde.
• Optimal ydeevne i et bredt driftstemperaturområde fra minus 25 til 40 grader Celsius.

Dette produkt overholder de internationale standarder EN / IEC 60947-2 og EN / IEC 61009-2-1, hvilket garanterer en sikker og reguleret drift. Med et CO2-aftryk på 2.45 kg CO2 per produkt (EPD) understøtter dette Schneider Electric produkt også miljøansvarlige valg.

Spørgsmål: Hvad er forskellen på de to angivne brydeevner?
Produktet har en brydeevne på 10kA ifølge EN / IEC 61009-2-1 og 15kA henhold til EN / IEC 60947-2. Dette afspejler produktets overensstemmelse med forskellige standarder for kortslutningsbeskyttelse, hvor hver standard specificerer testmetoder og krav.

Spørgsmål: Hvilken fejlstrømstype har denne kombiafbryder?
Denne kombiafbryder har fejlstrømstype A, hvilket betyder, at den er i stand til at detektere og afbryde både sinusformede vekselstrømsfejlstrømme og pulserende jævnstrømsfejlstrømme.

Spørgsmål: Hvordan installeres Acti9 kombiafbryderen?
Acti9 kombiafbryderen er designet til DIN-skinne montering, hvilket sikrer en nem og standardiseret installation i eltavler.
