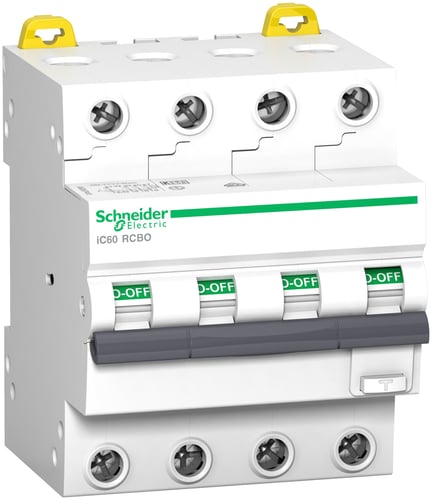

Schneider Electric Acti9 iC60 kombiafbryder 4P 13A 30mA C kl. A

Acti9 kombiafbryder iC60 4P 13A 30mA C 6kA klasse A er en modulær og pålidelig RCBO, der kombinerer fejlstrømsbeskyttelse (RCD/HPFI) med overstrømsbeskyttelse (MCB) i én enhed. Denne 4-polede kombiafbryder er ideel til at sikre elektriske installationer mod både kortslutninger, overbelastning og farlige fejlstrømme, hvilket gør den til en essentiel komponent inden for moderne brydere og koblingsmateriel.

Tekniske detaljer og specifikationer

Denne Acti9 iC60 RCBO fra Schneider Electric er en 4-polet afbryder med 4 beskyttede poler og en mærkestrøm på 13 A. Den er designet til driftsspænding på 400 V AC og en frekvens på 50 Hz. Afbryderen har en nominel fejlstrøm på 30 mA og tilbyder fejlstrømsbeskyttelse af type A. Brydeevnen er imponerende 6 kA ved 400 V AC, både ifølge EN / IEC 61010-2-1 og EN / IEC 60947-2. Den elektriske holdenhed er op til 10.000 cyklusser, mens den mekaniske holdenhed er op til 20.000 cyklusser, hvilket vidner om dens robusthed. Kapslingsklasse for terminalerne er IP20, og i et kabinet opnår den IP40. Afbryderen er DIN-skinne monteret med en modulbredde på 4 og en indbygningsdybde på 45 mm. Den nominelle isolationsspænding (Ui) er 500 V, og den nominelle mærkespænding (Uimp) er 4 kV. Den kan håndtere ledertværsnit fra 1 til 35 kvadratmillimeter for entrådet og 1 til 25 kvadratmillimeter for flertrådet ledning. Energibegrænsningsklassen er 1, og udløserkarakteristikken er C. Den fungerer i et omgivelsestemperaturområde fra minus 25 til 40 grader Celsius og har en forureningsgrad på 2.

• Integreret overstrømsbeskyttelse (MCB) og fejlstrømsbeskyttelse (RCD/HPFI) i én 4-polet enhed.
• Høj brydeevne på 6 kA ved 400 V AC, hvilket sikrer effektiv beskyttelse af installationen.
• Type A fejlstrømsbeskyttelse, der detekterer både vekselstrøms- og pulserende jævnstrømsfejlstrømme.
• Ekstremt holdbar med en elektrisk levetid på 10.000 cyklusser og mekanisk levetid på 20.000 cyklusser.
• Kompakt design med 4 modulbredder og nem DIN-skinne montering for fleksibel installation.
• Optimal drift i et bredt temperaturområde fra minus 25 til 40 grader Celsius.

Denne Acti9 kombiafbryder fra Schneider Electric er designet og produceret i henhold til de strenge standarder EN / IEC 60947-2 og EN / IEC 61009-2-1. Den høje kvalitet og overholdelse af internationale standarder sikrer en pålidelig og sikker funktion i kritiske elektriske installationer.

Spørgsmål: Hvad er formålet med en Acti9 kombiafbryder?

Denne Acti9 kombiafbryder er designet til at give dobbelt beskyttelse mod overstrøm (kortslutning og overbelastning) og fejlstrømme (HPFI/RCD) i elektriske installationer.

Spørgsmål: Hvilken type fejlstrømsbeskyttelse tilbyder denne afbryder?

Denne kombiafbryder har en fejlstrømsbeskyttelse af type A, hvilket betyder, at den kan detektere både vekselstrøms- og pulserende jævnstrømsfejlstrømme.

Spørgsmål: Hvilke er de vigtigste elektriske specifikationer for denne Acti9 kombiafbryder?

Den har en mærkestrøm på 13 A, en driftsspænding på 400 V AC, og en brydeevne på 6 kA ved 400 V AC. Den nominelle fejlstrøm er 30 mA.
