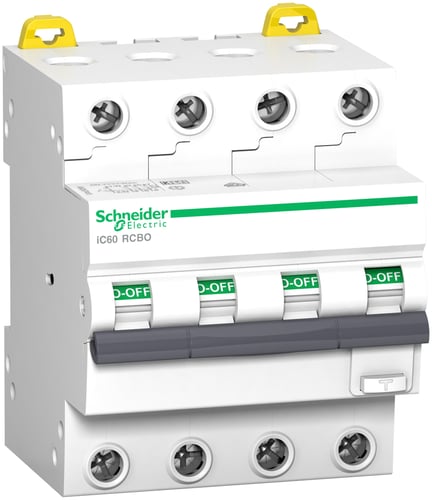

Schneider Electric Acti9 iC60 kombiafbryder 4P 20A 30mA C

Acti9 kombiafbryder iC60 4P 20A 30mA C 6kA klasse A er en essentiel komponent for moderne elektriske installationer, der kræver omfattende beskyttelse. Denne modulære Acti9 iC60 RCBO er en pålidelig RCD/HPFI 30mA afbryder, der effektivt kombinerer fejlstrømsbeskyttelse med overstrømsbeskyttelse via en MCB. Den er designet til at sikre sikkerhed og funktionalitet i et bredt spektrum af anvendelser, hvor både personsikkerhed og udstyrsbeskyttelse er altafgørende. Som en del af kategorien kombiafbrydere (RCBO) er dette produkt ideelt til at opfylde strenge krav til elektrisk sikkerhed.

Tekniske specifikationer og funktioner

Denne kombiafbryder er en 4P RCBO med fire beskyttede poler og en mærkestrøm på 20A. Den er konstrueret til en driftsspænding på 400VAC og en frekvens på 50 Hz. Brydeevnen for denne Acti9 kombiafbryder er imponerende 6kA ved 400VAC, hvilket er verificeret i henhold til både EN / IEC 61009-2-1 og EN / IEC 60947-2. Den nominelle isolationsspænding Ui er 500V, og den nominelle mærkespænding (Uimp) er 4kV. Produktet udviser en robust elektrisk holdbarhed på op til 10.000 cyklusser og en mekanisk holdbarhed på op til 20.000 cyklusser, hvilket vidner om lang levetid. Med isolerede terminaler og en kapslingsklasse (IP) på IP20, er sikkerheden i top. Produktet er DIN-skinne monteret med en modulbredde på 4 og en indbygningsdybde på 45 mm. Fejlstrømstypen er klasse A, og udløserkarakteristikken er C. Den kan håndtere ledertværsnit fra 1 til 35 kvadratmillimeter for entrådet og 1 til 25 kvadratmillimeter for flertrådet ledning. Energibegrænsningsklassen er 1, og afbrydelsesegenskaben er uden forsinkelse. Produktet har et effekttab på 6.8W og en forureningsgrad på 2, med en overspændingskategori 3. Den nominelle fejlstrøm er 0.03A. Drift er mulig i omgivelsestemperaturer fra minus 25 til 40 grader Celsius.

• Integreret RCD/HPFI og MCB for komplet beskyttelse mod fejlstrøm og overstrøm.
• 4-polet design (4P RCBO) med fire beskyttede poler til 400VAC installationer.
• Mærkestrøm på 20A med udløserkarakteristik C, velegnet til generelle anvendelser.
• Høj brydeevne på 6kA ved 400VAC ifølge EN / IEC 60947-2 og EN / IEC 61009-2-1.
• Type A fejlstrømsbeskyttelse, som registrerer både pulserende DC og AC fejlstrømme.
• Designet til DIN-skinne montering med en kompakt modulbredde på 4.

Denne Acti9 kombiafbryder fra Schneider Electric er fuldt kompatibel med de anerkendte standarder EN / IEC 60947-2 og EN / IEC 61009-2-1, hvilket garanterer overholdelse af internationale sikkerheds- og ydelseskrav. Den er en del af den anerkendte Acti9 produktserie, kendt for sin robusthed og pålidelighed. Med en anslået CO2-udledning på 2,45 kg under produktion (EPD), understøtter den også en mere bæredygtig produktionspraksis.

Spørgsmål: Hvad er mærkestrømmen og driftsspændingen for denne kombiafbryder?
Mærkestrømmen er 20A, og driftsspændingen er 400VAC.

Spørgsmål: Hvilken type fejlstrømsbeskyttelse tilbyder produktet?
Produktet tilbyder type A fejlstrømsbeskyttelse med en nominel fejlstrøm på 0.03A.

Spørgsmål: Hvad er den nominelle kortslutningsbrydeevne?
Den nominelle kortslutningsbrydeevne er 6kA ved 400VAC ifølge EN / IEC 60947-2 og EN / IEC 61009-1.
