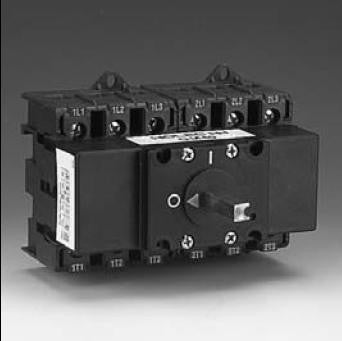

Eaton Lastafbryder QM10, 6-polet, bundmontage, uden håndtag

Afbryder QM10 til bundmontage er en 6-polet afbryder, der er designet til alsidige elektriske installationer. Denne enhed er ideel som lastafbryder eller omskifter i tavlekomponenter og elektriske kabinetter, hvor en robust og fleksibel koblingsløsning uden et integreret håndtag er påkrævet. Dens konstruktion som et indbygningselement gør den særligt velegnet til problemfri integration i eksisterende systemer, hvilket giver fleksibilitet i design og funktionalitet for tekniske opsætninger.

Effektive lastafbrydere og omskiftere

Denne Eaton QM10 afbryder opererer med en nominel driftsspænding på 690 V og en nominel strøm IE på 80 A, hvilket gør den egnet til krævende anvendelser. For AC-23 ved 400 V leverer den en nominel drifteffekt på 37 kW, mens den for AC-3 ved 400 V opnår 30 kW. Den nominelle permanente strøm ved AC-21, 400 V, er 100 A. Med en nominel korttidsstrømstyrke Icw på 1.85 kA og en betinget nominel kortslutningsstrøm Iq på 15 kA tilbyder den betydelig driftssikkerhed. Hovedstrømkredsens tilslutning sker via skrueforbindelse, hvilket sikrer en robust og pålidelig elektrisk forbindelse. Forsiden har en beskyttelsesklasse på IP20, der beskytter mod faste genstande større end 12.5 mm. Dens kompakte dimensioner med en højde på 90 mm, bredde på 125 mm og dybde på 125 mm muliggør effektiv pladsudnyttelse i forskellige tavleopsætninger.

• 6-polet design til alsidige anvendelser inden for brydere og koblingsmateriel.
• Specifikt designet til bundmontage som et indbygningselement.
• Sikker skrueforbindelse til hovedstrømkredsen for pålidelig installation.
• Nominel strøm IE på 80 A og permanent strøm på 100 A ved AC-21, 400 V.
• IP20 beskyttelsesklasse for forsiden, der beskytter mod faste genstande.
• Kompakte mål (H: 90 mm, B: 125 mm, D: 125 mm) for pladsbesparende installation.

Eaton er en globalt anerkendt producent, der leverer avancerede løsninger inden for elektriske komponenter og tavlekomponenter. Deres fokus på innovation og kvalitet sikrer produkter, der opfylder industrielle standarder og behov.

Spørgsmål: Er der et håndtag inkluderet med denne afbryder?
Svar: Nej, Afbryder QM10 er specifik uden håndtag, hvilket giver fleksibilitet til at vælge et passende betjeningselement separat.

Spørgsmål: Hvilken beskyttelsesklasse har forsiden?
Svar: Forsiden af denne afbryder har en beskyttelsesklasse på IP20.

Spørgsmål: Hvilken type montering er den egnet til?
Svar: Denne afbryder er specifikt designet til bundmontage som et indbygningselement.
