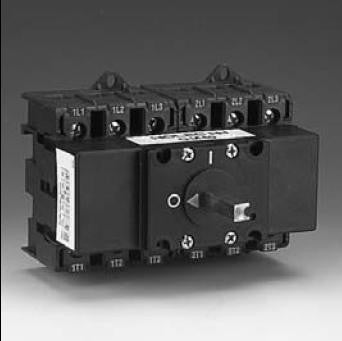

Eaton Afbryder QM100, 8 polet, bundmontage, 690V, uden håndtag

Afbryder QM100 for bundmontage 8 polet uden håndtag fra Eaton er en robust komponent designet til integration i elektriske tavler. Som en central del af brydere og koblingsmateriel, er denne lastafbryder ideel til anvendelser, hvor en pålidelig afbrydning af hovedstrømkredse er essentiel. Den er specifikt udført som et indbygningselement for bundmontage, hvilket sikrer en stabil og pladsbesparende installation i forskellige industrielle og kommercielle miljøer. Denne model, der leveres uden håndtag, giver fleksibilitet i valget af betjeningselementer, som kan tilpasses specifikke systemkrav.

Tekniske specifikationer og funktioner

Denne 8-polede lastafbryder er konstrueret til at håndtere en nominel driftsspænding på 690 V og en nominel strøm IE på 80 A. Den nominelle permanente strøm ved AC-21, 400 V, er 100 A, hvilket understreger dens kapacitet til krævende applikationer. Ved 400 V kan den levere en nominel drifteffekt på 37 kW under AC-23 drift og 30 kW under AC-3 drift. Med en nominel kortstids-strømstyrke Icw på 1.85 kA og en betinget nominel kortslutningsstrøm Iq på 15 kA, er den designet til at modstå betydelige elektriske belastninger. Tilslutning til hovedstrømkredsen sker via skrueforbindelse, hvilket sikrer en sikker og stabil tilslutning. Frontsidens beskyttelsesklasse er IP20, der giver grundlæggende beskyttelse mod faste fremmedlegemer. Afbryderens dimensioner er 100 mm i bredden, 140 mm i højden og 200 mm i dybden, med en vægt på 2.2 kg, hvilket gør den egnet til integration i kompakte tavleløsninger. Den har 2 brydere og er klar til at blive udstyret med et betjeningselement efter valg, da den leveres uden integreret håndtag.

• 8-polet design for omfattende kredsløbsstyring.
• Robust konstruktion til nominel driftsspænding på 690 V og strøm op til 80 A.
• Effektiv ydeevne med nominel drifteffekt på 37 kW (AC-23, 400V).
• Sikker skrueforbindelse for hovedstrømkredsen.
• Kompakt indbygningselement (100 mm bredde, 140 mm højde, 200 mm dybde) til bundmontage.
• IP20 beskyttelsesklasse på forsiden mod faste fremmedlegemer.

Produktet er leveret af Eaton, et anerkendt brand inden for brydere og koblingsmateriel, hvilket sikrer en løsning baseret på omfattende ekspertise inden for tavlekomponenter. Dets proxy-beregnede CO2-aftryk på 12,73 kg under produktion afspejler en bevidsthed om miljøpåvirkning.

Spørgsmål: Hvad betyder "uden håndtag" for denne afbryder?
Denne Afbryder QM100 leveres uden et integreret håndtag, hvilket giver mulighed for at vælge og montere et separat betjeningselement, der passer til specifikke systemkrav og applikationer.

Spørgsmål: Hvilken type installation er den egnet til?
Afbryderen er designet som et indbygningselement til bundmontage, hvilket gør den ideel til integration i elektriske tavler og lignende tavlekomponenter, hvor den sikrer en stabil og pladsbesparende installation.

Spørgsmål: Hvad er dens primære elektriske kapaciteter?
Den 8-polede afbryder kan håndtere en nominel driftsspænding på 690 V og en nominel strøm IE på 80 A. Den har en nominel drifteffekt på 37 kW ved AC-23, 400V, og en kortslutningsstrøm Iq på 15 kA.
