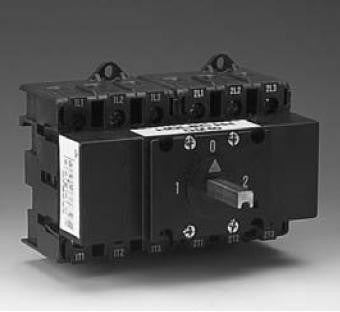

Eaton QM63 omskifter, 6polet, 63A, 690V, bundmontage u/håndtag

Afbryder QM63 omskifter for bundmontage 6polet uden håndtag er en essentiel komponent inden for brydere og koblingsmateriel. Denne omskifter er designet til bundmontage og fungerer som en pålidelig lastafbryder, der muliggør skift mellem forskellige strømkredse. Den er ideel til integration i tavlekomponenter, hvor der er behov for en robust og effektiv løsning til strømstyring. Uden et monteret håndtag giver den fleksibilitet til at vælge det passende betjeningselement separat, hvilket gør den alsidig for forskellige applikationer.

Tekniske egenskaber og anvendelse

Denne Eaton omskifter er specificeret med en nominel driftsspænding på 690 V og en nominel strøm IE på 63 A, hvilket understreger dens kapacitet til at håndtere betydelige elektriske belastninger. Den nominelle drifteffekt ved AC-3, 400 V er 18.5 kW, og ved AC-23, 400V er den 22 kW, hvilket viser dens effektivitet under varierende driftsforhold. Med 3 poler er den velegnet til en række industrielle og kommercielle applikationer. Hovedstrømkredsen tilsluttes via skrueforbindelse, hvilket sikrer en sikker og stabil forbindelse. Afbryderen er udført som et indbygningselement med en bredde på 100 mm, en højde på 160 mm og en dybde på 100 mm, og den tilbyder en beskyttelsesklasse (IP) forside på IP20. Den betingede nominelle kortslutningsstrøm Iq er 15 kA, og den nominelle korttids-strømstyrke Icw er 0.78 kA. Produktet har en CO2-belastning på 2,26 kg (proxy beregnet) under produktion.

• Designet til bundmontage for nem integration i tavlekomponenter.
• Omskifterfunktion for fleksibel strømstyring og lastafbrydelse.
• Nominel strøm IE på 63 A og 3 poler for robust ydeevne.
• Sikker skrueforbindelse for hovedstrømkredsen.
• IP20 beskyttelsesklasse for fronten.
• Udført som et indbygningselement med standardiserede dimensioner.

Denne Eaton afbryder, et produkt fra et anerkendt brand, er konstrueret som et robust indbygningselement. Dens specifikationer, herunder den nominelle driftsspænding på 690 V og den nominelle strøm på 63 A, vidner om et design, der er optimeret til industriel brug og langvarig funktion i elektriske systemer.

Spørgsmål: Er denne afbryder designet til frontmontage?
Denne afbryder er specifikt designet til bundmontage og er ikke egnet til frontmontering hverken med 4-huller eller center. Den er udført som et indbygningselement.

Spørgsmål: Hvad er den nominelle strøm for denne omskifter?
Den nominelle strøm IE for denne omskifter er 63 A ved en nominel permanent strøm ved AC-21, 400 V på 63 A.

Spørgsmål: Er afbryderen udstyret med et håndtag?
Nej, denne model leveres uden håndtag, hvilket giver mulighed for separat valg af betjeningselement.
