Elpress Al/Cu-kabelsko AKK120-10 120/150mm² Al M10

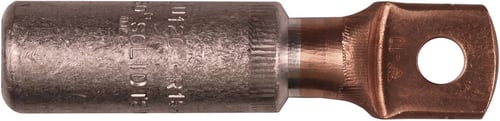

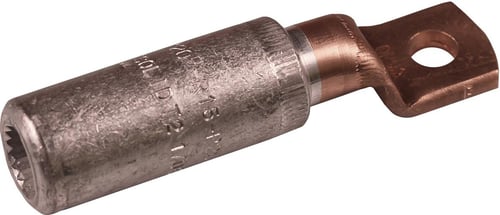

Al/Cu-kabelsko AKK120-10 120/150mm² RM/RE M10 er en robust aluminium kabelsko med en integreret kobberlaske, designet til at sikre en pålidelig og holdbar elektrisk forbindelse. Denne kabelsko er specielt udviklet til brug med aluminiumsledere og er kompatibel med 120mm² fåtrådige (klasse 2) samt 150mm² massive (klasse 1) Al-ledere. Med sin M10 laske er den ideel til tilslutning af ledere til apparater eller samleskinner, hvor en sikker og effektiv strømoverførsel er afgørende. Den kortformede konstruktion og runde tværsnitsform sikrer en kompakt og funktionel installation, hvilket gør den velegnet til en bred vifte af industrielle og kommercielle applikationer inden for elektriske installationer og koblingsudstyr. Den smalle flangeudførelse bidrager yderligere til dens alsidighed.

Tekniske specifikationer og installationsvejledning for AKK120-10

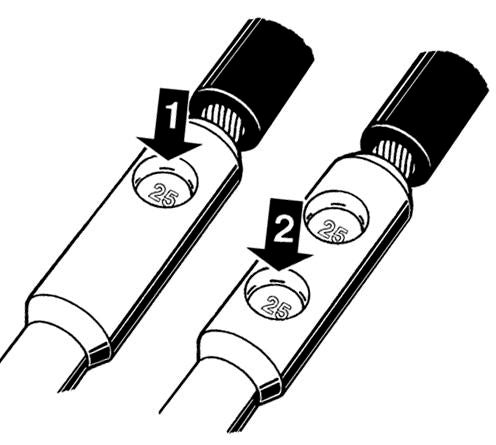

Denne Elpress Al/Cu-kabelsko er fremstillet af en kombination af aluminium og kobber for at optimere ledningsevnen og minimere korrosion ved overgangen mellem materialer. Den er designet til nominelle tværsnit af aluminium på 120mm² for fåtrådige ledere (RM/SM) og 150mm² for massive ledere (SE). Tilslutningen sker via et M10 metrisk gevind, og kabelskoen har et enkelt fastgørelseshul. For at opnå en sikker og langsgående tæt forbindelse kræves en specifik installationsprocedure: først skal lederen rundpresses ved hjælp af matrice/dornnr. 15MR/15DR. Derefter skal forbindelsen dornpresses to gange med matrice/dornnr. 25M/25D. Anbefalet værktøj til rundpresning inkluderer V1300/V1311-A/PVX1300/DV1300 (med R15MR+13R15DR) eller V250/DV250 (med R15MR+R15DR). Til den efterfølgende dornpresning kan V1300/V1311-A/PVX1300/DV1300 (med P25M+P25D) eller V250/DV250 (med P25M+P25D) anvendes. Kabelskoen er ikke i henhold til DIN-standarder og er ikke egnet til Al/St-kabler. Produktets CO2-aftryk fra produktion er proxy beregnet til 3,86 kg CO2. Produktet har en vægt på 0,145 kg og måler 180 mm i længden, 87 mm i bredden og 145 mm i højden.

• Designet til 120mm² fåtrådige og 150mm² massive aluminiumsledere.
• Fremstillet af en kombination af aluminium og kobber for optimal ydeevne.
• Udstyret med en standard M10 tilslutningslaske med et enkelt fastgørelseshul.
• Kræver specifik rundpresning og dobbelt dornpresning for langsgående tæt forbindelse.
• Kort form og rund tværsnitsform med smal flangeudførelse for fleksibel installation.
• En del af Elpress' sortiment af kabelsko, terminalrør og pressemuffer.

Elpress, et anerkendt brand inden for elektriske forbindelsessystemer, garanterer, at denne Al/Cu-kabelsko er designet med fokus på den korrekte materialekomposition og præcise installationsmetoder. Den krævede to-trins presningsproces med specifikke matricer og dorne understreger producentens engagement i at sikre en robust og langvarig forbindelse. Denne omhyggelige tilgang sikrer, at hver forbindelse opfylder de krævende standarder for elektrisk sikkerhed og ydeevne.

Spørgsmål: Hvilke kabeltyper er denne kabelsko egnet til?
Denne kabelsko er designet til 120mm² fåtrådige (klasse 2) og 150mm² massive (klasse 1) aluminiumsledere. Den er ikke egnet til Al/St-kabler.

Spørgsmål: Hvilken gevindstørrelse har lasken?
Lasken har et metrisk M10 tilslutningsgevind.

Spørgsmål: Er der behov for specifikke værktøjer til installation?
Ja, installationen kræver rundpresning med matrice/dornnr. 15MR/15DR og efterfølgende to dornpresninger med matrice/dornnr. 25M/25D. Specifikke Elpress værktøjer er anbefalet til disse processer.
