Elpress Aluminium/kobber kabelsko AKK150-10 150/185mm² M10

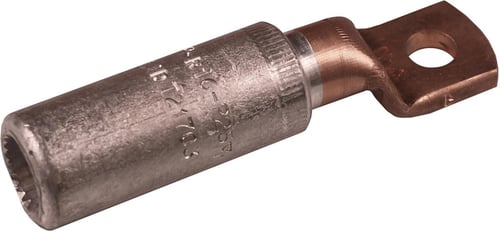

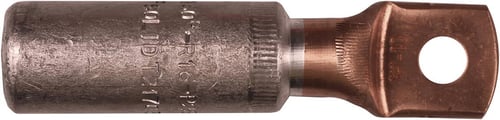

Elpress Al/Cu-kabelsko AKK150-10 er designet til at skabe en sikker elektrisk forbindelse mellem aluminiumsledere og kobberkomponenter. Denne kabelsko med kobberlaske er ideel til brug med 150 kvadratmillimeter fåtrådige aluminiumsledere (klasse 2) og 185 kvadratmillimeter massive aluminiumsledere (klasse 1), hvilket sikrer en robust overgang. Med en M10 laske er den velegnet til fastgørelse, hvor en stærk og stabil forbindelse er afgørende for installation af kabler og ledere.

Detaljer om installation og kompatibilitet

Denne aluminiumkabelsko fra Elpress, med varenavnet AKK150-10, er en del af kategorien tyller, kabelsko og muffer, specifikt aluminiumkabelsko. Den er designet med en kort form og en rund tværsnitsform, hvilket gør den egnet til de specificerede aluminiumsledere. For massive (SE) aluminiumsledere er den nomineret til 185 kvadratmillimeter, mens den for fåtrådige (RM/SM) aluminiumsledere er nomineret til 150 kvadratmillimeter. Kabelskoen er karakteriseret ved en smal flangeudførelse og er langsgående tæt, hvilket bidrager til dens holdbarhed. Den er fremstillet af en kombination af aluminium og kobber og har et tilslutningsgevind på metrisk dimension 10 med et enkelt fastsættelseshul. Det er vigtigt at bemærke, at rundpresning af lederen er påkrævet før brug, hvor matrice/dornnummer 16MR/16DR anvendes. Forbindelsen skal derefter dornpresses to gange med matrice/dornnummer 25M/25D for at sikre en optimal tilslutning. Anbefalet værktøj til rundpresning inkluderer V1300, V1311-A, PVX1300 eller DV1300 med tilbehør R16MR og 13R16DR, samt V250 eller DV250 med R16MR og R16DR. Til den efterfølgende dornpresning anbefales V1300, V1311-A, PVX1300 eller DV1300 med P25M og P25D, eller V250 og DV250 med P25M og P25D. Kabelskoen er ikke egnet til Al/St-kabler. Produktet har en vægt på 0.143 kg, en længde på 180 mm, en bredde på 87 mm og en højde på 145 mm. Den estimerede CO2-påvirkning fra produktionen er 3,8 kg (proxy beregnet), og produktet er ikke i henhold til DIN-standarder.

• Konstrueret som en aluminiumskabelsko med en robust kobberlaske.
• Kompatibel med 150 kvadratmillimeter fåtrådige (klasse 2) og 185 kvadratmillimeter massive (klasse 1) aluminiumsledere.
• Udstyret med en M10 laske og et enkelt fastgørelseshul for sikker montering.

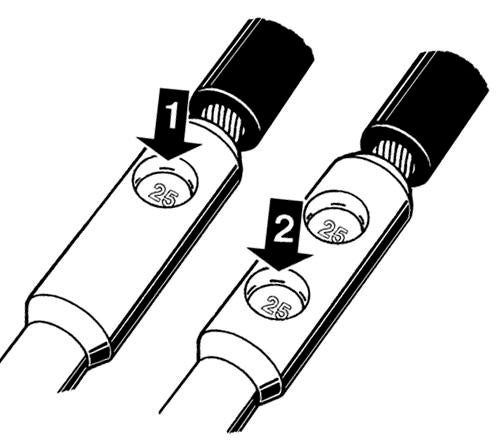

• Kræver både rundpresning (matrice/dornnr. 16MR/16DR) og to efterfølgende dornpresninger (matrice/dornnr. 25M/25D) for optimal forbindelse.
• Har en smal flangeudførelse og er langsgående tæt, hvilket sikrer en holdbar og pålidelig installation.
• Fremstillet af aluminium og kobber for at sikre effektiv ledningsevne og korrosionsbestandighed.

Denne Elpress kabelsko, som er en del af et bredt sortiment af kabelsko, terminalrør og pressemuffer, er designet med fokus på den korrekte installationsproces, herunder specifikke krav til både rundpresning og dornpresning. Dette sikrer, at hver forbindelse opfylder de nødvendige standarder for strøm og holdbarhed i elektriske installationer. Den langsgående tæthed bidrager yderligere til en sikker og langtidsholdbar forbindelse.

Spørgsmål: Hvilke typer aluminiumsledere er Al/Cu-kabelsko AKK150-10 egnet til?
Denne kabelsko er specifikt designet til 150 kvadratmillimeter fåtrådige (klasse 2) aluminiumsledere og 185 kvadratmillimeter massive (klasse 1) aluminiumsledere.

Spørgsmål: Hvilke specifikke presningsprocesser kræver denne kabelsko?
Installationen kræver først rundpresning af lederen med matrice/dornnr. 16MR/16DR, efterfulgt af to dornpresninger med matrice/dornnr. 25M/25D. Specifikke værktøjer er angivet for begge processer.

Spørgsmål: Kan denne kabelsko anvendes med Al/St-kabler?
Nej, denne kabelsko er ikke egnet til Al/St-kabler.
