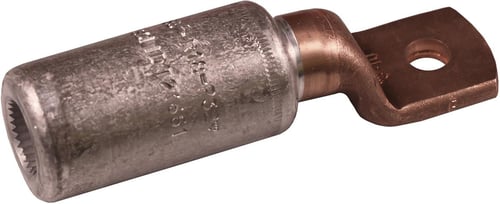

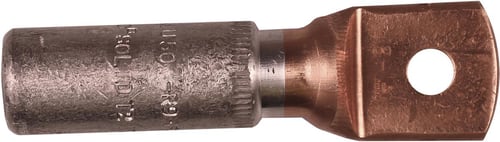

Elpress Aluminium kabelsko AKK50-10 50/70mm² Al/Cu M10

Elpress Al/Cu-kabelsko AKK50-10 er en robust aluminium kabelsko med en kobberlaske designet til at skabe sikre og pålidelige elektriske forbindelser. Denne kabelsko er specifikt udviklet til aluminiumsledere og er ideel til både 50mm² fåtrådige (klasse 2) og 70mm² massive (klasse 1) Al-ledere, hvor der er behov for en stærk og holdbar tilslutning. Med sin M10 laske er den velegnet til applikationer, der kræver en præcis og fastgørende forbindelse til terminalrør og pressemuffer i forskellige installationer.

Tekniske specifikationer og anvendelse af Al/Cu-kabelskoen

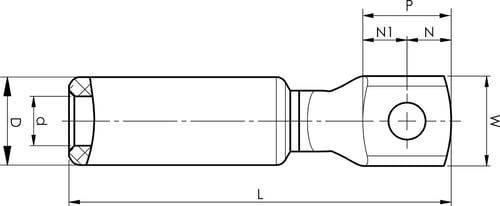

Denne Al/Cu-kabelsko fra Elpress, model AKK50-10, er fremstillet af en kombination af aluminium og kobber for at sikre optimal ydeevne og kompatibilitet. Den har en kort form og en rund tværsnitsform, der passer til de angivne kabeldimensioner. De nominelle tværsnit for aluminiumsledere er 50 RM/SM og 70 SE. Med et tilslutningsgevind på M10 og et enkelt fastsættelseshul sikrer den en stabil montering. Kabelskoen er karakteriseret ved en smal flangeudførelse og er langsgående tæt, hvilket bidrager til dens holdbarhed. Det er vigtigt at bemærke, at denne model ikke er i henhold til DIN-standarder. For korrekt installation kræves rundpresning af lederen med matrice/dornnr. 9MR/9DR, efterfulgt af to gange dornpresning med matrice/dornnr. 20M/20D. Anbefalede værktøjer til rundpresning inkluderer V1300/V1311-A/PVX1300/DV1300 (R9MR+13R9DR) eller V250/DV250 (R9MR+R9DR). Til dornpresning kan V1300/V1311-A/PVX1300/DV1300 (P20M+P20D) eller V250/DV250 (P20M+P20D) anvendes. Produktet vejer 0.083 kg og måler 95 mm i længden, 28 mm i bredden og 24 mm i højden.

• Materiale: Kombination af aluminium og kobberlaske for optimal ledningsevne.
• Kabelkompatibilitet: Egnet til 50mm² fåtrådige (klasse 2) og 70mm² massive (klasse 1) Al-ledere.
• Tilslutning: M10 laske med et enkelt fastsættelseshul for sikker montering.
• Presningskrav: Kræver specifik rundpresning (9MR/9DR) og to gange dornpresning (20M/20D) for korrekt installation.
• Design: Kort form, rund tværsnitsform, smal flangeudførelse og langsgående tæt.
• Brand: Fra den anerkendte producent Elpress.

Denne Elpress Al/Cu-kabelsko er designet med præcise installationsinstruktioner, der sikrer en pålidelig og holdbar forbindelse, når de anbefalede værktøjer og matricer anvendes korrekt. Den gennemsigtige angivelse af 2,31 kg CO2 (Proxy beregnet) for produktionen understreger en bevidsthed om produktets miljøpåvirkning.

Spørgsmål: Hvilke kabeltyper er denne kabelsko egnet til?
Denne kabelsko er egnet til 50mm² fåtrådige (klasse 2) og 70mm² massive (klasse 1) aluminiumsledere.

Spørgsmål: Hvilke presningsmetoder skal anvendes?

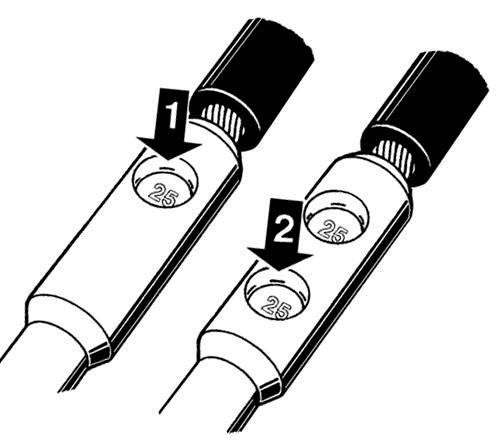

Der kræves først rundpresning med matrice/dornnr. 9MR/9DR, efterfulgt af to gange dornpresning med matrice/dornnr. 20M/20D.

Spørgsmål: Er kabelskoen i henhold til DIN-standarder?
Nej, denne kabelsko er ikke i henhold til DIN-standarder.
