Elpress Alu/Kobber kabelsko AKK95-10 95/120mm² RM/RE M10

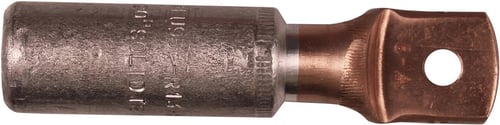

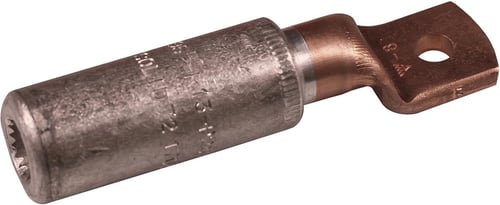

Al/Cu-kabelsko AKK95-10 er en robust aluminium kabelsko med en integreret kobberlaske, designet til at skabe pålidelige elektriske forbindelser. Denne kabelsko er specielt udviklet til aluminiumsledere med et nominelt tværsnit på 95mm² for fåtrådige ledere (klasse 2) og 120mm² for massive ledere (klasse 1). Med sin M10-laske er den ideel til mange industrielle og kommercielle applikationer, hvor en sikker samling af aluminiumskabler er essentiel. Produktet falder ind under kategorien aluminiumkabelsko, tyller, kabelsko og muffer, hvilket understreger dens alsidighed inden for elektrisk installation og tilslutning af kabler og ledere.

Installation og tekniske detaljer

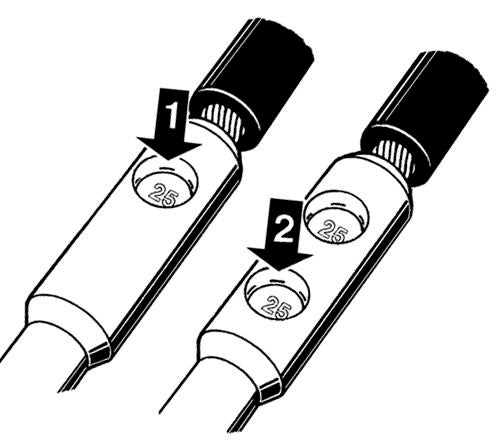

Denne Elpress Al/Cu-kabelsko er fremstillet af en kombination af aluminium og kobber, hvilket sikrer optimal ledningsevne og holdbarhed. Kabelskoen har en kort form med en smal flangeudførelse og er langsgående tæt, hvilket bidrager til en robust og vejrbestandig installation. Tilslutningsgevindet er en metrisk dimension på 10, og der er et enkelt fastsættelseshul. For en korrekt installation kræves der rundpresning af lederen med matrice/dornnummer 13MR/13DR. Efter rundpresningen skal forbindelsen dornpresses to gange med matrice/dornnummer 25M/25D for at opnå den specificerede tilslutning. De anbefalede værktøjer til rundpresning inkluderer V1300/V1311-A/PVX1300/DV1300 (med R13MR+13R13DR) og V250/DV250 (med R13MR+R13DR). For dornpresning anvendes V1300/V1311-A/PVX1300/DV1300 (med P25M+P25D) og V250/DV250 (med P25M+P25D). Produktet er ikke egnet til Al/St-kabler. Den estimerede CO2-udledning fra produktionen er 4,15 kg (proxy beregnet).

• Materialekombination af aluminium og kobber for optimal ydeevne.
• Egnet til 95mm² fåtrådige og 120mm² massive aluminiumsledere.
• Kort design med smal flangeudførelse og langsgående tæthed.
• Kræver specifik rundpresning og dobbelt dornpresning for sikker montering.
• Standard M10 tilslutningslaske med et enkelt fastsættelseshul.
• Registreret CO2-aftryk på 4,15 kg (proxy beregnet) for produktionsfasen.

For at opnå en sikker og langvarig elektrisk forbindelse er det afgørende at følge de detaljerede presseinstruktioner og anvende det korrekte Elpress værktøj. Dette sikrer, at kabelskoen fungerer optimalt og lever op til de forventede standarder for elektriske installationer. Elpress er en anerkendt producent inden for kabelsko, terminalrør og pressemuffer.

Spørgsmål: Hvilke kabeltyper er denne kabelsko egnet til?
Denne kabelsko er designet til 95mm² fåtrådige (klasse 2) og 120mm² massive (klasse 1) aluminiumsledere. Den er ikke egnet til Al/St-kabler.

Spørgsmål: Hvilke værktøjer er nødvendige for installation?
Til rundpresning kræves matrice/dornnr. 13MR/13DR og værktøjer som V1300/V1311-A/PVX1300/DV1300 (R13MR+13R13DR) eller V250/DV250 (R13MR+R13DR). Til dornpresning to gange kræves matrice/dornnr. 25M/25D og værktøjer som V1300/V1311-A/PVX1300/DV1300 (P25M+P25D) eller V250/DV250 (P25M+P25D).

Spørgsmål: Hvad er formålet med den langsgående tæthed?
Den langsgående tæthed bidrager til en mere robust og vejrbestandig installation ved at beskytte den pressede forbindelse mod indtrængning af fugt og andre uønskede elementer, hvilket forlænger forbindelsens levetid og pålidelighed.
