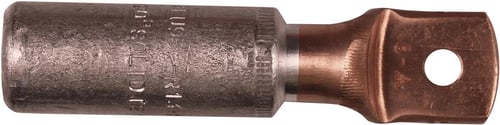

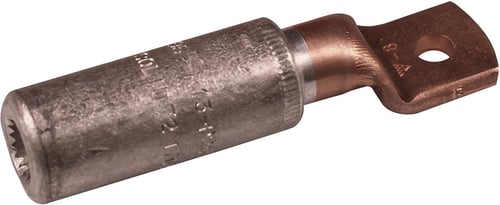

Elpress Al/Cu-kabelsko AKK95-8 95/120mm² RM/RE M8

Elpress Al/Cu-kabelsko AKK95-8 er en avanceret løsning til etablering af pålidelige elektriske forbindelser. Denne kabelsko er specifikt designet til aluminiumsledere og er kompatibel med 95mm² fåtrådige (klasse 2) samt 120mm² massive (klasse 1) Al-ledere. Med sin robuste konstruktion af aluminium med kobberlaske og et M8 tilslutningsgevind sikrer den en sikker og langsgående tæt forbindelse i krævende installationer. Den er en del af Elpress' sortiment af kabelsko, terminalrør og pressemuffer, der er kendt for deres høje standarder.

Tekniske specifikationer og installationsvejledning

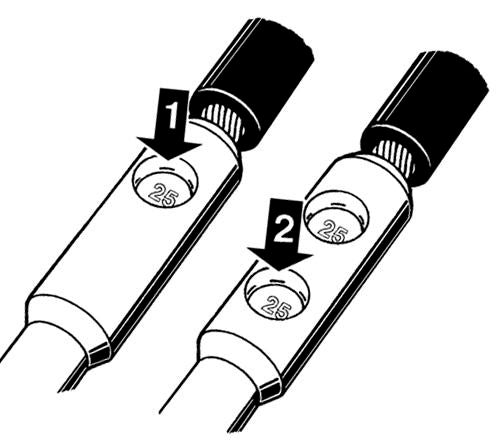

Denne Elpress AKK95-8 kabelsko er fremstillet med en kort form og en rund tværsnitsform, hvilket understøtter en kompakt installation. Dens smalle flangeudførelse og et enkelt fastsættelseshul med en metrisk dimension på 8mm bidrager til fleksibiliteten. For at garantere en optimal og sikker elektrisk forbindelse kræves en specifik installationsproces. Først skal lederen rundpresses ved brug af matrice/dornnr. 13MR/13DR. Efterfølgende skal forbindelsen dornpresses to gange med matrice/dornnr. 25M/25D. Elpress anbefaler brugen af værktøjer som V1300, V1311-A, PVX1300 eller DV1300 (med R13MR+13R13DR) samt V250 eller DV250 (med R13MR+R13DR) til rundpresningen. Til den efterfølgende dornpresning kan de samme værktøjsserier anvendes med dornnumrene P25M+P25D. Kabelskoen er langsgående tæt, vejer 0.158 kg og har et proxy-beregnet CO2-aftryk på 4,2 kg fra produktionen. Den er ikke egnet til Al/St-kabler.

• Materialekombination af aluminium og kobber for optimal ledningsevne.
• Kompatibel med 95mm² fåtrådige og 120mm² massive aluminiumsledere.
• Sikker M8 laske med et enkelt fastsættelseshul for stabil montering.
• Krav om præcis rundpresning og to dornpresninger for maksimal kontakt og holdbarhed.
• Kompakt design med kort form og smal flangeudførelse.
• Langsgående tæt konstruktion for øget sikkerhed og modstandsdygtighed.

Elpress AKK95-8 kabelskoen er et vidnesbyrd om Elpress' engagement i at levere komponenter, der opfylder strenge krav til elektrisk ydeevne og mekanisk integritet. De detaljerede krav til forberedelse og presning af lederen med specifikke matricer og dornnumre understreger en konstruktion, der er optimeret for en varig og sikker forbindelse i professionelle installationer, hvilket sikrer ro i sindet for installatøren.

Spørgsmål: Hvilke kabeltyper er denne kabelsko egnet til?
Denne Al/Cu-kabelsko er designet til 95mm² fåtrådige (klasse 2) og 120mm² massive (klasse 1) aluminiumsledere. Den er ikke egnet til Al/St-kabler.

Spørgsmål: Hvilke værktøjer anbefales til installationen?
Til rundpresning anbefales værktøjer som V1300, V1311-A, PVX1300, DV1300 (med R13MR+13R13DR) eller V250, DV250 (med R13MR+R13DR). Til den efterfølgende dornpresning anvendes de samme værktøjsserier med dornnumrene P25M+P25D.

Spørgsmål: Er denne kabelsko i overensstemmelse med DIN-standarder?
Nej, denne Elpress Al/Cu-kabelsko er ikke i henhold til DIN-standarder.
