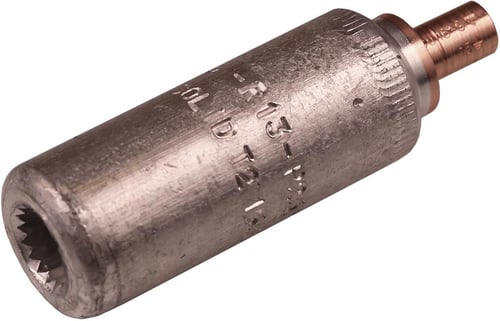

Elpress Bimetals samlemuffe AKS95-50 for 95/120 Al, 50 Cu

Denne Al/Cu-samlemuffe AKS95-50 er en bimetals samlemuffe fra Elpress, designet til sikker og effektiv sammenføjning af aluminiums- og kobberledere. Som en central del af kategorien af aluminiumsmuffer, kabelsko, terminalrør og pressemuffer, sikrer denne muffe en pålidelig elektrisk forbindelse mellem forskellige materialer. Den er specielt udviklet til at forbinde 95mm² fåtrådige (klasse 2) og 120mm² massive (klasse 1) aluminiumsledere med 50mm² fåtrådige (klasse 2) og mangetrådige (klasse 5+6) kobberledere i henhold til IEC60228.

Detaljeret installationsvejledning og specifikationer

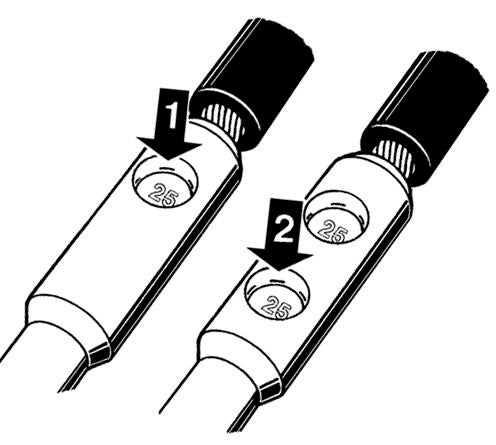

For en korrekt installation af Al/Cu-samlemuffen AKS95-50 kræves en specifik procedure. Aluminiumslederen skal først rundpresses med matrice/dornnummer 13MR/13DR. Efterfølgende skal Al-forbindelsen dornpresses to gange med matrice/dornnummer 25M/25D. Kobberforbindelsen skal crimpes midt mellem markeringssporet og yderkanten ved brug af bakkenummer 14,5. Denne muffe er fremstillet af en kombination af aluminium og kobber, hvilket sikrer optimal ydeevne og holdbarhed. Den er udstyret med oliestop/midtersprosse, hvilket bidrager til en mere robust og beskyttet forbindelse. Produktet har en vægt på 0.08 kg og måler 100 mm i længden, 30 mm i bredden og 30 mm i højden. Den har et nominelt tværsnit for aluminium, RM/SM, på 95 mm² og 120 mm² for SE, mens kobbertværsnittet er 50 mm². Tværsnitsformen er rund eller sektorformet. Produktionen af denne muffe har en beregnet CO2-udledning på 2,13 kg (proxy beregnet).

• Bimetallisk design for sikker forbindelse mellem aluminiums- og kobberledere.
• Kompatibel med 95mm² (fåtrådig) og 120mm² (massiv) aluminiumsledere.
• Egnet til 50mm² (fåtrådig og mangetrådig) kobberledere i henhold til IEC60228.
• Inkluderer oliestop/midtersprosse for øget beskyttelse.
• Detaljerede instruktioner for rundpresning, dornpresning og crimping sikrer korrekt installation.
• Fremstillet af Elpress, et anerkendt brand inden for elektriske forbindelser.

Elpress er kendt for at levere robuste og præcisionsfremstillede produkter, og denne samlemuffe er ingen undtagelse. Den er designet med fokus på korrekt og sikker installation, hvilket afspejles i de detaljerede pressekrav og den specifikke materialekombination for optimal ydeevne i henhold til IEC60228.

Spørgsmål: Er Al/Cu-samlemuffen AKS95-50 egnet til Aldrey- eller Al/St-kabler?
Nej, denne samlemuffe er ikke egnet til hverken Aldrey-kabler eller Al/St-kabler ifølge de angivne specifikationer.

Spørgsmål: Hvilke tværsnit af aluminiums- og kobberledere kan denne muffe forbinde?
Den er designet til 95mm² fåtrådige (klasse 2) og 120mm² massive (klasse 1) aluminiumsledere samt 50mm² fåtrådige (klasse 2) og mangetrådige (klasse 5+6) kobberledere.

Spørgsmål: Kræves der specifikke værktøjer til installationen?
Ja, der kræves specifikke værktøjer til rundpresning, dornpresning og sekskantspresning/crimping, med angivne matrice/dornnumre og bakkenumre som beskrevet i produktbeskrivelsen.
