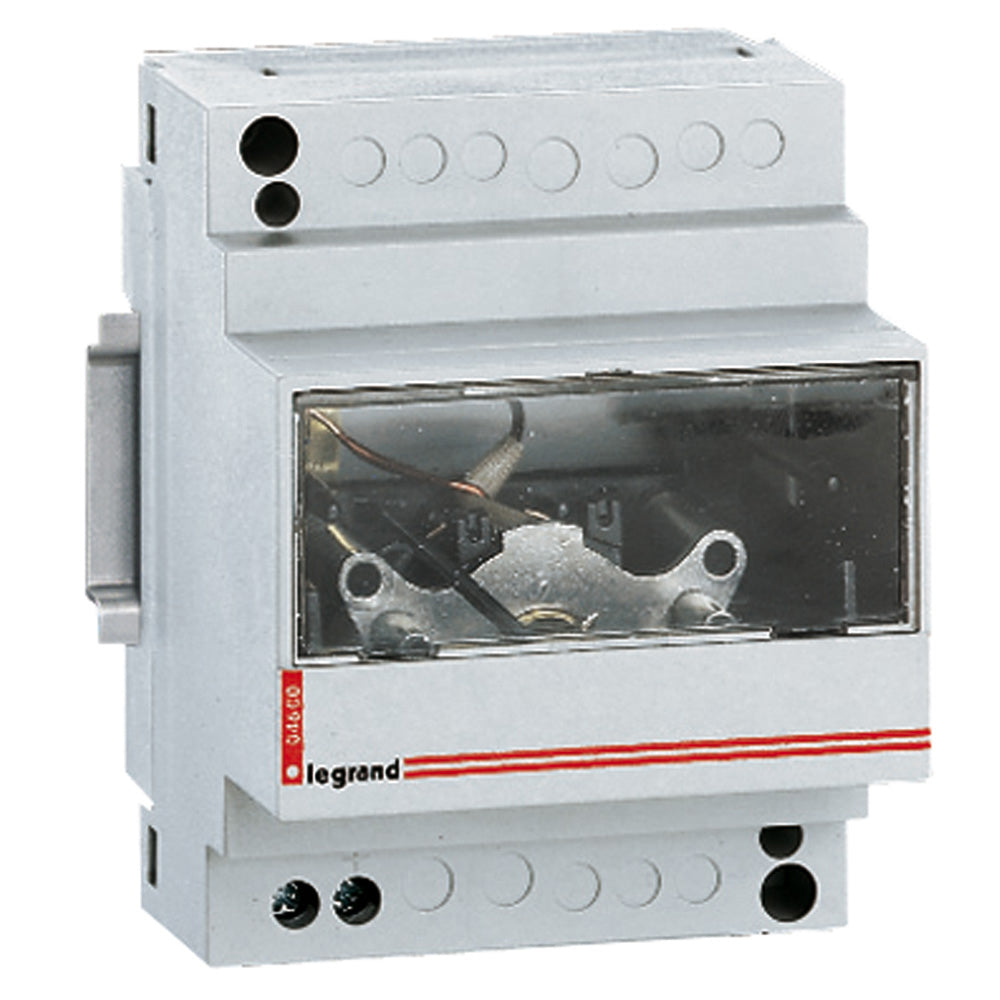

Legrand Amperemeter analog DIN-skinne 4M uden måleskive

Dette analoge amperemeter er designet til præcis strømmåling i tavler. Som et essentielt måleinstrument til tavler og en tavlekomponent, giver det en klar, analog visning af strømforbruget. Det er ideelt til integration i eksisterende installationer, hvor overvågning af energi- og spændingskvalitet er nødvendig, og understøtter målinger op til 2000A.

Tekniske specifikationer og installation

Amperemeteret er af ferromagnetisk type og opererer på en frekvens på 50/60 Hz. For korrekt måling skal det tilsluttes ved hjælp af en 5A CT målertransformer (varenumre 412101-412169). Det monteres nemt på en DIN-skinne i tavlen og optager 4 moduler. Måleområdet defineres af den separat indkøbte måleskive (varenumre 004610-004625 samt 004666), som er nødvendig for aflæsning af forbrug. Med en nøjagtighedsklasse på 1,5 procent og et forbrug på kun 1,1 VA, leverer dette måleinstrument pålidelige data. Isolationsspændingen er 2 kV ved 50 Hz i 1 minut. Det er designet til brug i temperaturer fra minus 10 grader til plus 40 grader Celsius, og kan opbevares ved temperaturer fra minus 20 grader til plus 80 grader Celsius. Tilslutningskapaciteten tillader brug af 4 mm2 kabel og ledning med terminalrør. Beskyttelsesindekset er IP 20 ved tilslutningerne og IP 50 på forsiden, hvilket sikrer robusthed i forskellige miljøer. Produktet vejer 0,14 kg.

• Analog visning for direkte og overskuelig aflæsning af strømforbrug.
• Nem installation på DIN-skinne, optager kun 4 moduler i tavlen.
• Kompatibel med 5A CT målertransformer for præcis og skalérbar måling.
• Høj nøjagtighedsklasse på 1,5 procent for pålidelige data.
• Robust design med IP 20 ved tilslutninger og IP 50 på forsiden.
• Bredt temperaturområde for brug (minus 10 grader til plus 40 grader Celsius).

Dette amperemeter er produceret af Legrand, en anerkendt producent inden for elektrisk udstyr. Produktets produktion har et estimeret CO2-aftryk på 4,57 kg (proxy beregnet).

Spørgsmål: Hvad skal jeg bruge for at aflæse målingerne fra amperemeteret?
Du skal bruge en separat måleskive (004610-004625 samt 004666), som ikke medfølger, for at kunne aflæse strømforbruget.

Spørgsmål: Hvordan monteres dette amperemeter i tavlen?
Amperemeteret er designet til fastgørelse på en DIN-skinne i tavlen og optager 4 moduler.

Spørgsmål: Hvilken type målertransformer er nødvendig for korrekt funktion?
For korrekt måling skal amperemeteret tilsluttes ved hjælp af en 5A CT målertransformer, som kan findes under varenumrene 412101-412169.
