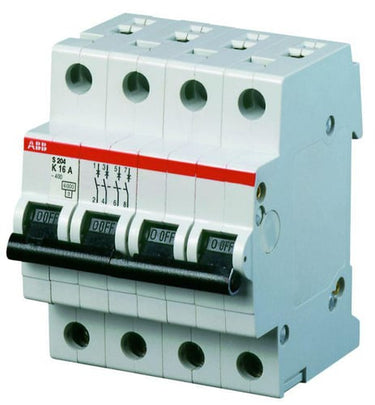

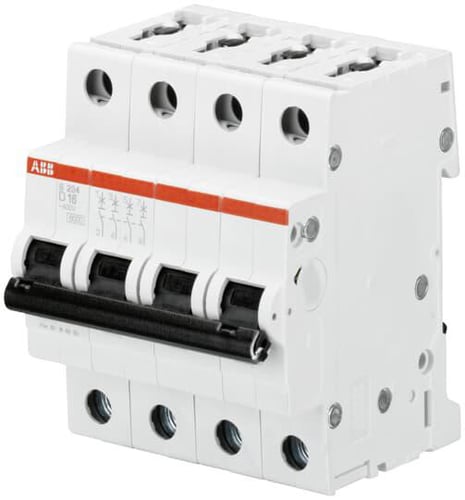

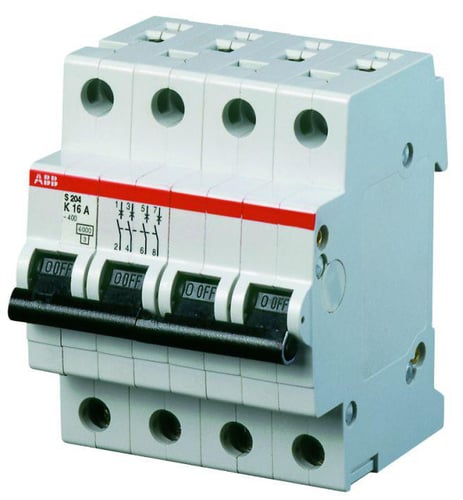

ABB Automatsikring S204-D16 4-polet 4 moduler 400V 6kA

Automatsikringen ABB S204-D16 er en robust 4-polet automatsikring designet til effektiv beskyttelse af elektriske installationer mod overbelastning og kortslutning. Som en del af produktserien S200 tilbyder denne automatsikring, der er en central komponent inden for sikringer samt brydere og koblingsmateriel, pålidelighed i både bolig- og kommercielle miljøer. Med en udløserkarakteristik D er den særligt velegnet til kredsløb med høje indkoblingsstrømme, hvilket sikrer optimal drift og sikkerhed for tilsluttede enheder.

Tekniske specifikationer og funktionalitet

Denne automatsikring fra ABB er konstrueret til at opfylde krævende standarder med en brydeevne Icn iht. EN60898 på 6 kA og en brydeevne Icu iht. IEC60947-2 på 10 kA. Ved 230V er brydeevne Icu IEC 60947-2 20 kA, og ved 400V er den 10 kA. Mærkestrømmen er 16 A, og den understøtter en mærkespænding AC på 230/400 V samt en mærkespænding DC per pol på 60 V, med en minimum spænding AC/DC på 12 V. Den samlede mærkespænding er 400 V, og den nominelle isolationsspænding Ui er 440 V. Automatsikringen har 4 beskyttede poler og et totalt antal poler på 4, hvilket gør den ideel til flerfasede systemer. Med en frekvens på 50 til 60 Hz og en energibegrænsningsklasse 3 bidrager den til systemets stabilitet. Tilslutningstværsnittet understøtter både entrådede ledere fra 0.75 mm² til 35 mm² og flertrådede ledere fra 0.75 mm² til 25 mm². Kapslingsklasse (IP) er IP20, og den har en forureningsgrad på 3 samt en overspændingskategori på 3. Den er designet til at fungere i et omgivelsestemperaturområde fra -25 til 55 grader Celsius. Med en indbygningsdybde på 69 mm og en modul-bredde på 4 vejer produktet 0.459 kg og måler 94 mm i længden, 82 mm i bredden og 80 mm i højden. Effekttabet er 10 W, og der er mulighed for udvidelse.

• Fire beskyttede poler for omfattende kredsløbsbeskyttelse.
• Udløserkarakteristik D, ideel til kredsløb med høje indkoblingsstrømme.
• Kompatibel med både AC- og DC-spændingstyper.
• Høj brydeevne Icu på 10 kA iht. IEC60947-2 ved 400V.
• Energibegrænsningsklasse 3 for øget sikkerhed og systemstabilitet.
• Bredt driftstemperaturområde fra -25 til 55 grader Celsius.

Denne automatsikring fra ABB, en anerkendt producent inden for elektrisk udstyr, tilbyder en dokumenteret løsning til kredsløbsbeskyttelse. Produktet er en del af den velkendte S200-serie og har en EPD (Environmental Product Declaration) der angiver et CO2-aftryk på 1,22 kg under produktionen, hvilket afspejler en transparent tilgang til produktinformation og kvalitet.

Spørgsmål: Hvilken udløserkarakteristik har automatsikringen?
Automatsikringen har en udløserkarakteristik D, hvilket gør den velegnet til kredsløb med høje indkoblingsstrømme.

Spørgsmål: Kan denne automatsikring anvendes i både AC- og DC-systemer?
Ja, automatsikringen er designet til at håndtere både AC- og DC-spændingstyper, med en mærkespænding AC på 230/400 V og en mærkespænding DC per pol på 60 V.

Spørgsmål: Hvad er automatsikringens maksimale brydeevne?
Automatsikringen har en brydeevne Icu iht. IEC60947-2 på 10 kA ved 400V og 20 kA ved 230V.
