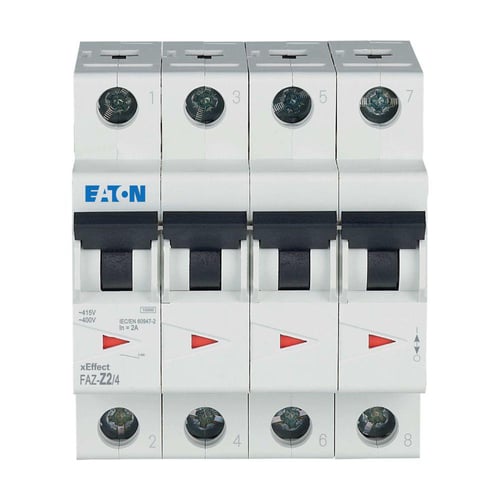

Eaton Automatsikring Z-karakteristik 2A 4P 15kA 4-moduler FAZ-Z2/4

Denne Eaton automatsikring (MCB) med Z-karakteristik er designet til at levere præcis og hurtig beskyttelse af elektriske installationer og særligt følsomt elektronisk udstyr. Med en mærkestrøm på 2 Ampere og et 4-polet design er den velegnet til anvendelser, hvor hurtig reaktion på små overstrømme er kritisk for at forhindre skader på udstyr. Den høje brydeevne på 15kA, som er angivet i produktnavnet, er en overordnet værdi, men den mere specifikke brydeevne i henhold til IEC 60947-2 ved 400V er 10 kA, hvilket sikrer robust kredsløbsbeskyttelse i kommercielle og industrielle miljøer. Sikringen er en væsentlig komponent inden for moderne elektriske installationer, der kræver pålidelighed.

Avanceret beskyttelse til følsomme kredsløb

Denne Eaton automatsikring er konstrueret med en Z-karakteristik, der sikrer en øjeblikkelig udløsning ved kortslutning, hvilket er essentielt for beskyttelse af følsom elektronik. Med fire beskyttede poler og en mærkespænding på 400V AC, er den optimeret til trefasede systemer. Sikringen har en imponerende brydeevne på 10 kA i henhold til IEC 60947-2 ved 400V og tilhører energibegrænsningsklasse 3, hvilket minimerer skader ved en kortslutning. Den er UL1077-certificeret, hvilket understreger dens egnethed til industriel kontroludstyr. Med en modulbredde på 4 moduler og en indbygningsdybde på 70.5 mm, er den kompakt og nem at integrere i eltavler. Kapslingsklasse IP20 sikrer grundlæggende beskyttelse mod faste fremmedlegemer. Den kan håndtere ledertværsnit fra 1 til 25 mm² for både entrådet og flertrådet kabel, og den nominelle isolationsspænding Ui er 440V. Frekvensområdet er 50-60 Hz, og den kan fungere i et omgivelsestemperaturområde fra minus 25 til plus 75 grader Celsius. Effekttabet er 11.1 W, og der er mulighed for parallel omkobling af N-neutral.

• Z-karakteristik for præcis og hurtig udløsning ved kortslutning i følsomme elektroniske kredsløb.
• Høj brydeevne på 10 kA (ved 400V) sikrer robust beskyttelse mod kortslutningsstrømme.
• 4-polet konstruktion, ideel til omfattende beskyttelse af trefasede AC-systemer.
• UL1077-certificering garanterer egnethed og pålidelighed i industriel kontroludstyr.
• Fleksibel installation med mulighed for udvidelse og tilslutning af ledere op til 25 mm² for både entrådet og flertrådet kabel.
• Pålidelig drift i et bredt omgivelsestemperaturområde fra minus 25 til plus 75 grader Celsius.

Denne automatsikring fra Eaton er et eksempel på robust og gennemtænkt design, der opfylder strenge standarder for elektrisk beskyttelse. Dens overholdelse af UL1077 og IEC 60947-2 standarderne understreger producentens engagement i sikkerhed og ydeevne, hvilket giver tryghed i kritiske applikationer.

Spørgsmål: Hvad betyder Z-karakteristik for denne automatsikring?
Z-karakteristikken indikerer, at sikringen reagerer meget hurtigt på små overstrømme, typisk 2-3 gange mærkestrømmen. Dette gør den ideel til beskyttelse af følsomt elektronisk udstyr, hvor selv små overstrømme kan forårsage skade.

Spørgsmål: Hvor mange poler har denne automatsikring, og hvad betyder det?
Denne automatsikring er 4-polet, hvilket betyder, at den kan afbryde alle fire faser i et trefaset system. Dette er vigtigt for fuldstændig isolation og beskyttelse i AC-installationer med en mærkespænding på 400V.

Spørgsmål: Hvad er den nominelle brydeevne for denne automatsikring?
Den nominelle brydeevne er 10 kA i henhold til IEC 60947-2 ved 400V. Dette angiver sikringens evne til at afbryde en kortslutningsstrøm uden at tage skade, hvilket sikrer installationens sikkerhed.
