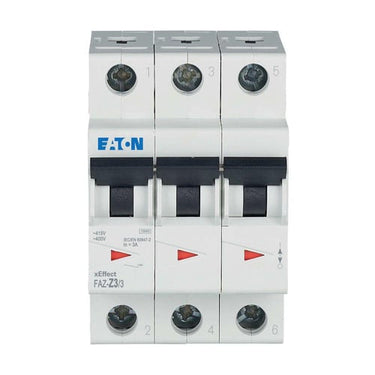

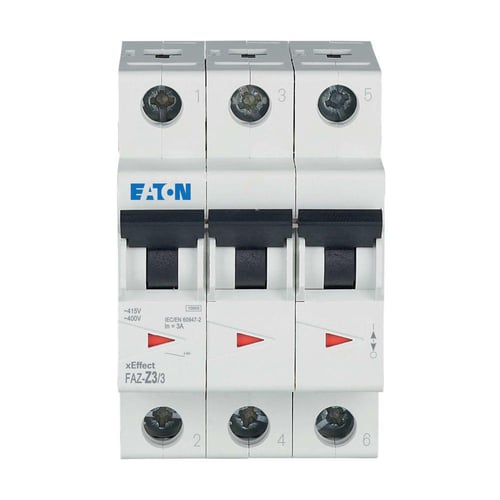

Eaton Automatsikring FAZ-Z3/3 Z-kar. 3A 3-Pol 15kA 3-modul

Denne Eaton automatsikring (MCB) med Z-karakteristik er designet til effektiv beskyttelse af elektriske kredsløb, især hvor følsomt udstyr eller kredsløb med pludselige høje startstrømme kræver en specifik udløserkarakteristik. Med en mærkestrøm på 3 Amp og en 3-polet konfiguration er denne automatsikring velegnet til en række applikationer inden for sikring af elektriske installationer. Den opfylder UL1077 standarden og er et essentielt komponent i systemer, der kræver præcis og pålidelig strømstyring og beskyttelse mod overstrømme og kortslutninger.

Tekniske detaljer og anvendelse

Denne Eaton automatsikring er designet med en Z-karakteristik og en mærkestrøm på 3 Amp, hvilket gør den ideel til beskyttelse af kredsløb, der kræver en hurtig udløsning ved små overstrømme. Med 3 beskyttede poler og en samlet modul-bredde på 3 moduler, passer den ind i standard installationer. Den opererer ved en mærkespænding på 400V AC og har en imponerende brydeevne på 10 kA (Icu IEC 60947-2 ved både 230V og 400V). Automatsikringen har en kapslingsklasse på IP20 og en indbygningsdybde på 70.5 mm, hvilket sikrer en kompakt installation. Den er robust over for temperaturudsving med en driftstemperatur fra minus 25 til 75 grader Celsius. Med et effekttab på 7.2 W og en energibegrænsningsklasse 3, bidrager den til energieffektivitet og sikkerhed. Den understøtter et maksimalt ledertværsnit på 1 til 25 mm2 for både entrådede og flertrådede ledere. Den nominelle isolationsspænding Ui er 440 V, og den nominelle mærkespænding Uimp er 4 kV. Forureningsgraden er 2, og overspændingskategorien er 3, hvilket indikerer dens egnethed til diverse miljøer. Frekvensområdet er 50-60 Hz.

• Z-karakteristik: Ideel til beskyttelse af følsomme elektroniske kredsløb og udstyr med høje startstrømme.
• 3-polet beskyttelse: Sikrer omfattende beskyttelse af trefasede systemer eller tre separate enkeltfasede kredsløb.
• Høj brydeevne: Med en brydeevne på 10 kA (Icu IEC 60947-2 ved 230V og 400V) tilbyder den robust beskyttelse mod kortslutninger.
• Kompakt design: Med en modul-bredde på 3 moduler og en indbygningsdybde på 70.5 mm er den pladsbesparende i tavler.
• Bredt driftstemperaturområde: Kan anvendes i miljøer med temperaturer fra minus 25 til 75 grader Celsius.
• UL1077 certificeret: Sikrer overholdelse af anerkendte sikkerhedsstandarder for supplerende beskyttere.

Denne automatsikring er produceret af Eaton, en anerkendt producent inden for elektriske komponenter. Med et estimeret CO2-aftryk på 2,06 kg (proxy beregnet) for produktionen understreger dette produkt også et fokus på ressourceansvar i fremstillingsprocessen.

Spørgsmål: Hvad betyder Z-karakteristik for denne automatsikring?
Z-karakteristikken indikerer, at sikringen udløser meget hurtigt ved små overstrømme, typisk 2-3 gange mærkestrømmen. Dette gør den ideel til beskyttelse af følsom elektronik eller kredsløb, hvor selv små overstrømme kan forårsage skade, eller hvor der er forventede, men kontrollerede, høje startstrømme.

Spørgsmål: Hvad er brydeevnen for denne automatsikring?
Denne automatsikring har en brydeevne på 10 kA (kiloAmpere) i henhold til IEC 60947-2 ved både 230V og 400V. Dette angiver den maksimale kortslutningsstrøm, som automatsikringen sikkert kan afbryde uden at tage skade.

Spørgsmål: Hvilken type ledere og ledertværsnit kan anvendes?
Automatsikringen understøtter både entrådede og flertrådede ledere med et tværsnit fra 1 mm2 op til 25 mm2. Dette giver fleksibilitet i installationen til forskellige kabeltyper og -størrelser.
