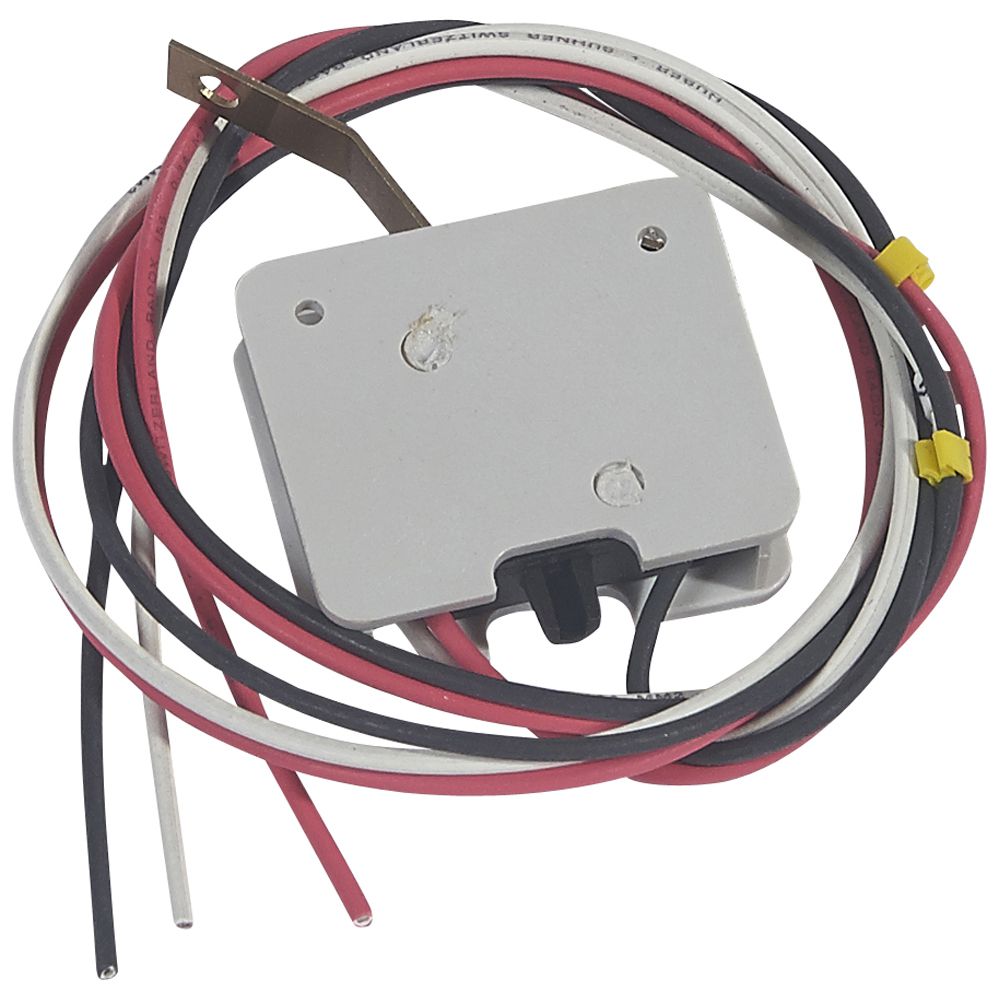

Legrand DPX³ 160/250 hjælpekontakt for plugin/drawout 250V

Denne Legrand DPX³ hjælpekontakt er designet til at udvide funktionaliteten af dine DPX³ 160 og DPX³ 250 maksimalafbrydere, især i forbindelse med plugin og drawout løsninger. Som en essentiel tavlekomponent giver den mulighed for at overvåge og signalere status for maksimalafbryderen. Med en skiftekontakt og en mærkespænding på 250V AC er denne hjælpekontakt en robust løsning, der integreres problemfrit i dit system af brydere og koblingsmateriel. Den er ideel til applikationer, hvor der kræves præcis feedback om afbryderens tilstand, hvilket sikrer optimal driftssikkerhed og systemkontrol for dine maksimalafbrydere.

Tekniske specifikationer og kompatibilitet

Legrand DPX³ serien af maksimalafbrydere er kendt for sin alsidighed og pålidelighed. Serien omfatter bygge størrelser fra 160A til 1600A, herunder de 160A og 250A modeller, som denne hjælpekontakt er kompatibel med. Disse maksimalafbrydere findes i 3-polede og 4-polede versioner samt enkelte 3-polede plus N/2 konfigurationer, med strømværdier fra 16A op til 1600A. DPX³ 160-modellerne fås i termomagnetiske (Ir=Inx0,8) (12trin) versioner med og uden indbygget jordfejlsrelæ (0,03 - 0,3 - 1 - 3A), mens DPX³ 250 og større modeller tilbydes i både termomagnetiske (Ir=Inx0,8) (12trin) og som elektroniske (Ir=Inx0,6) versioner, ligeledes med eller uden indbygget jordfejlsrelæ (0,03 - 0,3 - 1 - 3A). Versionerne er tilgængelige med brydekapaciteter fra 16 til 70KA Icu. Denne specifikke hjælpekontakt, med en funktion som hjælpekontakt, har én skiftekontakt og en nominel brydestrøm på 5A, velegnet til en mærkespænding på 250V AC. Den er designet til at passe til hovedkontaktenheder med op til fire poler og har en modul-bredde på 10.3. Med en vægt på blot 0.02 kg og dimensioner på 108 mm i længden, 61 mm i bredden og 47 mm i højden, er den en kompakt tilføjelse til enhver tavlekomponent. Dens produktion har et CO2-aftryk på 0,11 kg (proxy beregnet).

• Specifikt designet til Legrand DPX³ 160 og 250 maksimalafbrydere.
• Understøtter effektivt plugin og drawout løsninger for fleksibel installation.
• Udstyret med én skiftekontakt for præcis statusovervågning.
• Kompatibel med AC-systemer og en mærkespænding på 250V.
• Kompakt design med en modul-bredde på 10.3 mm for pladsbesparende montage.
• Bidrager til et reduceret miljøaftryk med 0,11 kg CO2 (proxy beregnet) fra produktion.

Legrand er en førende producent inden for elektrisk udstyr, og denne hjælpekontakt er en integreret del af deres omfattende sortiment af maksimalafbrydere og tilbehør. Den afspejler Legrands fokus på at levere komplette løsninger, der opfylder behovene for moderne tavlekomponenter og brydere og koblingsmateriel. Med tilbehør som motorhåndtag, forskellige vridehåndtag og låsesystemer tilbyder Legrand en fuldendt pakke til systemintegration.

Spørgsmål: Hvilke DPX³ maksimalafbrydere er denne hjælpekontakt kompatibel med?
Denne hjælpekontakt er specifikt designet til Legrand DPX³ 160 og DPX³ 250 maksimalafbrydere.

Spørgsmål: Hvilken funktion har denne hjælpekontakt?
Den fungerer som en hjælpekontakt med én skiftekontakt, der giver signal om status for maksimalafbryderen, især i plugin og drawout løsninger.

Spørgsmål: Hvilken spændingstype og mærkespænding understøtter den?
Hjælpekontakten understøtter AC-spænding med en mærkespænding på 250V.
