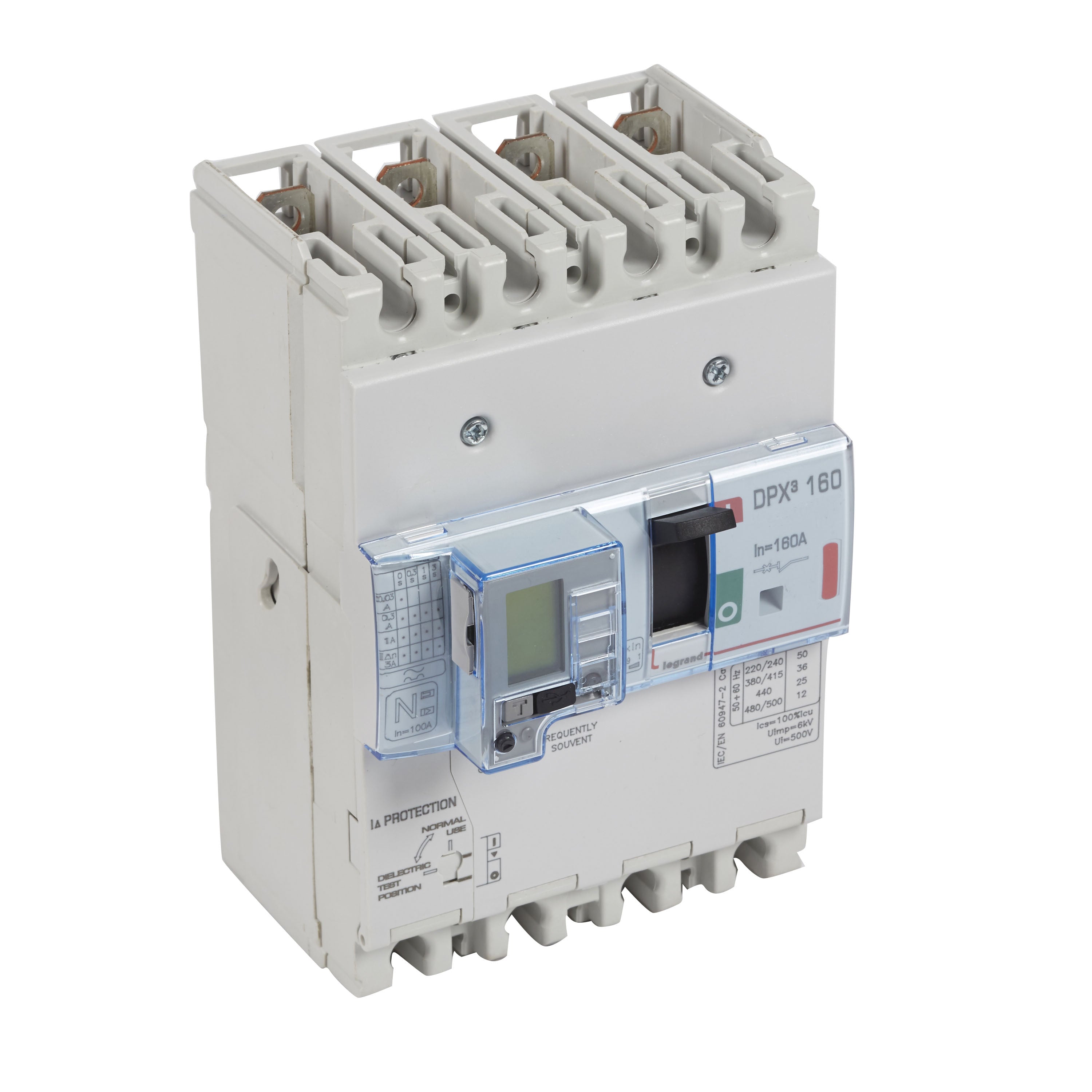

Legrand DPX³ 160 maksimalafbryder jordfejl 3pol+N/2 125A 16KA

Legrand DPX³ 160 maksimalafbryderen med integreret jordfejl er en essentiel komponent inden for brydere og koblingsmateriel, designet til at beskytte elektriske installationer mod overbelastning og kortslutning. Denne 3-polede plus N/2 variant med en nominel strøm på 125A og en nominel kortslutningsstrøm Icu på 16KA ved 400V, 50 Hz, er ideel til brug i tavlekomponenter. Den sikrer pålidelig drift og sikkerhed i en række industrielle og kommercielle applikationer, hvor der stilles krav til robust og præcis strømstyring. Med sin indbyggede jordfejlsbeskyttelse, der kan indstilles fra 0,03A til 3A, tilbyder den et omfattende beskyttelsesniveau.

Detaljerede specifikationer for Legrand DPX³ 160

Denne Legrand DPX³ 160 maksimalafbryder er en termomagnetisk version, som giver mulighed for præcis indstilling af overbelastningsudløseren i området 100 til 125A. Den korttidsforsinkede og momentane kortslutningsudløser er begge indstillet til 1250A. Apparatet er konstrueret som et indbygningselement med en kapslingsklasse på IP30 og har et type betjeningselement som en knebel. Hovedstrømkredsen tilsluttes via skrueforbindelse, placeret foran, hvilket forenkler installationen. Med en nominel spænding fra 220 til 690V er den alsidig i brug. Den vejer 1.51 kg og måler 223 mm i længden, 138 mm i bredden og 129 mm i højden. Derudover er der en udløserindikator, samt en integreret underspændingsudløser, der øger sikkerheden.

• Integreret jordfejlsbeskyttelse med indstillingsmuligheder fra 0,03 til 3A.
• Fleksibel montage med mulighed for DIN-skinne montering.
• Motordrev kan tilkøbes som option for automatisk betjening.
• Omfattende beskyttelse mod overbelastning, kortslutning og underspænding.
• Udløserindikator og 1 NC hjælpekontakt samt 1 hjælpekontakt med skiftefunktion for statusfeedback.
• Robust skrueforbindelse for hovedstrømkredsen, placeret foran for nem adgang.

Legrand DPX³ serien er anerkendt for sin brede vifte af tilbehør, herunder motorhåndtag, plugin- og drawout-løsninger samt flere typer af vridehåndtag og låsesystemer, hvilket vidner om en gennemført produktudvikling. Denne specifikke maksimalafbryder har en proxy beregnet CO2-udledning på 8,12 kg under produktionen, hvilket afspejler Legrands engagement i produktansvar.

Spørgsmål: Hvilke beskyttelsesfunktioner tilbyder Legrand DPX³ 160 maksimalafbryderen?
Denne maksimalafbryder tilbyder beskyttelse mod overbelastning, kortslutning og har en integreret jordfejlsbeskyttelse samt en underspændingsudløser.

Spørgsmål: Er det muligt at montere Legrand DPX³ 160 på en DIN-skinne?
Ja, Legrand DPX³ 160 er egnet for DIN-skinne montering, og denne mulighed er valgfri.

Spørgsmål: Hvilken type tilslutning anvendes for hovedstrømkredsen på denne enhed?
Tilslutning for hovedstrømkredsen sker via en robust skrueforbindelse, som er placeret foran på maksimalafbryderen.
