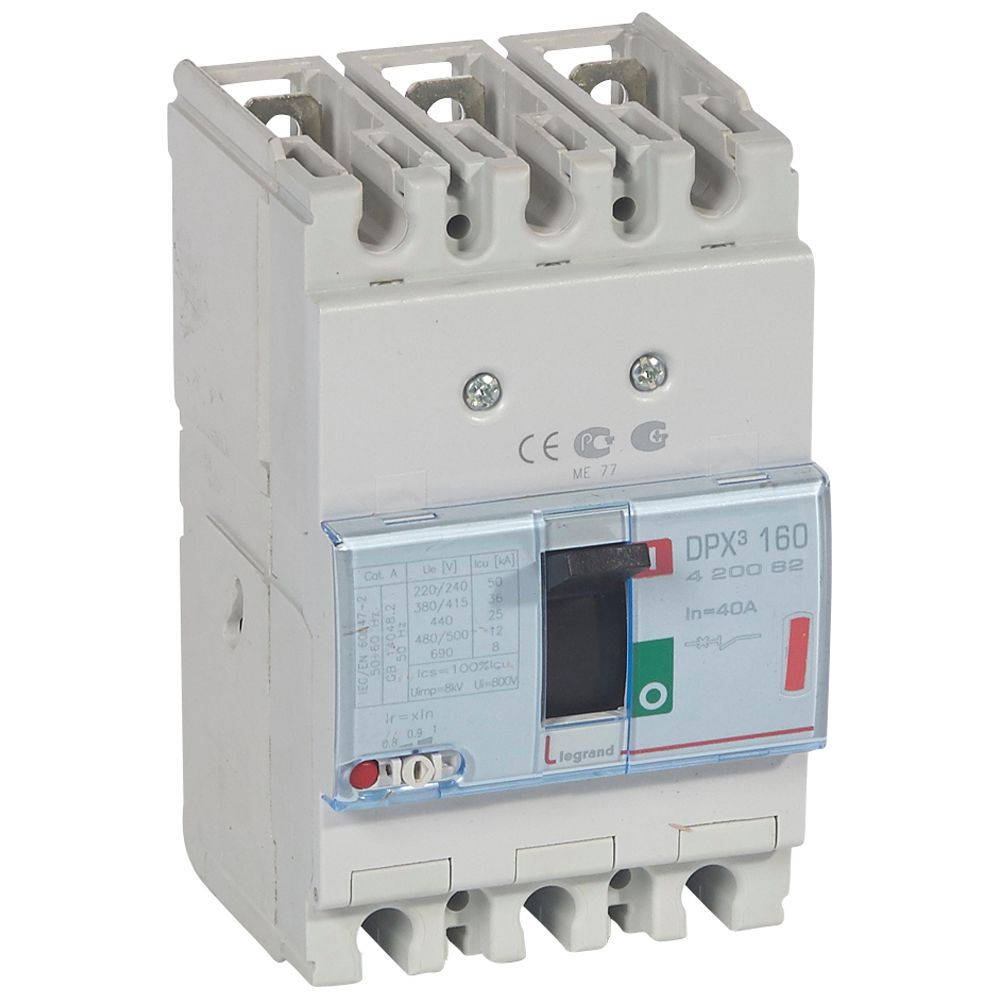

Legrand DPX³ 160 maksimalafbryder termo 3pol 40A 36KA

Legrand DPX³ 160 maksimalafbryderen er en central komponent inden for tavlekomponenter, designet til at beskytte elektriske installationer mod overstrøm og kortslutninger. Denne 3-polede termomagnetiske maksimalafbryder med en nominel strøm på 40A og en kortslutningsbrydeevne på 36KA ved 400V sikrer pålidelig drift og sikkerhed i en bred vifte af industrielle og kommercielle applikationer. Den er en del af Legrands omfattende DPX³-serie af maksimalafbrydere, der tilbyder fleksible løsninger til forskellige behov i brydere og koblingsmateriel.

Tekniske specifikationer for Legrand DPX³ 160

DPX³-serien omfatter fire byggestørrelser: 160, 250, 630 og 1600, og er tilgængelig i både 3-polede og 4-polede versioner, samt enkelte 3-polede plus N/2-konfigurationer, med strømstyrker fra 16A op til 1600A. Denne specifikke DPX³ 160 model er termomagnetisk med et indstillingsområde for overbelastningsudløser (Ir) på 32 - 40 (svarende til In gange 0,8) fordelt over 12 trin, og den kommer uden indbygget jordfejlsrelæ. Dens nominelle spænding spænder fra 220 til 690V, og den har en nominel kortslutningsstrøm Icu på 36KA ved 400V, 50 Hz. Indstillingsområdet for momentan kortslutningsudløser er 400 - 400, og indstillingsområdet for korttidsforsinket kortslutningsudløser er ligeledes 400 - 400. Tilslutning for hovedstrømkredsen sker foran via skrueforbindelse, og enheden er udført som et indbygningselement med en kapslingsklasse på IP30. Med en vægt på 1.2 kg og dimensionerne 185 mm længde, 115 mm bredde og 115 mm højde, er den robust og kompakt. Der er en udløserindikator, og betjeningselementet er en knebel. Den leveres som et komplet apparat med beskyttelsesenhed og inkluderer en integreret underspændingsudløser.

• Termomagnetisk udløser med et indstillingsområde for overbelastning på 32 - 40A.
• 3-polet design med en nominel strøm (IE) på 40A.
• Høj nominel kortslutningsstrøm Icu på 36KA ved 400V, 50 Hz.
• Fleksibel montering med mulighed for DIN-skinne montage.
• Udstyret med en udløserindikator og knebel som betjeningselement.
• Mulighed for diverse tilbehør, herunder motorhåndtag og låsesystemer.

Legrand DPX³ sortimentet er kendt for sin alsidighed og omfattende tilbehørsmuligheder, herunder motorhåndtag, plugin- og drawout-løsninger samt flere typer vridehåndtag og låsesystemer, hvilket giver stor fleksibilitet i installation og vedligeholdelse. Produktets miljødata angiver 7,06 kg CO2 i produktion (EPD).

Spørgsmål: Hvilken type udløser har denne maksimalafbryder?
Denne DPX³ 160 model har en termomagnetisk udløser.

Spørgsmål: Kan maksimalafbryderen monteres på en DIN-skinne?
Ja, der er mulighed for DIN-skinne montage som en valgfri tilføjelse.

Spørgsmål: Har denne model integreret jordfejlsbeskyttelse?
Nej, denne specifikke model har ikke integreret jordfejlsbeskyttelse.

Spørgsmål: Hvad er den nominelle strøm for denne maksimalafbryder?
Den nominelle strøm (IE) er 40A.
