Legrand DPX³ 160 maksimalafbryder termo 4pol 100A 50KA

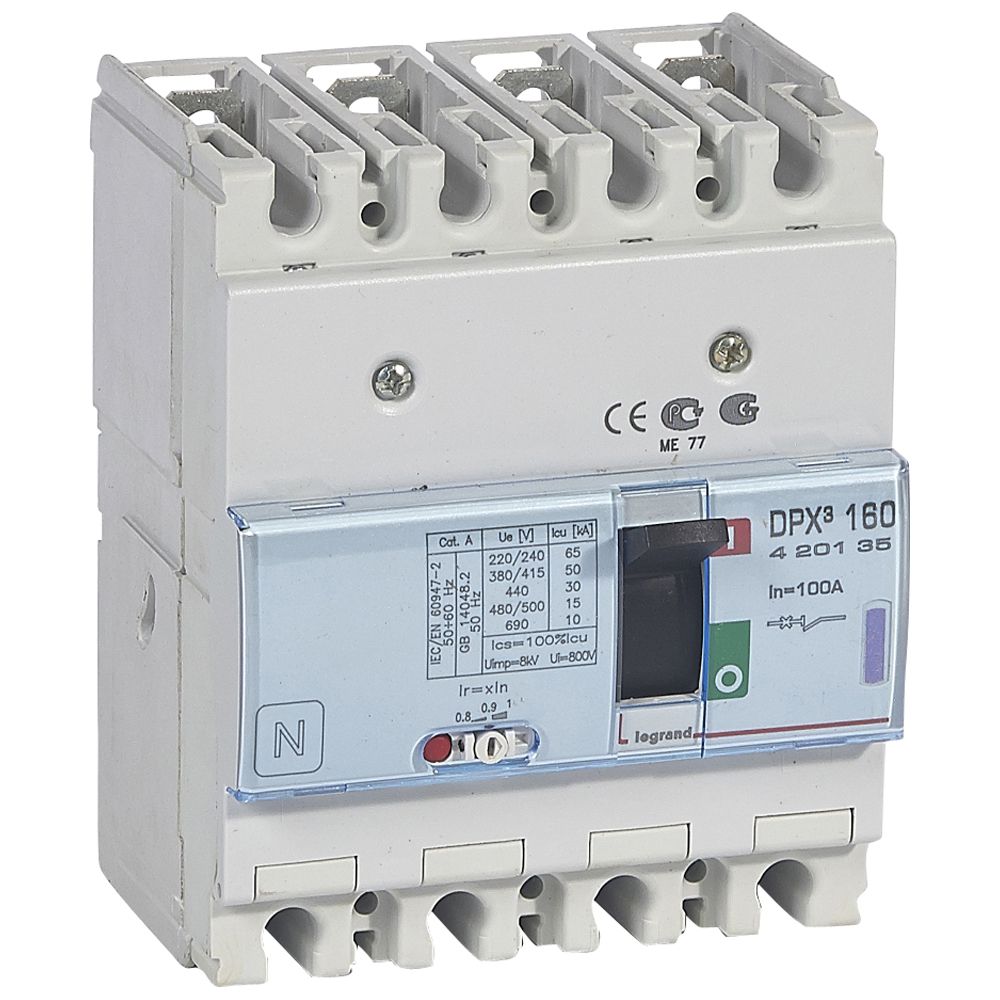

Denne Legrand DPX³ 160 maksimalafbryder er en robust 4-polet termomagnetisk afbryder designet til at beskytte hovedstrømkredse. Med en nominel strøm på 100A og en nominel kortslutningsstrøm Icu på 50KA ved 400V, 50 Hz, er den velegnet til krævende installationer. Som en del af Legrands sortiment af brydere og koblingsmateriel tilbyder denne maksimalafbryder pålidelig beskyttelse mod overbelastning og kortslutning i diverse tavlekomponenter, der kræver en høj grad af sikkerhed og funktionalitet.

Avanceret beskyttelse og fleksibilitet

Denne DPX³ 160 maksimalafbryder fra Legrand er en termomagnetisk version med et indstillingsområde for overbelastningsudløser på 80 til 100A, hvilket svarer til Ir=Inx0,8. Den er designet som et komplet apparat med beskyttelsesenhed og har 4 poler. Tilslutning for hovedstrømkredsen sker foran via skrueforbindelse, og enheden er et indbygningselement med mulighed for DIN-skinne montage. Den nominelle spænding spænder fra 220 til 690V. Kortslutningsudløseren har et indstillingsområde på 1000 til 1000A for både momentan og korttidsforsinket udløsning, og en udløserindikator findes. Afbryderen har en kapslingsklasse på IP30 og inkluderer 1 NC hjælpekontakt samt 1 hjælpekontakt med skiftefunktion. Den er udstyret med en knebel som betjeningselement og har integreret underspændingsudløser, men ingen integreret jordfejlsbeskyttelse eller motordrev som standard, selvom motordrev er en option. Med en vægt på 1.309 kg og dimensioner på 185 mm længde, 125 mm bredde og 115 mm højde, er den kompakt og robust.

• Termomagnetisk udløsning med indstillingsområde for overbelastning fra 80 til 100A.
• Robust 4-polet konstruktion med en nominel strøm på 100A og en kortslutningsstrøm (Icu) på 50KA ved 400V.
• Fleksibel installation med tilslutning for hovedstrømkredsen foran via skrueforbindelse og mulighed for DIN-skinne montage.
• Inkluderer integreret underspændingsudløser og en tydelig udløserindikator for øget sikkerhed.
• Understøtter et bredt udvalg af tilbehør, herunder motorhåndtag, plugin- og drawout-løsninger.
• Kapslingsklasse IP30 og et kompakt design med dimensioner på 185 mm længde, 125 mm bredde og 115 mm højde.

Legrand DPX³ serien, som denne maksimalafbryder er en del af, er designet til at imødekomme strenge krav til elektrisk beskyttelse. Produktets fremstilling har et CO2-aftryk på 7,06 kg ifølge EPD, hvilket understreger Legrands engagement i ansvarlig produktion.

Spørgsmål: Hvilken type beskyttelse tilbyder DPX³ 160 maksimalafbryderen?

DPX³ 160 tilbyder termomagnetisk beskyttelse mod overbelastning og kortslutning, med et indstillingsområde for overbelastningsudløser fra 80 til 100A og for kortslutningsudløser fra 1000 til 1000A.

Spørgsmål: Kan denne maksimalafbryder monteres på en DIN-skinne?

Ja, DPX³ 160 er egnet for DIN-skinne montering, hvilket er en valgfri installationsmulighed.

Spørgsmål: Er der integreret jordfejlsbeskyttelse i denne model?

Nej, denne specifikke DPX³ 160 model har ikke integreret jordfejlsbeskyttelse. Dog findes der andre versioner i Legrand DPX³ serien med indbygget jordfejlsrelæ.
