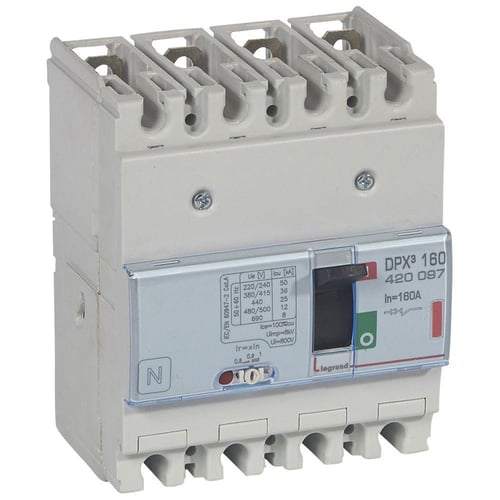

Legrand DPX³ 160 maksimalafbryder termo 4-pol 160A 36KA

Legrand DPX³ 160 maksimalafbryder termo 4pol 160A 36KA er en robust komponent designet til at beskytte elektriske installationer mod overbelastning og kortslutning. Som en del af Legrands omfattende DPX³ serie, der dækker strømområder fra 16A til 1600A og kortslutningsstrømme fra 16KA til 70KA Icu, tilbyder denne 4-polede maksimalafbryder en termomagnetisk udløsning, der sikrer præcis og pålidelig drift. Serien kommer i 4 byggestørrelser (160, 250, 630, 1600), i 3-polet, 4-polet samt enkelte 3pol+n/2 versioner og fra 16A til 1600A. Den er ideel til brug i tavlekomponenter og andre krævende miljøer, hvor sikkerhed og ydeevne er afgørende for brydere og koblingsmateriel.

Specifikationer for Legrand DPX³ 160 maksimalafbryder

Denne Legrand DPX³ 160 maksimalafbryder er en komplet enhed med beskyttelsesenhed, der leveres som et indbygningselement. Med en nominel strøm på 160A og en nominel kortslutningsstrøm Icu på 36KA ved 400 V, 50 Hz, er den velegnet til systemer med en nominel spænding på 220 - 690 V. Overbelastningsudløseren kan indstilles i området 128 - 160A (Ir=Inx0,8) med 12 trin, og korttidsforsinket samt momentan kortslutningsudløser har et indstillingsområde på 1600 - 1600A. Hovedstrømkredsen tilsluttes via skrueforbindelser placeret foran på enheden. Betjeningselementet er en knebel, og udløserindikator findes. Kapslingsklassen er IP30, og der er mulighed for motordrev som option samt integreret underspændingsudløser. Der er desuden 1 NC hjælpekontakt og 1 hjælpekontakt med skiftefunktion. Sortimentet byder på diverse tilbehør, herunder motorhåndtag, plugin- og drawout-løsninger samt flere typer af vridehåndtag og låsesystemer.

• 4-polet termomagnetisk maksimalafbryder med en nominel strøm på 160A.
• Høj nominel kortslutningsstrøm Icu på 36KA ved 400 V, 50 Hz.
• Justerbart indstillingsområde for overbelastningsudløser fra 128 til 160A.
• Fleksible monteringsmuligheder som indbygningselement, med valgfri DIN-skinne montage.
• Leveres med hjælpekontakter (1 NC og 1 skiftefunktion) og mulighed for motordrev.
• Robust konstruktion med kapslingsklasse IP30 og skrueforbindelse for hovedstrømkredsen.

Som en del af Legrands anerkendte DPX³ serie sikrer denne maksimalafbryder optimal beskyttelse og funktionalitet i krævende elektriske miljøer, hvilket understøtter sikkerheden i dine tavlekomponenter.

Spørgsmål: Kan denne maksimalafbryder monteres på en DIN-skinne?
Ja, DPX³ 160 er egnet for DIN-skinne montering, som er en valgfri mulighed.

Spørgsmål: Er der integreret jordfejlsbeskyttelse i denne model?
Nej, denne specifikke model har ikke integreret jordfejlsbeskyttelse.

Spørgsmål: Hvilken type tilslutning anvendes for hovedstrømkredsen?
Tilslutningstypen for hovedstrømkredsen er skrueforbindelse, og placeringen er foran.
