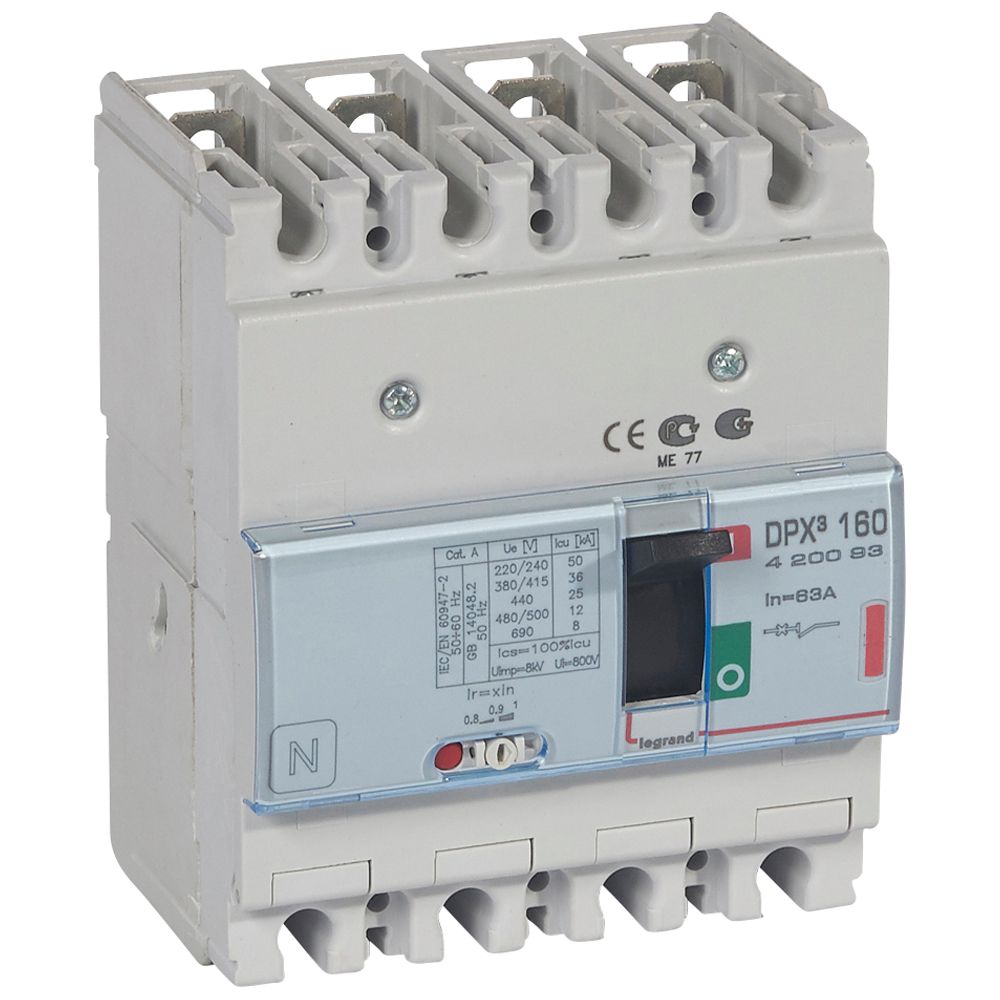

Legrand DPX³ 160 maksimalafbryder termo 4pol 63A 36kA

Legrand DPX³ 160 maksimalafbryder termo 4pol 63A 36KA er en robust komponent designet til at sikre optimal beskyttelse i diverse elektriske installationer. Som en del af Legrands omfattende sortiment af brydere og koblingsmateriel er denne maksimalafbryder ideel til anvendelse i tavlekomponenter, hvor pålidelig strømstyring og sikkerhed er afgørende. Den termomagnetiske udløserfunktion garanterer beskyttelse mod både overbelastning og kortslutning, hvilket gør den uundværlig i industrielle og kommercielle miljøer.

Avanceret beskyttelse med Legrands DPX³ maksimalafbryderserie

Denne Legrand DPX³ 160 maksimalafbryder er en 4-polet enhed med en nominel strøm på 63A. Den er af termomagnetisk type, hvilket indebærer en indstilling af den nominelle strøm (Ir=Inx0,8) i 12 trin. Den er konstrueret til at håndtere nominelle spændinger fra 220 til 690V og har en imponerende nominel kortslutningsstrøm Icu på 36KA ved 400V, 50 Hz, hvilket vidner om dens robusthed under fejlforhold. Overbelastningsudløseren kan indstilles fra 50.4 til 63A, mens den momentane kortslutningsudløser har et indstillingsområde på 630 til 630A. Hovedstrømkredsen tilsluttes via skrueforbindelse placeret foran, og enheden er designet som et indbygningselement. Med en kapslingsklasse på IP30 og mulighed for DIN-skinne montering tilbyder den fleksible installationsmuligheder. Betjeningselementet er en knebel, og den leveres som et komplet apparat med beskyttelsesenhed. Selvom den ikke har integreret jordfejlsbeskyttelse eller integreret motordrev, er et motordrev tilgængeligt som option, og den inkluderer en integreret underspændingsudløser samt en udløserindikator. Serien understøtter også en bred vifte af tilbehør som motorhåndtag, plugin- og drawout-løsninger samt flere typer vridehåndtag og låsesystemer. Enheden vejer 1.309 kg og måler 185 mm i længden, 125 mm i bredden og 115 mm i højden.

• Termomagnetisk udløsning (Ir=Inx0,8 i 12 trin), der sikrer effektiv beskyttelse mod overbelastning og kortslutning.
• 4-polet design med en nominel strøm på 63A og et bredt spændingsområde fra 220-690V.
• Høj nominel kortslutningsstrøm Icu på 36KA ved 400V, 50 Hz, for øget sikkerhed.
• Fleksible montagemuligheder, herunder egnethed for DIN-skinne montering og skrueforbindelse for hovedstrømkredsen.
• Inkluderer en integreret underspændingsudløser og udløserindikator for optimal driftsovervågning.
• Mulighed for udvidelse med diverse tilbehør som motordrev, plugin- og drawout-løsninger samt forskellige håndtag.

Legrand er anerkendt for sin forpligtelse til kvalitet og gennemsigtighed i produktionen. Med en deklareret CO2-udledning på 7,06 kg (EPD) for produktionen af denne maksimalafbryder, demonstrerer Legrand sit fokus på miljøansvarlighed og bidrager til at opfylde moderne krav til bæredygtighed i elektriske installationer.

Spørgsmål: Er denne maksimalafbryder egnet til DIN-skinne montering?
Ja, Legrand DPX³ 160 er egnet for DIN-skinne montering, og DIN-skinne montage er valgfri.

Spørgsmål: Har den integreret jordfejlsbeskyttelse?
Nej, denne specifikke model har ikke integreret jordfejlsbeskyttelse. Andre modeller i DPX³-serien kan dog komme med denne funktion.

Spørgsmål: Hvad er den nominelle kortslutningsstrøm Icu ved 400 V?
Den nominelle kortslutningsstrøm Icu for Legrand DPX³ 160 ved 400 V, 50 Hz er 36 KA.
