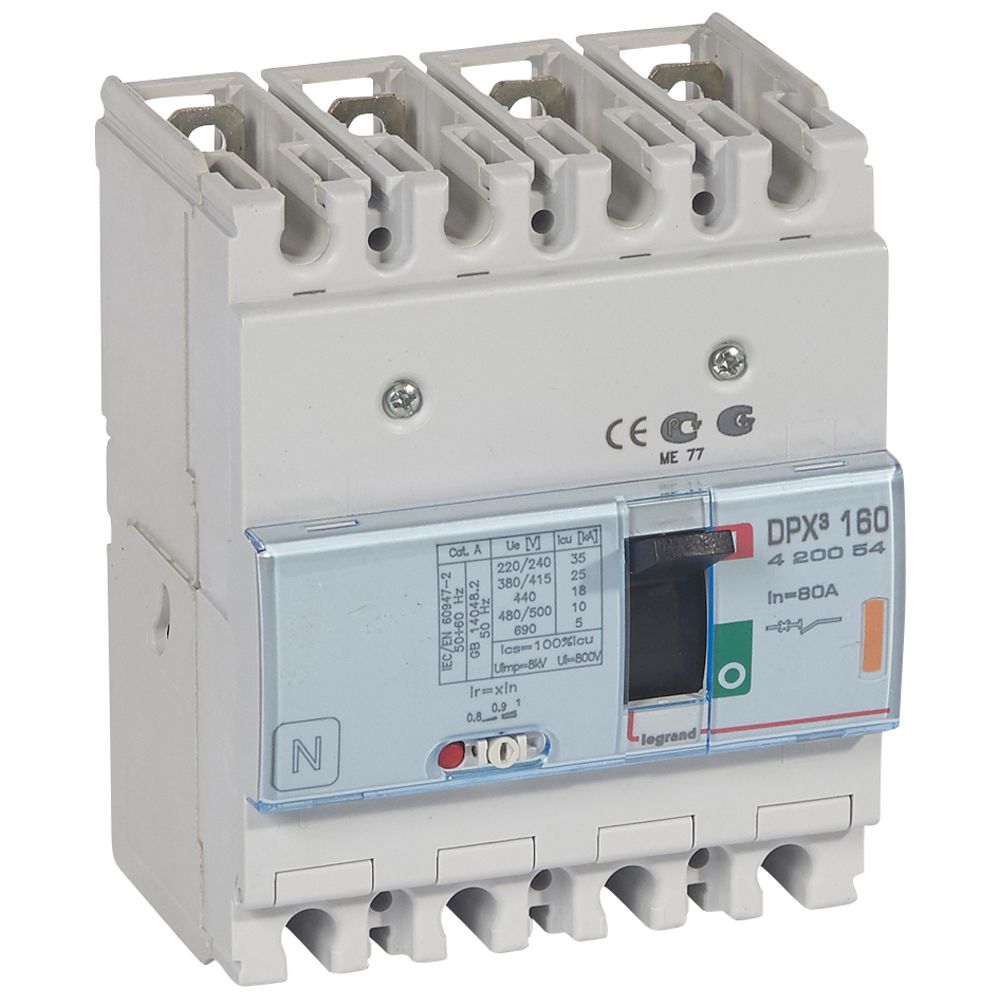

Legrand DPX³ 160 maksimalafbryder termo 4-pol 80A 25KA

Den Legrand DPX³ 160 maksimalafbryder termo 4pol 80A 25KA er en essentiel komponent inden for tavlekomponenter og brydere og koblingsmateriel. Denne maksimalafbryder er designet til at levere robust beskyttelse af elektriske installationer mod overbelastning og kortslutning. Med fire poler og en nominel strøm på 80 A, samt en imponerende nominel kortslutningsstrøm Icu på 25 kA ved 400 V, 50 Hz, sikrer den pålidelig drift og sikkerhed i en bred vifte af industrielle og kommercielle applikationer. Som et indbygningselement med skrueforbindelse er den ideel til integration i eksisterende og nye systemer, og den er velegnet for DIN-skinne montering.

Funktioner og tekniske detaljer

DPX³ 160 maksimalafbryderen fra Legrand er et komplet apparat med en termomagnetisk udløser, der har et indstillingsområde for overbelastningsudløser fra 64 til 80 A (Ir=Inx0,8)(12trin). Den momentane kortslutningsudløser er fastsat til 800 A, og indstillingsområdet for den korttidsforsinkede kortslutningsudløser er ligeledes 800 A. Enheden opererer inden for et nominel spændingsområde på 220 til 690 V og er udstyret med en knebel som betjeningselement. Tilslutningen for hovedstrømkredsen er placeret foran og udføres via skrueforbindelse, hvilket forenkler installationen. Kapslingsklasse IP30 giver en grundlæggende beskyttelse mod faste fremmedlegemer. DPX³ maksimalafbryderrydere kommer i 4 bygge størrelser 160, 250, 630, 1600, og denne model er en del af sortimentet, der dækker fra 16 A og til 1600 A samt versioner fra 16 til 70 kA Icu. Denne model har desuden en integreret underspændingsudløser og en udløserindikator findes.

• 4-polet design med en nominel strøm på 80 A, velegnet til alsidige anvendelser.
• Termomagnetisk udløser med justerbart overbelastningsområde fra 64 til 80 A.
• Høj nominel kortslutningsstrøm Icu på 25 kA ved 400 V, 50 Hz for øget sikkerhed.
• Fleksibel montering via skrueforbindelse for hovedstrømkredsen og egnet for DIN-skinne montering.
• Udstyret med én NC hjælpekontakt, én hjælpekontakt med skifte funktion og en udløserindikator.
• Mulighed for diverse tilbehør herunder motorhåndtag, plugin og drawout løsningersmat flere typer af vride håndtag og låse systemer.

Legrand leverer med DPX³ 160 en velkonstrueret maksimalafbryder, der afspejler brandets engagement i detaljeret ingeniørarbejde og funktionalitet. Produktets transparente data, herunder en EPD-værdi på 7,06 kg CO2 for produktion, understreger en ansvarsbevidst tilgang til produktudvikling og miljøpåvirkning. Dette sikrer, at du investerer i en gennemprøvet løsning fra en anerkendt producent af brydere og koblingsmateriel.

Spørgsmål: Hvad er den nominelle strøm for denne Legrand DPX³ 160 maksimalafbryder?
Den nominelle strøm (IE) for denne maksimalafbryder er 80 A.

Spørgsmål: Er det muligt at montere denne maksimalafbryder på en DIN-skinne?
Ja, denne Legrand DPX³ 160 maksimalafbryder er egnet for DIN-skinne montering.

Spørgsmål: Har DPX³ 160 integreret jordfejlsbeskyttelse?
Nej, denne specifikke model har ikke integreret jordfejlsbeskyttelse. Versioner med indbygget jordfejlsrelæ (0,03 - 0,3 - 1 - 3A) findes dog i DPX³ sortimentet.
