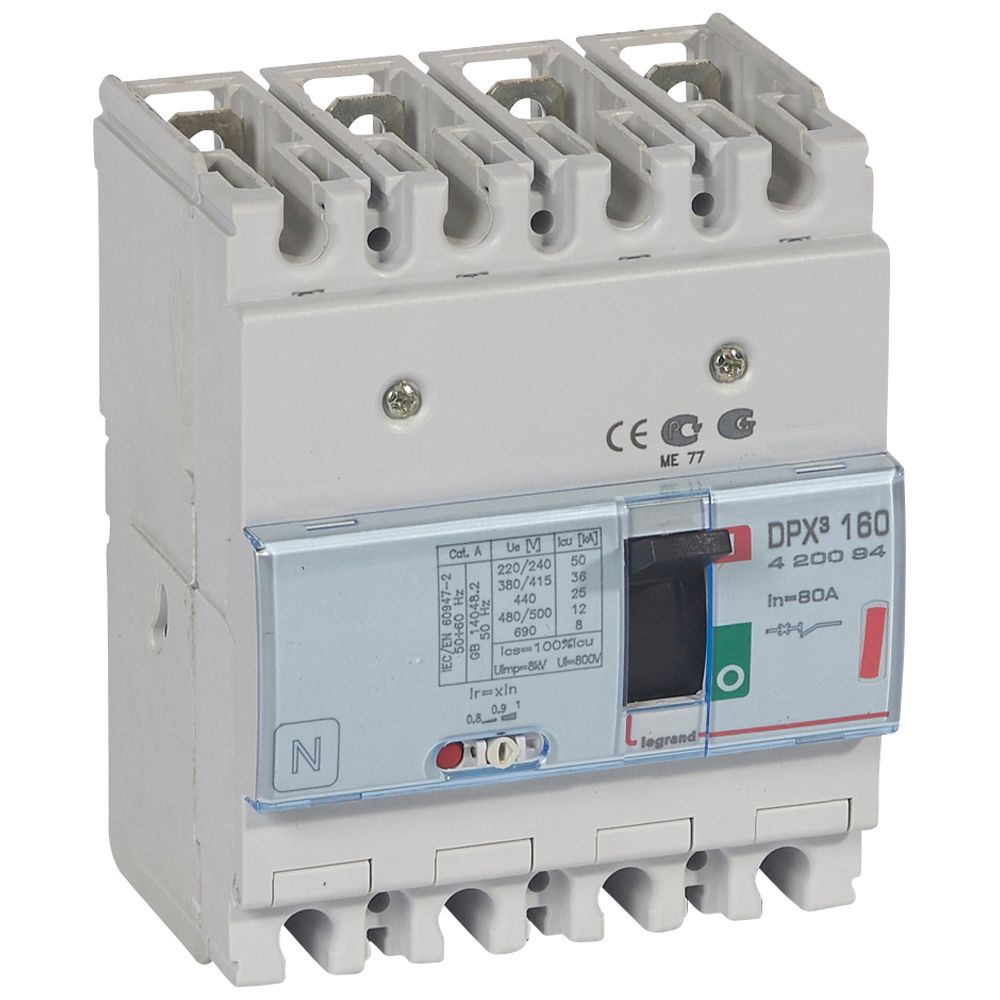

Legrand DPX³ 160 maksimalafbryder, termo, 4pol, 80A, 36KA

Legrand DPX³ 160 maksimalafbryder termo 4pol 80A 36KA er en robust og essentiel komponent inden for tavlekomponenter og brydere. Denne maksimalafbryder er designet til at yde omfattende beskyttelse af elektriske installationer mod overbelastning og kortslutning. Med sin termomagnetiske udløser og 4-polede konstruktion er den ideel til krævende industrielle og kommercielle miljøer, hvor pålidelighed og sikkerhed er afgørende for driften af elektriske systemer.

Funktioner og tekniske specifikationer for DPX³ 160

Legrands DPX³ maksimalafbryderserie omfatter fire byggestørrelser: 160, 250, 630 og 1600, der dækker strømområder fra 16A til 1600A i både 3-polede og 4-polede versioner, samt enkelte 3pol+n/2 varianter. DPX³ 160 modellen er udstyret med en termomagnetisk udløser, der har et indstillingsområde for overbelastningsudløser på 64 - 80A (Ir=Inx0,8) med 12 trin. Den leveres med en nominelt strøm (IE) på 80A og en imponerende nominel kortslutningsstrøm (Icu) på 36 kA ved 400 V, 50 Hz. Maksimalafbryderen er designet som et indbygningselement med skrueforbindelse for hovedstrømkredsen, placeret foran, og understøtter en nominel spænding fra 220 til 690 V. Kapslingsklassen er IP30, og den er udstyret med en udløserindikator samt en integreret underspændingsudløser. Der er desuden en hjælpekontakt som er NC og en hjælpekontakt med skiftefunktion. For yderligere fleksibilitet er der motordrev som option, og den er egnet for DIN-skinne montering, hvilket giver alsidige installationsmuligheder. Indstillingsområdet for den momentane og korttidsforsinkede kortslutningsudløser er 800 - 800. Legrand tilbyder et bredt sortiment af tilbehør, herunder motorhåndtag, plugin- og drawout-løsninger samt forskellige typer vridehåndtag og låsesystemer til at komplementere installationen.

• 4-polet design for omfattende beskyttelse af elektriske kredsløb.
• Termomagnetisk udløser med justerbart overbelastningsområde fra 64 til 80A.
• Høj nominel kortslutningsstrøm (Icu) på 36 kA ved 400 V, sikrer robust beskyttelse.
• Fleksible tilslutningsmuligheder med skrueforbindelse, placeret foran.
• Mulighed for valgfri DIN-skinne montering for nem installation.
• Bredt nominel spændingsområde fra 220 til 690 V, egnet til diverse applikationer.

Legrand er en førende global specialist inden for elektrisk og digital bygningsinfrastruktur, anerkendt for at levere innovative og pålidelige løsninger. Med DPX³ serien tilbyder Legrand et omfattende udvalg af maksimalafbrydere, der kan tilpasses specifikke behov med et bredt udvalg af tilbehør, hvilket understreger mærkets engagement i funktionalitet og brugervenlighed. Produktet har en CO2-produktion på 7,06 kg (EPD), hvilket afspejler Legrands fokus på bæredygtighed.

Spørgsmål: Hvilken type udløser har Legrand DPX³ 160 maksimalafbryderen?
DPX³ 160 modellen er udstyret med en termomagnetisk udløser.

Spørgsmål: Hvad er den nominelle kortslutningsstrøm (Icu) for denne model ved 400 V?
Den nominelle kortslutningsstrøm (Icu) for DPX³ 160 ved 400 V, 50 Hz er 36 kA.

Spørgsmål: Er det muligt at montere denne maksimalafbryder på en DIN-skinne?
Ja, DIN-skinne montage er valgfri for DPX³ 160, hvilket giver fleksibilitet i installationen.
