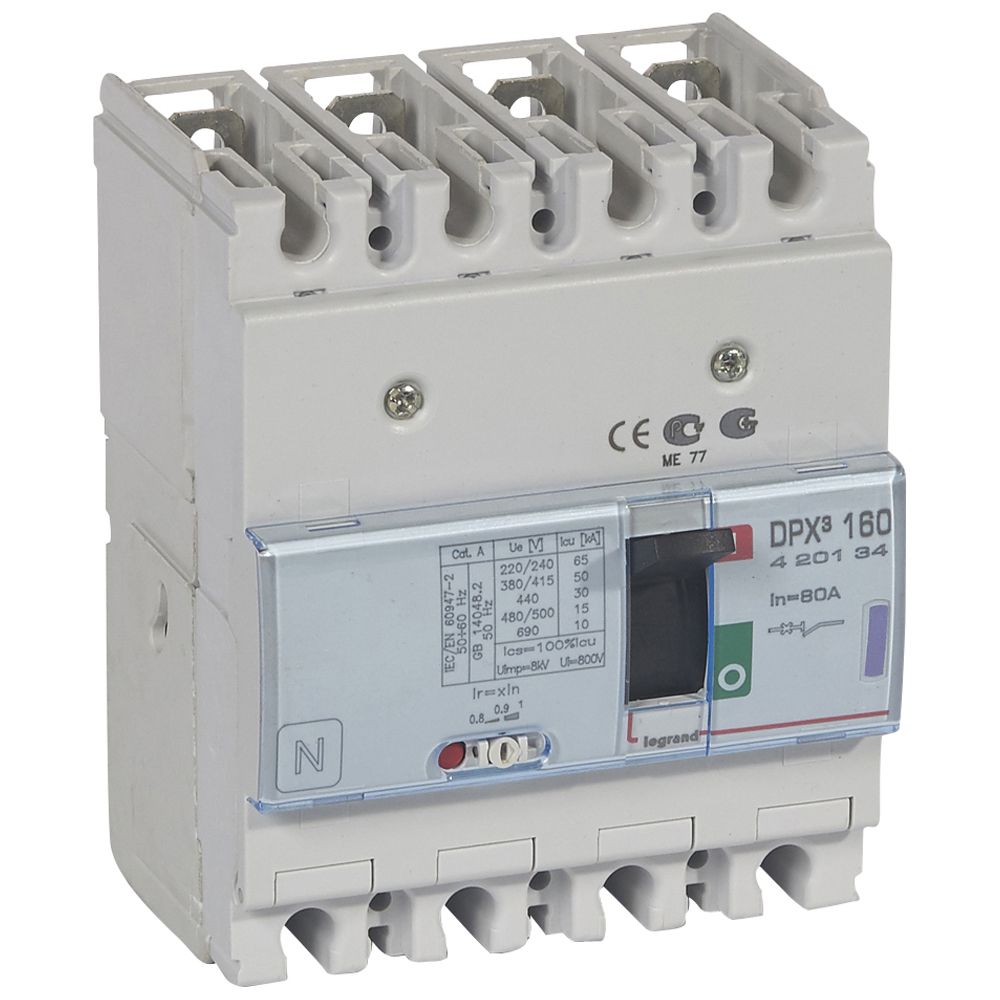

Legrand DPX³ 160 maksimalafbryder termo 4pol 80A 50KA

Legrand DPX³ 160 maksimalafbryder termo 4pol 80A 50KA er en essentiel komponent designet til at beskytte elektriske kredsløb mod overbelastning og kortslutning. Denne model indgår i Legrands anerkendte DPX³ serie af maksimalafbrydere, som tilbyder løsninger fra 16A til 1600A i forskellige polkonfigurationer. Som en 4-polet termomagnetisk afbryder med en nominel strøm på 80A, er den ideel til brug som tavlekomponenter i industrielle og kommercielle installationer, hvor robust og præcis strømstyring er afgørende.

Detaljerede specifikationer og funktioner

Denne Legrand DPX³ 160 maksimalafbryder er en termomagnetisk version, konstrueret som et 4-polet indbygningselement. Den opererer med en nominel strøm IE på 80A og understøtter en nominel spænding fra 220 til 690V. Med en nominel kortslutningsstrøm Icu på 50KA ved 400 V, 50 Hz, sikrer den en yderst robust beskyttelse. Overbelastningsudløseren har et indstillingsområde fra 64 til 80A, mens den momentane kortslutningsudløser kan indstilles fra 800 til 800. Tilslutning for hovedstrømkredsen er placeret foran og udføres via skrueforbindelse. Enheden er egnet for DIN-skinne montering, hvilket er valgfrit, og har en kapslingsklasse på IP30. Den er udstyret med en knebel som betjeningselement og en udløserindikator. Som et komplet apparat med beskyttelsesenhed, 1 NC hjælpekontakt, 1 hjælpekontakt med skiftefunktion og en integreret underspændingsudløser, tilbyder den alsidige funktionaliteter. Selvom motordrev er en option, er det ikke integreret i denne specifikke model, og der er heller ingen integreret jordfejlsbeskyttelse. Produktet vejer 1.309 kg og måler 185 mm i længden, 125 mm i bredden og 115 mm i højden.

• Termomagnetisk beskyttelse: Termomagnetisk udløser med indstillingsområde for overbelastning fra 64 til 80A og momentan kortslutningsudløser fra 800 til 800.
• Høj brydeevne: Nominel kortslutningsstrøm Icu på 50KA ved 400V, 50 Hz.
• Fleksibel installation: Egnet for DIN-skinne montering (valgfri) og skrueforbindelse for hovedstrømkredsen placeret foran.
• Robust design: Kapslingsklasse IP30 og enhedskonstruktion som indbygningselement.
• Avancerede funktioner: Inkluderer udløserindikator, integreret underspændingsudløser, 1 NC hjælpekontakt og 1 hjælpekontakt med skiftefunktion.
• Tilbehørsmuligheder: Kompatibel med diverse tilbehør som motorhåndtag, plug-in og drawout løsninger samt flere typer af vridehåndtag og låsesystemer.

Legrand er anerkendt for at levere robuste og innovative løsninger inden for elektrisk udstyr. Denne DPX³ maksimalafbryder reflekterer brandets engagement i funktionalitet og sikkerhed. Med en angivet CO2-udledning på 7,06 kg (EPD) i produktionsfasen understreger den desuden et fokus på miljøansvar.

Spørgsmål: Har denne maksimalafbryder integreret jordfejlsbeskyttelse?
Nej, denne specifikke model har ikke integreret jordfejlsbeskyttelse. Dog findes der andre versioner i DPX³ serien, som tilbyder denne funktion.

Spørgsmål: Kan Legrand DPX³ 160 monteres på DIN-skinne?
Ja, enheden er egnet for DIN-skinne montering, og denne mulighed er valgfri.

Spørgsmål: Hvad er den nominelle strøm (IE) for denne maksimalafbryder?
Den nominelle strøm (IE) for denne DPX³ 160 maksimalafbryder er 80A.
