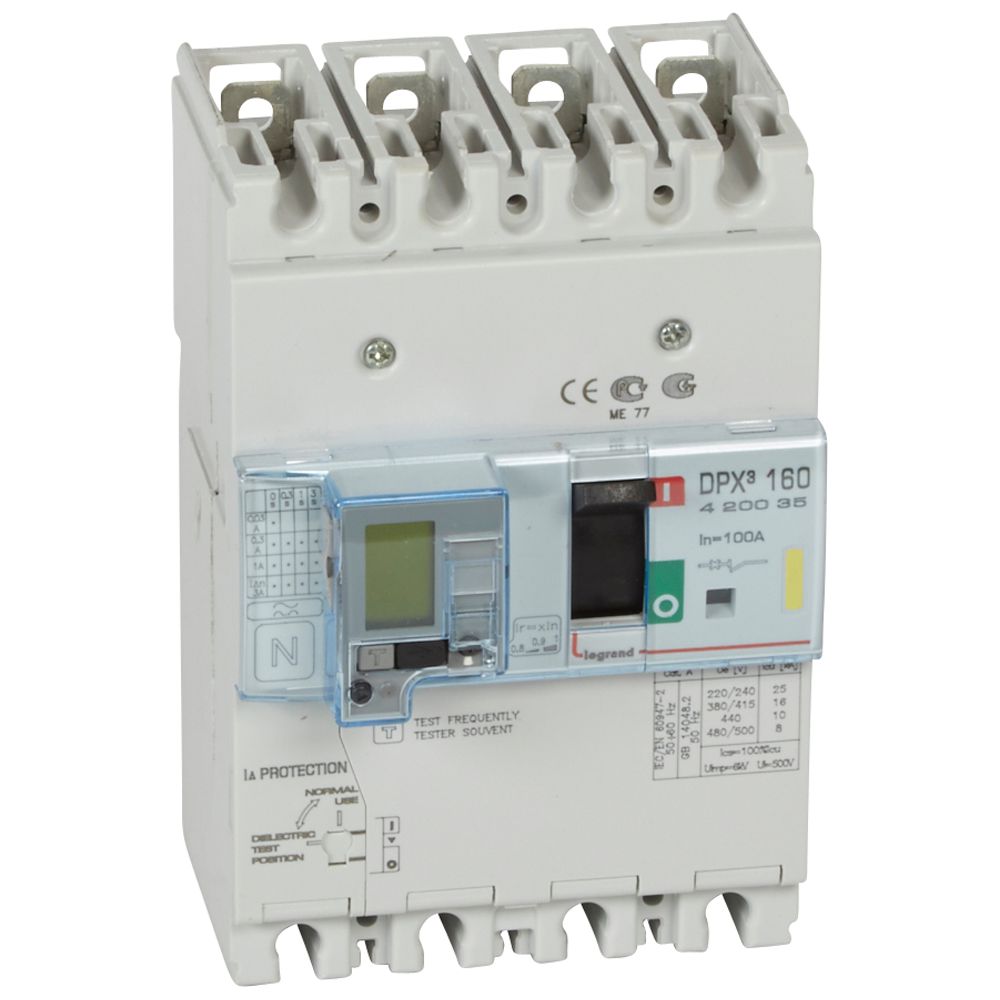

Legrand DPX³ 160 maksimalafbryder 4P 100A 16KA m/jordfejl

Legrand DPX³ 160 maksimalafbryderen med termo- og jordfejlsbeskyttelse er en 4-polet løsning designet til effektiv og sikker strømstyring i elektriske tavler. Med en nominel strøm på 100A og en nominel kortslutningsstrøm på 16KA ved 400 V, 50 Hz, sikrer denne maksimalafbryder pålidelig beskyttelse mod overbelastning og kortslutning, samt integreret jordfejlsbeskyttelse for øget sikkerhed i industrielle og kommercielle installationer. Den er en central komponent inden for brydere og koblingsmateriel og tavlekomponenter.

Fleksible beskyttelsesløsninger med DPX³ serien

Legrand DPX³ maksimalafbryderserien omfatter fire bygge størrelser: 160, 250, 630 og 1600. Den aktuelle model, DPX³ 160, er en termomagnetisk version med en indstilling for overbelastningsudløser (Ir) på 80 - 100A, hvilket svarer til Inx0,8 i 12 trin. Den inkluderer et indbygget jordfejlsrelæ med indstillingsmuligheder på 0,03, 0,3, 1 og 3A. Serien tilbyder 3-polede og 4-polede versioner samt enkelte 3pol+n/2-konfigurationer, dækkende strømstyrker fra 16A til 1600A. Maksimalafbryderen har en nominel spænding på 220 - 690 V og et indstillingsområde for momentan kortslutningsudløser på 1000A, samt et indstillingsområde for korttidsforsinket kortslutningsudløser på 1000A. Tilslutning for hovedstrømkredsen er placeret foran med skrueforbindelse, og enheden er udført som et indbygningselement med kapslingsklasse IP30. Den leveres med integreret underspændingsudløser, en udløserindikator og betjenes via en knebel for optimal driftskontrol. Enheden er desuden egnet for valgfri DIN-skinne montering.

• Integreret jordfejlsbeskyttelse med justerbare indstillinger.
• 4-polet konstruktion med en nominel strøm på 100A.
• Nominel kortslutningsstrøm (Icu) på 16KA ved 400 V, 50 Hz.
• Termomagnetisk udløser med indstillingsområde for overbelastning fra 80 til 100A.
• Mulighed for DIN-skinne montage og et bredt udvalg af tilbehør som motorhåndtag og vridehåndtag.
• Udløserindikator og integreret underspændingsudløser for forbedret sikkerhed og kontrol.

Legrand er dedikeret til gennemsigtighed og bæredygtighed. Denne DPX³ maksimalafbryder har en dokumenteret CO2-udledning på 15,9 kg under produktionen, som bekræftes af en Environmental Product Declaration (EPD).

Spørgsmål: Hvilke beskyttelsesfunktioner er integreret i DPX³ 160 maksimalafbryderen?
Denne model er udstyret med termomagnetisk beskyttelse mod overbelastning samt indbygget jordfejlsrelæ med justerbare udløserstrømme fra 0,03 til 3A. Den har også en udløserindikator og integreret underspændingsudløser.

Spørgsmål: Kan DPX³ 160 monteres på en DIN-skinne?
Ja, denne maksimalafbryder er egnet for valgfri DIN-skinne montering, hvilket giver fleksibilitet i installationen. Hovedstrømkredsen tilsluttes foran med skrueforbindelse.

Spørgsmål: Er der tilbehør tilgængeligt til DPX³ serien?
Ja, sortimentet leveres med mulighed for diverse tilbehør, herunder motorhåndtag, plugin- og drawout-løsninger samt flere typer af vridehåndtag og låsesystemer for at opfylde forskellige installationsbehov.
